Вентиляция и жидкостный нагрев воздуха
Hydra X 5000 W2R подаёт наружный воздух и удаляет влажный вытяжной поток. Полипропиленовый рекуператор возвращает тепло, двухрядный нагреватель обеспечивает догрев, заслонки регулируют рециркуляцию. Двунаправленную компоновку выбирают в левом или правом исполнении.
Ориентир до 126 м² зеркала воды рассчитан для климата Москвы при воздухе +30 °C и 60% влажности, воде +28 °C, с учётом обходных дорожек. Для других условий и режима посещения необходим расчёт испарения и воздухообмена.
- На кривой выбранного W2R — 580 Па при 5000 м³/ч; рекомендуемая рабочая зона — 1800–5250 м³/ч.
- В комплектации четыре фильтра F5; приточный F7 предусмотрен как опция. Заявленный возврат тепла — 75%, теплоизоляция — 50 мм.
- Максимальное электропотребление — 4,8 кВт, ток по карточке — 8,3 А; питание — 380 В, три фазы, 50 Гц. Тепловую мощность нагревателя определяют отдельно.
- Звуковое давление 46 / 64 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Акустику помещений и сети проверяют по проекту.
Летний влагобаланс и байпас
В W2R отсутствует встроенный фреоновый контур. Достаточность удаления влаги наружным воздухом летом проверяют по его влагосодержанию и испарению с зеркала воды.
Байпас доступен для X 5000 по спецзаказу: вытяжка проходит в обход рекуператора, уменьшая нагрев притока при более прохладном наружном воздухе. Компрессорного осушения он не обеспечивает.
Температуру и расход теплоносителя подбирают для двухрядного нагревателя. Насос смесительного узла по паспорту рассчитан на калорифер и до 2 м трассы подачи; для большей длины предусматривают подпорный насос.
Размеры и сервис X 5000
По карточке и чертежу габариты — 3218 × 1338 × 1781 мм, масса — 632 кг, воздуховоды — 800 × 400 мм. X 5000 разделяется на три блока для заноса; работы выполняют специалисты по паспорту.
Веб-карточка указывает 850 мм для фильтров. Паспорт X 5000 предусматривает 850 мм для открытия крышек, 650 мм для замены фильтров и 1200 мм для полного обслуживания. Верхние боковые панели поворотные на прижимах; центральная открывает доступ к рекуператору.
- Установку размещают в тёплой зоне. Холодное размещение запрещено; требуется пусконаладка с балансировкой расходов.
- Дренаж рекуператора имеет подключение 25 мм и работает при давлении выше атмосферного. Отвод конденсата нужен и в версии W без компрессора.
- Сторону исполнения X определяют по направлению наружного воздуха к бассейну: дренаж и сервисные узлы слева — L, справа — R. Сторону согласуют с воздуховодами и доступом.
- Максимальный ток по карточке — 8,3 А, по общей таблице XM 5000 W2R380 — 9 А. Питание 380 В, три фазы совпадает; кабель и защиту согласуют по электрической спецификации поставки.
Технические характеристики
| Габариты ДxШxВ (мм) | 3218х1338х1781 |
|---|---|
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | Требует согласования: 850 / 650850 мм — веб-карточка; паспорт: 850 мм открытие крышек, 650 мм замена фильтров, 1200 мм полное обслуживание. |
| Подключение воздуховодов (мм) | 800х400800 × 400 мм — карточка и чертёж на стр36. Общая таблица опций на стр49 содержит 800 × 500 мм; размеры и совместимость дополнительных элементов нужно согласовать. |
| Номинальная производительность (м³/ч) | 5000 |
| Жидкостный нагреватель (рядность) | 2 |
| Максимальное электропотребление (кВт) | 4,8 |
| Максимальный ток (А) | 8,38,3 А — веб-карточка; общая таблица XM 5000 W2R380 указывает 9 А. Кабель и защиту согласуют по спецификации поставки. |
| Звуковое давление от корпуса min/max (дБА) | 46 / 64Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
| Масса установки (кг) | 632 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Перекрёстно-противоточный полипропиленовый рекуператор
- Жидкостный нагреватель со смесительным узлом
- Фильтры тонкой очистки класса F5 (4 шт.)
- Заслонка оттайки рекуператора
- Заслонки с электроприводом и возвратной пружиной
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Система защиты от обмерзания
- Дренажная система
- Рециркуляционная заслонка с управлением 0-10 В (0…100%)
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Автоматика, сенсорный пульт, Wi-Fi-модуль и четыре фильтра F5 входят в комплектацию. Преднагрев, электрический нагреватель, байпас и внешний жидкостный нагреватель — по спецзаказу; состав и стоимость согласуют отдельно.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 1800–5250 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 1205 Па |
|---|---|
| 1000 м³/ч | 1146 Па |
| 2000 м³/ч | 1056 Па |
| 3000 м³/ч | 932 Па |
| 4000 м³/ч | 777 Па |
| 5000 м³/ч | 580 Па |
| 6000 м³/ч | 301 Па |
| 6853 м³/ч | 0 Па |

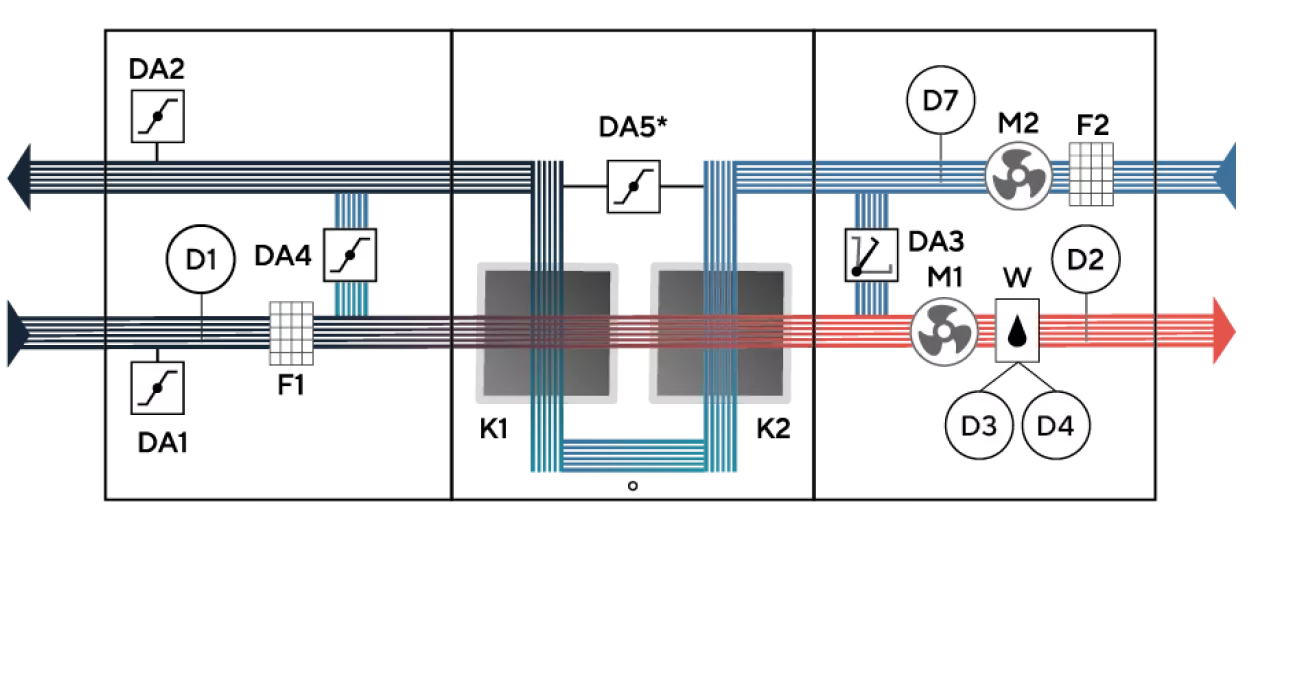

Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| F1, F2 | Воздушные фильтры тонкой очистки |
| K1, K2 | Полипропиленовый рекуператор |
| W | Жидкостный нагреватель со смесительным узлом |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| DA1 | Заслонка с электроприводом и возвратной пружиной (приток) |
| DA2 | Заслонка с электроприводом и возвратной пружиной (выброс) |
| DA3 | Рециркуляционная заслонка |
| DА4 | Заслонка оттайки рекуператора |
| DА5* | Байпасный клапан (опция) |
Документация
Паспорт Hydra X/V 1000–5000 W/WD, версия 07.05.2026; DWG общий, BIM — для X 5000 W/WD. Используйте схемы X W. Печатные страницы: байпас 26, чертёж 36, сервис 37–38, дренаж 40, блоки 44–45, электрическая таблица 46, теплоноситель 61. Размер воздуховодов 800 × 400 мм подтверждён чертежом.
Проверка Hydra X 5000 W2R
Сопоставьте рабочую точку с кривой W2R: 580 Па при 5000 м³/ч, рекомендуемая зона 1800–5250 м³/ч.
Рассчитайте влагобаланс зимой и летом и нагрев по теплоносителю. Байпас и прочие опции согласуйте отдельно.
Проверьте сторону корпуса, путь заноса, дренаж 25 мм, электрическую спецификацию и полный сервисный проход 1200 мм. Присоединения дополнительных элементов согласуют по фактическим размерам установки.
Гарантия и обслуживание
По паспорту Hydra X/V 1000–5000 W/WD гарантия на оборудование и рекуператор — 3 года с даты продажи (передачи), при соблюдении требований к монтажу, эксплуатации и обслуживанию. Гарантийный талон и документы о покупке необходимо сохранить.
Паспорт требует первое плановое обслуживание не позднее 18 месяцев с продажи или 12 месяцев с запуска; далее — не реже одного раза в 12 месяцев. Проверяют фильтры, воздушные клапаны и воздухообмен, при необходимости очищают нагреватель, рекуператор и дренаж. Работы по обслуживанию согласуются отдельно.
Порядок обращения по гарантии →Заказать Hydra X 5000 W2R
Для Hydra X 5000 W2R сообщите регион, параметры бассейна, рабочую точку и теплоноситель. Укажите сторону корпуса, необходимость байпаса и условия заноса. Проверим комплектацию и сервисный доступ.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
