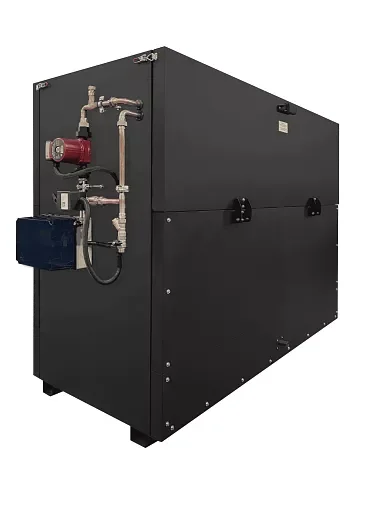

Вентиляция и контроль влажности бассейна
Hydra V 1000 W2R подаёт подготовленный наружный воздух и удаляет влажный воздух бассейна. Полипропиленовый рекуператор передаёт тепло вытяжного потока приточному, после чего воздух догревается жидкостным нагревателем. Рециркуляционная заслонка регулирует долю возвращаемого воздуха; автоматика использует датчики температуры и влажности.
Производитель указывает применение в частных и общественных бассейнах, на объектах культуры и спорта. Ориентир по зеркалу воды — до 25 м² — рассчитан для климата Москвы при воздухе +30 °C и 60% влажности, воде +28 °C, с учётом обходных дорожек. Эти условия не заменяют расчёт конкретного бассейна.
- Номинальная производительность — 1000 м³/ч; в исходном графике этой модели при 1000 м³/ч указано 333 Па статического давления.
- Заявленный КПД возврата тепла — 75%. Рекуператор выполнен из полипропилена.
- В комплекте два фильтра F5; вариант F7 указан производителем как альтернативный класс фильтрации и согласуется при заказе.
- Автоматика, сенсорный пульт и Wi-Fi-модуль входят в описанную комплектацию. Подключение к умному дому и Яндекс Станции требует согласования интеграции.
Что означает V 1000 W2R
V — вертикальное однонаправленное исполнение корпуса, 1000 — номинальный расход воздуха в м³/ч. W обозначает жидкостный нагреватель со смесительным узлом, 2R — его два ряда. Левое или правое исполнение корпуса выбирают отдельно по расположению воздуховодов и доступа для обслуживания.
Это версия без буквы D: встроенного конденсационного осушителя в ней нет. Не следует переносить на W2R возможности летнего компрессорного осушения, описанные для Hydra WD в общем паспорте.
Работа зимой и ограничение летнего осушения
Зимой и в межсезонье наружный воздух участвует в удалении влаги, рекуператор возвращает часть тепла, а жидкостный нагреватель доводит температуру притока до задания. Рециркуляция позволяет менять количество наружного воздуха, сохраняя внутреннюю циркуляцию по бассейну. Предусмотрен режим оттайки рекуператора.
У W2R удаление влаги зависит от влагосодержания наружного воздуха. При подборе для тёплой влажной погоды нужно отдельно проверить расчётный летний режим и необходимость дополнительного осушения. Общая фраза о поддержании микроклимата не означает работу W2R как компрессорного осушителя.
Что предусмотреть до монтажа
Для сервисного пространства обнаружено расхождение: на странице оборудования указано 650 мм, в таблице паспорта для Hydra V 1000 W — 700 мм для замены фильтров и полного обслуживания. Окончательный размер следует подтвердить по документации поставляемого исполнения до планировки технического помещения.
- Разместить установку в тёплой зоне: паспорт запрещает размещение в холодных зонах. Проверить проход для корпуса 1653 × 838 × 1013 мм и возможность обслуживания.
- Согласовать левое или правое исполнение, воздуховоды 200 × 400 мм и направление всех потоков. Для Hydra V 1000 верхняя сервисная панель съёмная, на защёлках.
- Предусмотреть отвод конденсата: на рекуператоре выпадает влага, диаметр дренажного подключения по паспорту — 25 мм. Дренаж нужен и версии W без компрессорного осушителя.
- Подвести теплоноситель с согласованными температурой и расходом. Электропотребление 0,8 кВт не является тепловой мощностью жидкостного нагревателя.
- Электропитание — 220 В, одна фаза, 50 Гц; максимальный ток в карточке — 5,6 А. Подключение, защита и пусконаладка выполняются по паспорту с проверкой воздухообмена.
Технические характеристики
| Габариты ДxШxВ (мм) | 1653х838х1013 |
|---|---|
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | Требует согласования: 650 / 700650 мм — карточка оборудования; 700 мм — паспорт Hydra X/V 1000–5000 W/WD, таблица на печатной странице 38. |
| Подключение воздуховодов (мм) | 200х400 |
| Номинальная производительность (м³/ч) | 1000 |
| Жидкостный нагреватель (рядность) | 2 |
| Максимальное электропотребление (кВт) | 0,8 |
| Максимальный ток (А) | 5,65,6 А — веб-карточка; общая таблица VM 1000 W2R220 в паспорте, стр46, указывает 6 А. Кабель и защиту согласуют по электрической спецификации поставки. |
| Звуковое давление от корпуса min/max (дБА) | 33 / 52Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 185 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Перекрёстно-противоточный полипропиленовый рекуператор
- Жидкостный нагреватель со смесительным узлом
- Фильтры тонкой очистки класса F5 (2 шт.)
- Заслонки оттайки рекуператора
- Заслонки с электроприводом и возвратной пружиной
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Выравнивающие решётки на вентиляторы
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Система защиты от обмерзания
- Дренажная система
- Рециркуляционная заслонка с управлением 0-10 В (0…100%)
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Показана комплектация W2R. Встроенный компрессорный осушитель, описанный в общем паспорте для WD, сюда не входит. Блок преднагрева, электрический нагреватель и внешний жидкостный нагреватель указаны на странице производителя как позиции по спецзаказу; их применимость и стоимость согласуются отдельно.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 350–1050 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 917 Па |
|---|---|
| 200 м³/ч | 837 Па |
| 400 м³/ч | 742 Па |
| 600 м³/ч | 628 Па |
| 800 м³/ч | 491 Па |
| 1000 м³/ч | 333 Па |
| 1200 м³/ч | 154 Па |
| 1356 м³/ч | 0 Па |
Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| F1, F2 | Воздушные фильтры тонкой очистки |
| K1, K2 | Полипропиленовый рекуператор |
| W | Жидкостный нагреватель со смесительным узлом |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| DA1 | Заслонка с электроприводом и возвратной пружиной (приток) |
| DA2 | Заслонка с электроприводом и возвратной пружиной (выброс) |
| DA3 | Рециркуляционная заслонка |
| DА4 | Заслонка оттайки рекуператора |
Документация
Паспорт и DWG относятся к нескольким моделям Hydra X/V и к версиям W/WD. Для этой карточки используйте разделы Hydra V 1000 W; сведения о компрессорном контуре WD не относятся к комплектации W2R. BIM-файл обозначен производителем как Hydra V 1000 W.
Подойдёт ли Hydra V 1000 W2R вашему бассейну
Проверьте зимний и летний влагобаланс с учётом площади чаши, температуры воды, количества посетителей, укрытия зеркала и климата объекта. Для этой версии особенно важен летний режим: встроенного компрессорного осушителя нет.
Расход 1000 м³/ч следует проверять вместе с сопротивлением сети: при этой точке источник показывает 333 Па, рекомендуемый диапазон расхода — 350–1050 м³/ч. Учтите воздуховоды, решётки и выбранную фильтрацию.
Двухрядный нагреватель выбирают по расчётной нагрузке и параметрам теплоносителя. При заказе укажите левое/правое исполнение, расположение обслуживания и дренажа; размер сервисного прохода требует уточнения из-за расхождения источников.
Гарантия и обслуживание
По паспорту Hydra X/V 1000–5000 W/WD гарантия на оборудование и рекуператор — 3 года с даты продажи (передачи покупателю), при соблюдении требований монтажа, эксплуатации и обслуживания. Сохраните документы о покупке и заполненный гарантийный талон.
Первое плановое обслуживание — не позднее 18 месяцев с даты продажи или 12 месяцев с запуска; последующее — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, при необходимости очищают нагреватель, рекуператор и дренаж. Обслуживание не заявляется бесплатным в составе гарантии.
Порядок обращения по гарантии →Заказать Hydra V 1000 W2R
Для подбора сообщите площадь зеркала воды, регион, температуру воды и режим использования бассейна. Если проект уже есть, приложите расчётный расход, сопротивление сети, параметры теплоносителя и требуемую сторону обслуживания. Подтвердим именно Hydra V 1000 W2R, состав поставки и предложение.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
