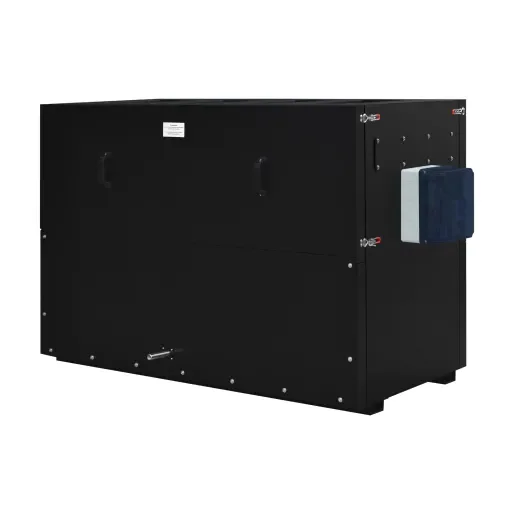

Климатический комплекс с рекуперацией HYDRA V 1000 3/4,5E

Вентиляция бассейна с электрическим догревом

Hydra V 1000 3/4,5E удаляет влажный вытяжной воздух и подаёт наружный. Полипропиленовый рекуператор возвращает тепло, электрический нагреватель догревает приток, рециркуляционная заслонка регулирует долю возвращаемого воздуха. Встроенного компрессорного осушителя в исполнении E нет.

Ориентир до 25 м² зеркала воды рассчитан для Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. Для других условий и режима бассейна рассчитывают влаговыделение и наружный воздухообмен.

• На кривой выбранного предложения — 333 Па при 1000 м³/ч; рекомендуемая рабочая зона — 350–1050 м³/ч.
• Два фильтра F5, приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Питание — 220 В, одна фаза, 50 Гц; максимальный ток — 28 А. Максимальное электропотребление на сайте округлено до 5,1 кВт, паспорт даёт 5,14 кВт.
• Звуковое давление 33 / 52 дБА измерено в 2 м при минимальном/максимальном воздухообмене; акустику помещений проверяют по проекту.

Как работает нагреватель 3/4,5E

Обозначение 3/4,5 означает переключаемый предел мощности: 3 или 4,5 кВт. Эти значения не складываются. Встроенный нагреватель установлен после рекуператора; мощность плавно регулируется автоматикой, защиту от перегрева обеспечивает термоконтакт 85 °C.

Температуру притока и достаточность мощности проверяют по зимней рабочей точке. В разделе электрического нагревателя указан диапазон регулирования 0…+30 °C, тогда как во введении упомянут нагрев до +35 °C; требуемую уставку выше +30 °C нужно подтвердить для поставляемой автоматики.

Байпас паспорт предусматривает для Hydra X от 1500 м³/ч. Для этой V1000 он не заявлен. Преднагрев и внешний жидкостный нагреватель предлагаются по спецзаказу.

Размеры, занос и сервис

Карточка и чертёж V1000 E дают 1603 × 838 × 1013 мм, воздуховоды 400 × 200 мм, масса — 174 кг. В общей таблице паспорта первые два размера переставлены по названиям осей: 838 и 1603 мм; расположение патрубков проверяют по чертежу.

Hydra 1000 — неделимый моноблок. На сайте указан сервисный проход 700 мм. В сервисной таблице паспорта E/ED строка V1000 также даёт 700 мм для фильтров и полного обслуживания, но ошибочно обозначена W; применимость и доступ к съёмным панелям подтверждают по поставочному чертежу.

• Монтаж — вертикально на основание или подставку с виброизоляцией. Корпус нельзя полностью зашивать; должны сохраняться доступ к электрощиту и возможность демонтажа.
• Сторону V определяют, стоя лицом к дренажным патрубкам: нагреватель, автоматика и подача в бассейн слева — L, справа — R.
• Холодное размещение запрещено. Раздел размещения рекомендует не ниже +15 °C, таблица условий работы задаёт окружающий воздух +20…+45 °C. Условия технического помещения согласуют по проекту с учётом этого расхождения.

Дренаж и электрическое подключение

Дренаж рекуператора расположен спереди по центру; диаметр 25 мм подтверждён текстом и чертежом. Давление в нём выше атмосферного. Паспорт требует гидрозатвор с высотой не менее 100 мм и перепадом от дренажа не менее 40 мм; монтажную высоту закладывают заранее.

Паспортная таблица указывает установленный в оборудовании вводной автомат 32 А. Это характеристика установки: внешнюю линию, защиту и сечение кабеля рассчитывает специалист с учётом длины, способа прокладки и доступной мощности.

Датчик D2 размещают в приточном воздуховоде не ближе 1 м после нагревателя. После монтажа необходимы пусконаладка и балансировка расходов.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Электрический нагреватель (ТЭНы)
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Выравнивающие решётки на вентиляторы
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Система защиты от обмерзания
• Термоконтакт
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В комплекте указаны электрический нагреватель, два фильтра F5, термоконтакт, автоматика TURKOV, CAV, выравнивающие решётки вентиляторов, сенсорный пульт и Wi-Fi-модуль. Преднагрев и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 350–1050 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Используется паспорт Hydra X/V 1000–5000 E/ED версии 25.08.2026, DWG электрического ряда и BIM Hydra V 1000 E. Печатные страницы: обозначение 6, нагреватель 10, электрика и корпус 19, условия 27, байпас 31, сторона 35, чертёж 41, размещение и сервис 45–46, дренаж 52–53, подключение 54–55, моноблок 59, ПТО и гарантия 64–66.

Подбор Hydra V 1000 3/4,5E

Сопоставьте рабочую точку с 333 Па при 1000 м³/ч и рекомендуемой зоной 350–1050 м³/ч.

Рассчитайте влагобаланс и электрический догрев, выберите предел мощности 3 или 4,5 кВт. Проверьте однофазное питание и требуемую уставку температуры.

Согласуйте сторону корпуса, условия технического помещения, занос моноблока, сервисный проход 700 мм и место для дренажа с гидрозатвором.

Гарантия и обслуживание

Паспорт Hydra X/V 1000–5000 E/ED устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО — не позднее 18 месяцев с продажи или 12 месяцев с запуска; последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, очищают узлы по необходимости. ПТО оплачивается отдельно.
