Центробежный EC-вентилятор RS3E280FA0101

Вентилятор двустороннего всасывания в корпусе

RS3E280FA0101 — отдельный центробежный вентилятор в спиральном корпусе, а не готовая установка с фильтрацией и обработкой воздуха. TURKOV motor производит оборудование в России; изменения параметров под специальный заказ согласуют отдельно.

RS обозначает центробежный вентилятор в спиралевидном корпусе, 3E — трёхфазное питание, 280 — диаметр крыльчатки в миллиметрах, FA — лопатки, загнутые вперёд, 0101 — код исполнения двигателя. Общесерийное описание производителя упоминает разные направления лопаток, но выбранное FA имеет именно вперёд загнутые лопатки.

Номинальная частота вращения — 1400 об/мин, потребляемая мощность — 1000 Вт, максимальный ток — 6 А. Таблица TURKOV указывает максимальный расход 5000 м³/ч, однако опубликованная кривая продолжается до 6000 м³/ч при 250 Па. До подбора требуется подтверждение технического листа и допустимого диапазона.

• Трёхфазное питание 380 В, 50 Гц; исполнение 3E нельзя подключать как однофазный RS1E.
• Степень защиты IP44. На отдельной странице TURKOV motor указан температурный диапазон −25…+60 °C и продолжительный режим S1.
• Корпус и крыльчатка из оцинкованной стали — по техническим данным TURKOV motor для этой модели.
• Масса 12,8 кг, кабель 1 м. Габариты 425×421×472 мм совпадают в таблице и на размерном чертеже.
• Подшипники качения не требуют технического обслуживания; состояние крыльчатки, корпуса, кабеля и креплений всё равно контролируют.

Расход и давление

Числовая кривая TURKOV содержит 0 м³/ч при 570 Па, 2000 м³/ч при 555 Па, 4000 м³/ч при 475 Па, 5000 м³/ч при 375 Па и 6000 м³/ч при 250 Па. На TURKOV motor изображена сходная кривая с продолжением за 5000 м³/ч. Это не согласуется с табличным максимумом 5000 м³/ч: принадлежность кривой и допустимый диапазон необходимо подтвердить для выбранного исполнения.

Рекомендуемая рабочая зона не опубликована; служебные отрицательные значения на сайте не являются диапазоном эксплуатации. Для подбора задают расход и сопротивление одновременно. Наличие точек за табличным максимумом не является подтверждением допустимого рабочего режима.

При встраивании учитывают двустороннее всасывание и свободный подвод воздуха с обеих сторон. Сопротивление каналов, решёток, фильтров и самого корпуса входит в расчёт рабочего режима. Ограничения по шуму и условиям монтажа уточняют для собранного узла.

Размеры и присоединение

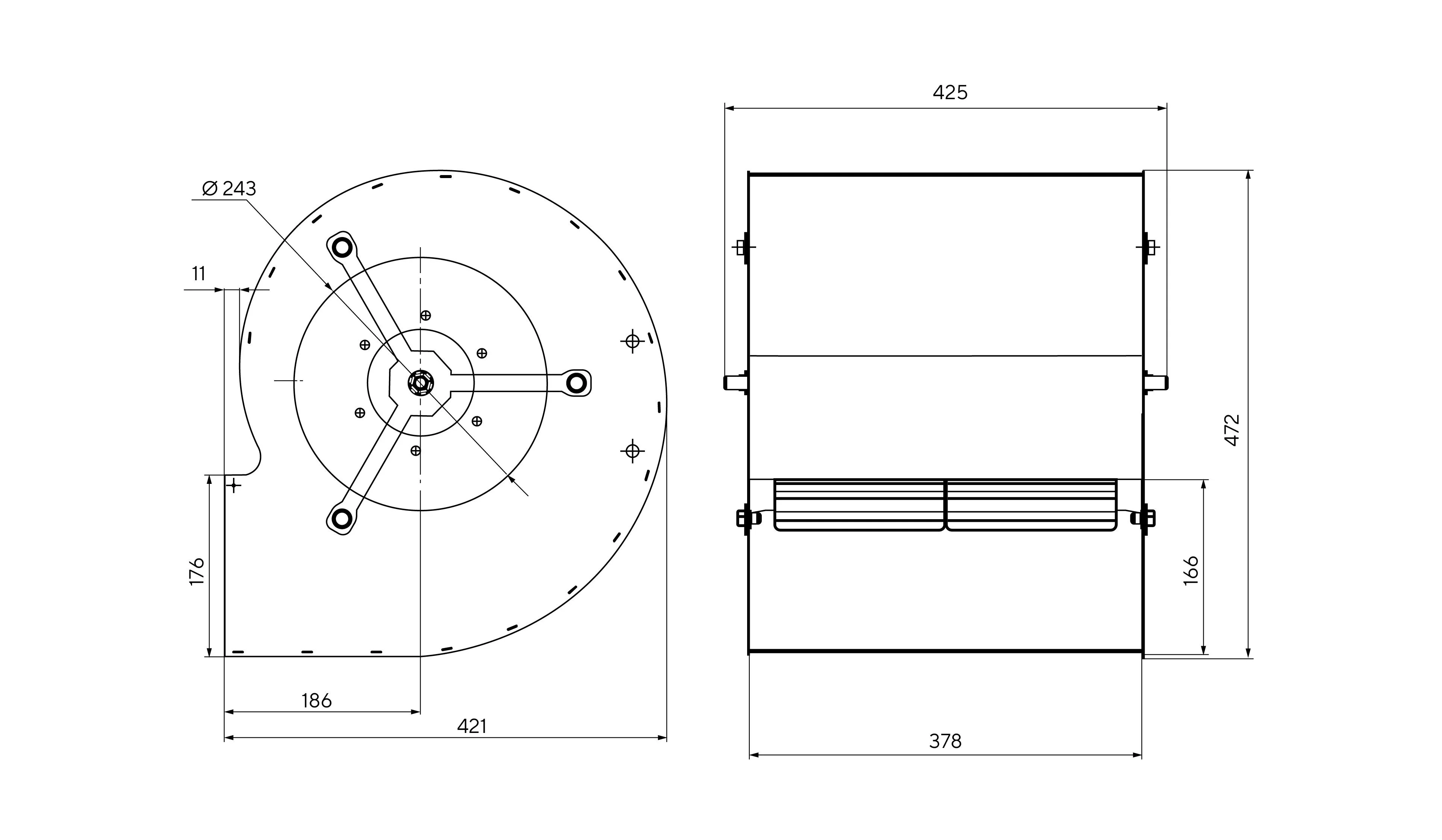

Общие размеры — 425×421×472 мм. На чертеже показаны максимальная ширина 425 мм, размер корпуса 421 мм на боковом виде и высота 472 мм. Эти значения соответствуют таблице выбранного исполнения.

На фронтальном виде выходная часть имеет размер 378 мм и высоту 166 мм. Боковой вид содержит диаметр 243 мм и привязки 186, 176 и 11 мм. Диаметр крыльчатки 280 мм в маркировке не следует подменять размером 243 мм на боковом виде.

Монтажное сопряжение и крепления проверяют по рабочему чертежу поставки. Необходимо оставить свободный подвод воздуха с двух сторон, доступ к кабелю и возможность снятия вентилятора. Длина кабеля в таблице — 1 м; допуск длины в этом чертеже не приведён.

Электрическое подключение и поставка

До подключения проверяют полную маркировку, шильдик, трёхфазное питание и электрическую схему. На точной странице нет распиновки и схемы управления. Сигнал 0–10 В, цвета проводов и ограничения ориентации другой серии RB нельзя автоматически переносить на этот RS.

Комплект поставки подтверждают спецификацией. Регулятор, внешняя автоматика, виброизоляторы и монтажные принадлежности не заявлены здесь как включённый комплект. Заявление о функциональной сопоставимости с европейской продукцией не подтверждает замену конкретного артикула без проверки размеров и режима.

В точной карточке TURKOV не опубликован отдельный паспорт или схема подключения. Габаритный чертёж и числовой график размещены на этой странице локально; технический лист, распиновку, комплектность и монтажные ограничения необходимо согласовать для поставки.

Ресурс и обслуживание

Производитель приводит ориентировочный ресурс подшипника L10 около 40 000 часов при окружающей температуре +40 °C и оговаривает зависимость от предельных условий. Это не гарантированный срок службы всего вентилятора во всех режимах.

Необслуживаемый подшипник не отменяет осмотр вентиляционного узла. При отключённом питании проверяют загрязнение крыльчатки, крепления, повреждения кабеля и корпуса; порядок очистки и интервалы определяют по условиям эксплуатации и документации поставки.

Технические характеристики

Статическое давление и расход воздуха

Исходные точки точной карточки: 4000 м³/ч при 475 Па, 5000 м³/ч при 375 Па, 6000 м³/ч при 250 Па. Табличный максимум 5000 м³/ч не согласован с продолжением кривой; принадлежность и допустимый рабочий диапазон необходимо подтвердить у производителя. Рекомендуемая зона не опубликована.

Чертежи и схемы

Увеличить ↗

Проверка исполнения перед заказом

Укажите требуемые расход и давление, температуру, допустимый шум и монтажное пространство. Согласуйте противоречие между максимальными 5000 м³/ч в таблице и кривой, продолжающейся до 6000 м³/ч при 250 Па.

Для замены подготовьте маркировку, шильдик, чертёж креплений и выходного отверстия, схему подключения. Проверьте двусторонний подвод воздуха и габариты 425×421×472 мм.

Подтвердите трёхфазное питание 380 В, управление, защиту и комплектность по документации поставки. Ресурс L10 подшипника не используйте как гарантийное обещание.

Гарантия и обслуживание

На продукцию TURKOV motor действует гарантия 12 месяцев с даты продажи при соблюдении правил транспортирования, хранения, монтажа и эксплуатации. Условия 3 года на вентиляционные установки и 7 лет на рекуператор к этому вентилятору не относятся.

Сохраняйте документы покупки, маркировку и сведения об эксплуатации. Характеристики специального исполнения фиксируют в документах заказа.
