Центробежный EC-вентилятор RS1E230FA0101

Вентилятор двустороннего всасывания в корпусе

RS1E230FA0101 — отдельный центробежный вентилятор в спиральном корпусе, а не готовая установка с фильтрацией и обработкой воздуха. TURKOV motor производит оборудование в России; изменения параметров под специальный заказ согласуют отдельно.

RS обозначает центробежный вентилятор в спиралевидном корпусе, 1E — однофазное питание, 230 — диаметр крыльчатки в миллиметрах, FA — лопатки, загнутые вперёд, 0101 — код исполнения двигателя. Общесерийное описание производителя упоминает разные направления лопаток, но выбранное FA имеет именно вперёд загнутые лопатки.

Номинальная частота вращения — 1400 об/мин, потребляемая мощность — 560 Вт, максимальный расход в таблице — 3100 м³/ч. Точная карточка TURKOV указывает максимальный ток 4,9 А, а отдельная страница TURKOV motor той же модели — 2,5 А. До выбора защиты и подключения значение необходимо подтвердить по шильдику и техническому листу поставки.

• Однофазное питание 220 В, 50 Гц; исполнение 1E не является трёхфазным.
• Степень защиты IP44. На отдельной странице TURKOV motor указан температурный диапазон −25…+60 °C и продолжительный режим S1.
• Корпус и крыльчатка из оцинкованной стали — по техническим данным TURKOV motor для этой модели.
• Масса 12,8 кг, кабель 1 м. Габариты 315×376×419 мм совпадают в таблице и на размерном чертеже.
• Подшипники качения не требуют технического обслуживания; состояние крыльчатки, корпуса, кабеля и креплений всё равно контролируют.

Расход и давление

Числовая кривая TURKOV содержит 0 м³/ч при 560 Па, 1000 м³/ч при 470 Па, 2000 м³/ч при 450 Па, 3000 м³/ч при 360 Па и 4000 м³/ч при 210 Па. На TURKOV motor изображена сходная кривая с продолжением за 3000 м³/ч. При этом обе таблицы указывают максимальный расход 3100 м³/ч. Кривая и табличный максимум не согласованы: перед подбором требуется подтверждение графика именно этого исполнения.

Рекомендуемая рабочая зона не опубликована; служебные отрицательные значения на сайте не являются диапазоном эксплуатации. Для подбора задают расход и сопротивление одновременно. Наличие точек за табличным максимумом не является подтверждением допустимого рабочего режима.

При встраивании учитывают двустороннее всасывание и свободный подвод воздуха с обеих сторон. Сопротивление каналов, решёток, фильтров и самого корпуса входит в расчёт рабочего режима. Ограничения по шуму и условиям монтажа уточняют для собранного узла.

Размеры и присоединение

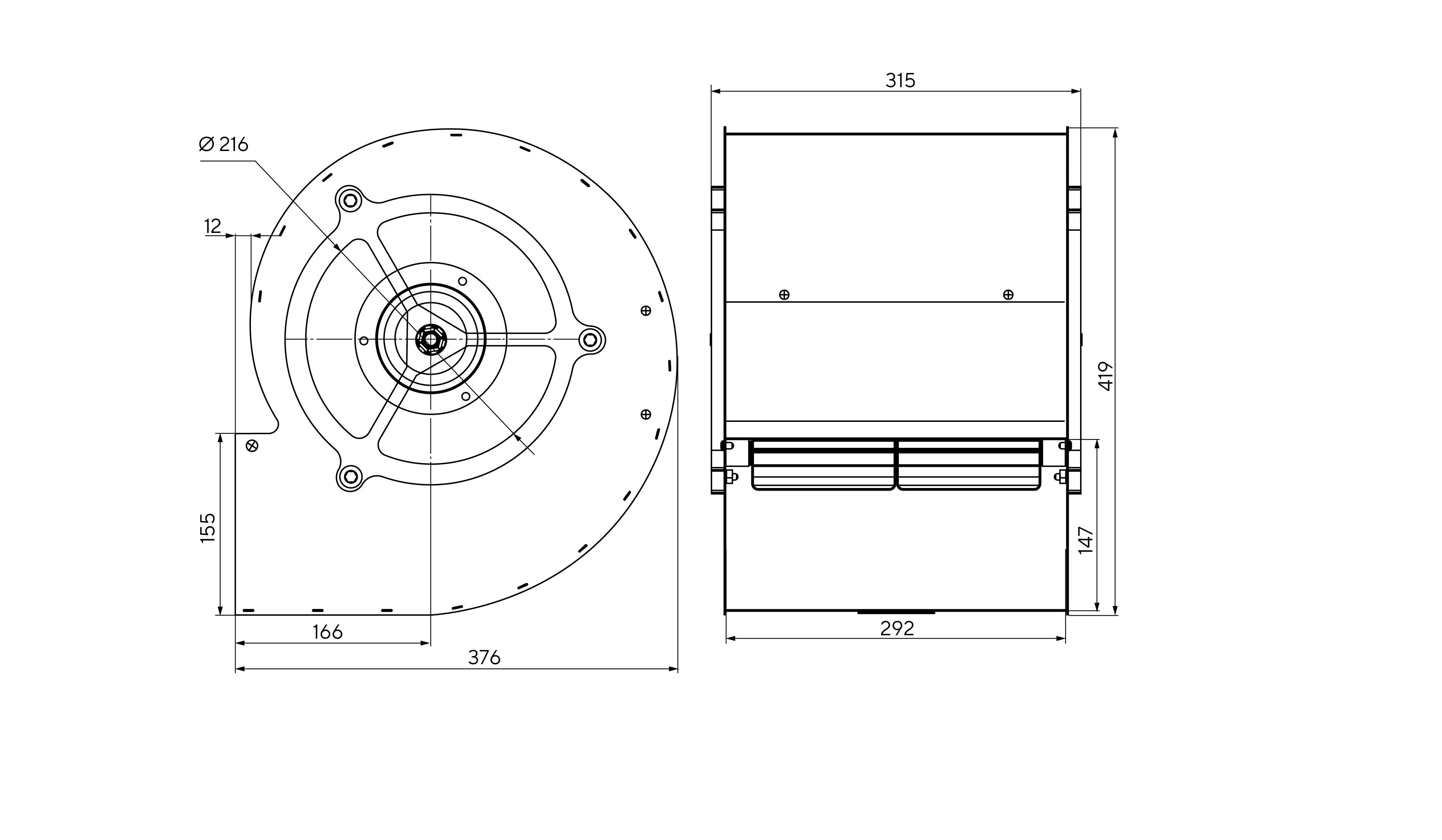

Общие размеры — 315×376×419 мм. На чертеже показан размер 315 мм по ширине корпуса, 376 мм на боковом виде и общая высота 419 мм. Эти значения соответствуют таблице выбранного исполнения.

На фронтальном виде выходная часть имеет размер 292 мм и высоту 147 мм. Боковой вид содержит диаметр 216 мм и привязки 166, 155 и 12 мм. Диаметр крыльчатки 230 мм в маркировке не следует подменять размером 216 мм на боковом виде.

Монтажное сопряжение и крепления проверяют по рабочему чертежу поставки. Необходимо оставить свободный подвод воздуха с двух сторон, доступ к кабелю и возможность снятия вентилятора. Длина кабеля в таблице — 1 м; допуск длины в этом чертеже не приведён.

Электрическое подключение и поставка

До подключения проверяют полную маркировку, шильдик, однофазное питание и электрическую схему. На точной странице нет распиновки и схемы управления. Сигнал 0–10 В, цвета проводов и ограничения ориентации другой серии RB нельзя автоматически переносить на этот RS.

Комплект поставки подтверждают спецификацией. Регулятор, внешняя автоматика, виброизоляторы и монтажные принадлежности не заявлены здесь как включённый комплект. Заявление о функциональной сопоставимости с европейской продукцией не подтверждает замену конкретного артикула без проверки размеров и режима.

В точной карточке TURKOV не опубликован отдельный паспорт или схема подключения. Габаритный чертёж и числовой график размещены на этой странице локально; технический лист, распиновку, комплектность и монтажные ограничения необходимо согласовать для поставки.

Ресурс и обслуживание

Производитель приводит ориентировочный ресурс подшипника L10 около 40 000 часов при окружающей температуре +40 °C и оговаривает зависимость от предельных условий. Это не гарантированный срок службы всего вентилятора во всех режимах.

Необслуживаемый подшипник не отменяет осмотр вентиляционного узла. При отключённом питании проверяют загрязнение крыльчатки, крепления, повреждения кабеля и корпуса; порядок очистки и интервалы определяют по условиям эксплуатации и документации поставки.

Технические характеристики

Статическое давление и расход воздуха

Исходные точки точной карточки: 2000 м³/ч при 450 Па, 3000 м³/ч при 360 Па, 4000 м³/ч при 210 Па. Табличный максимум 3100 м³/ч не согласован с продолжением кривой; принадлежность и допустимый рабочий диапазон необходимо подтвердить у производителя. Рекомендуемая зона не опубликована.

Чертежи и схемы

Увеличить ↗

Проверка исполнения перед заказом

Укажите требуемые расход и давление, температуру, допустимый шум и монтажное пространство. Согласуйте противоречие между максимальными 3100 м³/ч в таблице и кривой, продолжающейся до 4000 м³/ч при 210 Па.

Для замены подготовьте маркировку, шильдик, чертёж креплений и выходного отверстия, схему подключения. Проверьте двусторонний подвод воздуха и габариты 315×376×419 мм.

До расчёта защиты подтвердите ток: TURKOV указывает 4,9 А, TURKOV motor — 2,5 А. Также согласуйте управление и комплектность. Ресурс L10 подшипника не используйте как гарантийное обещание.

Гарантия и обслуживание

На продукцию TURKOV motor действует гарантия 12 месяцев с даты продажи при соблюдении правил транспортирования, хранения, монтажа и эксплуатации. Условия 3 года на вентиляционные установки и 7 лет на рекуператор к этому вентилятору не относятся.

Сохраняйте документы покупки, маркировку и сведения об эксплуатации. Характеристики специального исполнения фиксируют в документах заказа.
