Центробежный EC-вентилятор RS1E180FA0101

Вентилятор двустороннего всасывания в корпусе

RS1E180FA0101 — отдельный центробежный вентилятор в спиральном корпусе, а не готовая установка с фильтрацией и обработкой воздуха. TURKOV motor производит оборудование в России; изменения параметров под специальный заказ согласуют отдельно.

RS обозначает центробежный вентилятор в спиралевидном корпусе, 1E — однофазное питание, 180 — диаметр крыльчатки в миллиметрах, FA — лопатки, загнутые вперёд, 0101 — код исполнения двигателя. Общесерийное описание производителя упоминает разные направления лопаток, но выбранное FA имеет именно вперёд загнутые лопатки.

Номинальная частота вращения — 1400 об/мин, потребляемая мощность — 560 Вт, максимальный ток — 2,5 А. На точной странице максимальный расход указан 1800 м³/ч, однако числовая кривая заканчивается при 1600 м³/ч и 0 Па. Это расхождение требует технического подтверждения; расход 1800 м³/ч не следует обещать для произвольной сети.

• Однофазное питание 220 В, 50 Гц; исполнение 1E не является трёхфазным.
• Степень защиты IP44. На отдельной странице TURKOV motor указан температурный диапазон −25…+60 °C и продолжительный режим S1.
• Корпус и крыльчатка из оцинкованной стали — по техническим данным TURKOV motor для этой модели.
• Масса 8 кг, кабель 1 м. Табличный габарит 401×254×262 мм; длину уточняют по рабочему чертежу.
• Подшипники качения не требуют технического обслуживания; состояние крыльчатки, корпуса, кабеля и креплений всё равно контролируют.

Расход и давление

На числовом графике TURKOV опубликованы 0 м³/ч при 250 Па, 800 м³/ч при 200 Па, 1200 м³/ч при 115 Па, 1400 м³/ч при 60 Па и 1600 м³/ч при 0 Па. График на TURKOV motor также визуально заканчивается около 1600 м³/ч. Заявленный в таблице максимум 1800 м³/ч не подтверждён этими кривыми.

Рекомендуемая рабочая зона не опубликована; служебные отрицательные значения на сайте не являются диапазоном эксплуатации. Для подбора задают расход и сопротивление одновременно. Режим за концом кривой не получают продолжением линии.

При встраивании учитывают двустороннее всасывание и свободный подвод воздуха с обеих сторон. Сопротивление каналов, решёток, фильтров и самого корпуса входит в расчёт рабочего режима. Ограничения по шуму и условиям монтажа уточняют для собранного узла.

Размеры и присоединение

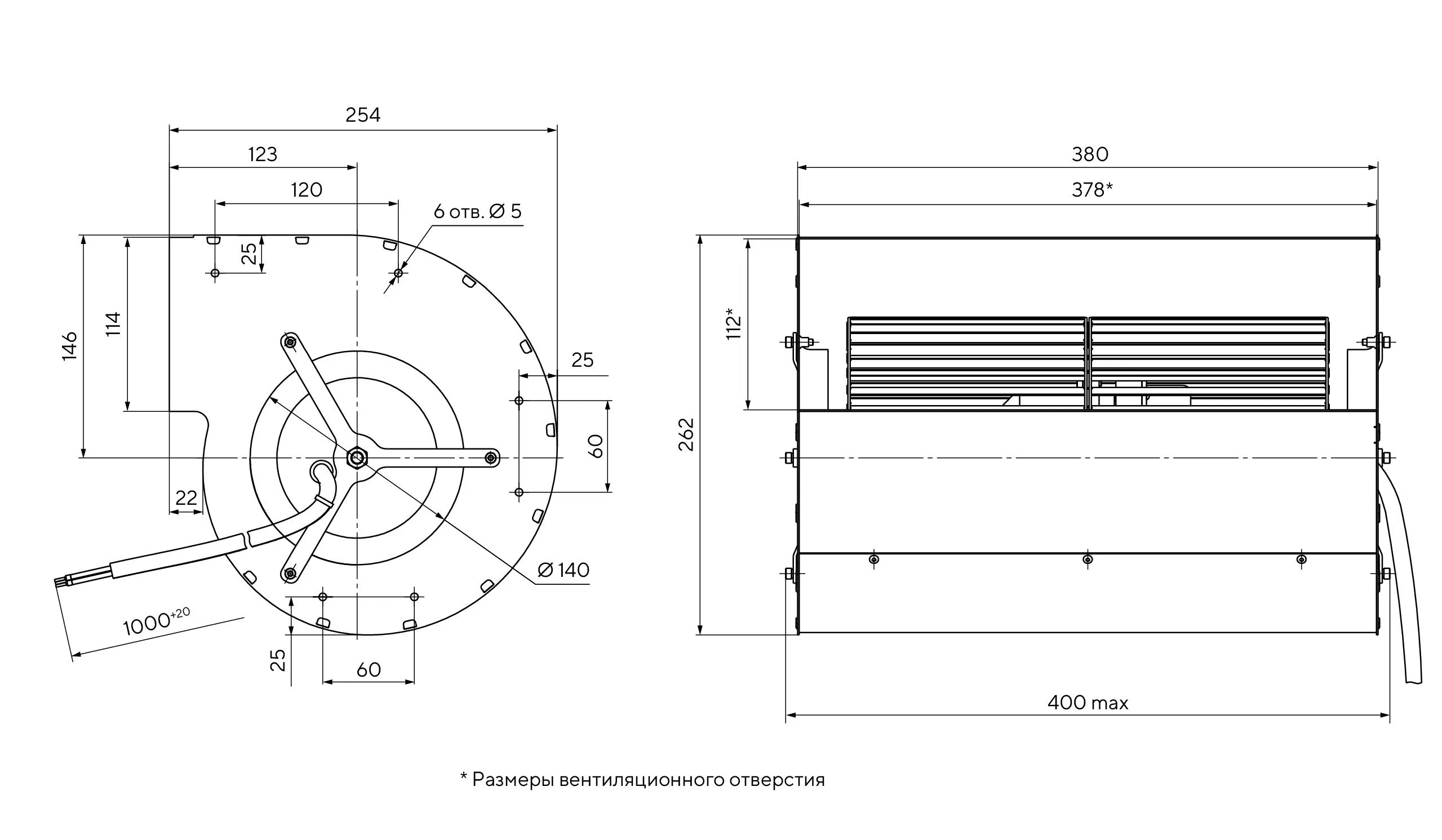

Таблица точной карточки и TURKOV motor даёт 401×254×262 мм. На чертеже показаны ширина корпуса 380 мм и максимальный размер 400 мм, остальные габариты 254 и 262 мм совпадают. Разницу 401/400 мм нельзя скрывать при проектировании места установки: необходим согласованный рабочий чертёж.

Размер вентиляционного отверстия, помеченный звёздочкой, — 378×112 мм. На боковом виде показаны шесть отверстий диаметром 5 мм, местные межосевые расстояния 120 и 60 мм, а также выносы 25 мм. Крепления и сопряжение проверяют по всем видам чертежа, не по одному общему размеру.

Длина кабеля на чертеже 1000 мм с допуском +20 мм. Необходимо оставить доступ для подключения, обслуживания и снятия вентилятора; допустимое положение и схему крепления подтверждают по документации выбранного исполнения.

Электрическое подключение и поставка

До подключения проверяют полную маркировку, шильдик, однофазное питание и электрическую схему. На точной странице нет распиновки и схемы управления. Сигнал 0–10 В, цвета проводов и ограничения ориентации другой серии RB нельзя автоматически переносить на этот RS.

Комплект поставки подтверждают спецификацией. Регулятор, внешняя автоматика, виброизоляторы и монтажные принадлежности не заявлены здесь как включённый комплект. Заявление о функциональной сопоставимости с европейской продукцией не подтверждает замену конкретного артикула без проверки размеров и режима.

В точной карточке TURKOV не опубликован отдельный паспорт или схема подключения. Габаритный чертёж и числовой график размещены на этой странице локально; технический лист, распиновку, комплектность и монтажные ограничения необходимо согласовать для поставки.

Ресурс и обслуживание

Производитель приводит ориентировочный ресурс подшипника L10 около 40 000 часов при окружающей температуре +40 °C и оговаривает зависимость от предельных условий. Это не гарантированный срок службы всего вентилятора во всех режимах.

Необслуживаемый подшипник не отменяет осмотр вентиляционного узла. При отключённом питании проверяют загрязнение крыльчатки, крепления, повреждения кабеля и корпуса; порядок очистки и интервалы определяют по условиям эксплуатации и документации поставки.

Технические характеристики

Статическое давление и расход воздуха

Числовые точки точного исполнения: 800 м³/ч при 200 Па, 1200 м³/ч при 115 Па, 1400 м³/ч при 60 Па, 1600 м³/ч при 0 Па. Табличный максимум 1800 м³/ч противоречит окончанию кривой; рабочий диапазон необходимо подтвердить. Рекомендуемая зона не опубликована; экстраполяция за 1600 м³/ч не используется.

Чертежи и схемы

Увеличить ↗

Проверка исполнения перед заказом

Укажите требуемые расход и давление, температуру, допустимый шум и монтажное пространство. Согласуйте противоречие между 1800 м³/ч в таблице и 1600 м³/ч при нулевом давлении на кривой.

Для замены подготовьте маркировку, шильдик, чертёж креплений и выходного отверстия, схему подключения. Проверьте двусторонний подвод воздуха и габарит с учётом различия 401/400 мм.

Подтвердите параметры управления, комплектность и электрическую защиту по схеме поставки. Ресурс L10 подшипника не используйте как гарантийное обещание.

Гарантия и обслуживание

На продукцию TURKOV motor действует гарантия 12 месяцев с даты продажи при соблюдении правил транспортирования, хранения, монтажа и эксплуатации. Условия 3 года на вентиляционные установки и 7 лет на рекуператор к этому вентилятору не относятся.

Сохраняйте документы покупки, маркировку и сведения об эксплуатации. Характеристики специального исполнения фиксируют в документах заказа.
