Назначение Zenit Heco S 5100 21E
Номинальная производительность (м³/ч): 5100. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
Здесь предусмотрен электрический нагрев. Допустимую нагрузку на линию и требуемый нагрев притока проверяют по характеристикам этого исполнения и паспорту.
- Производительность 5100 м³/ч
- КПД возврата тепла 78%
- Фильтрация: F5 (G4+F5/F7/F9)
- Секционное исполнение
- По спецзаказу: Перевёрнутое исполнение; Блок преднагрева; Двойной нагреватель; Внешний жидкостный нагреватель. Состав опций согласуют отдельно.
Технические характеристики
| Габариты ДxШxВ (мм) | 3520х946х2056 |
|---|---|
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 500 |
| Подключение воздуховодов (мм) | 786x855 |
| Номинальная производительность (м³/ч) | 5100 |
| Мощность электрического нагревателя (кВт) | 21 |
| Максимальное электропотребление (кВт) | 27,1 |
| Максимальный ток (А) | 47,2 |
| Звуковое давление от корпуса min/max (дБА) | 48 / 67Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
| Масса установки (кг) | 654-665 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Трёхступенчатый энтальпийный рекуператор
- Электрический нагреватель (ТЭНы)
- Фильтры тонкой очистки класса F5 (4 шт.)
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Система защиты от обмерзания
- Термоконтакт
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Опции по спецзаказу согласуют отдельно; окончательный состав фиксируют в предложении.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 1700–5100 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 2068 Па |
|---|---|
| 800 м³/ч | 2004 Па |
| 1600 м³/ч | 2026 Па |
| 2400 м³/ч | 1940 Па |
| 3200 м³/ч | 1704 Па |
| 4000 м³/ч | 1363 Па |
| 4800 м³/ч | 977 Па |
| 5600 м³/ч | 548 Па |
| 6000 м³/ч | 365 Па |

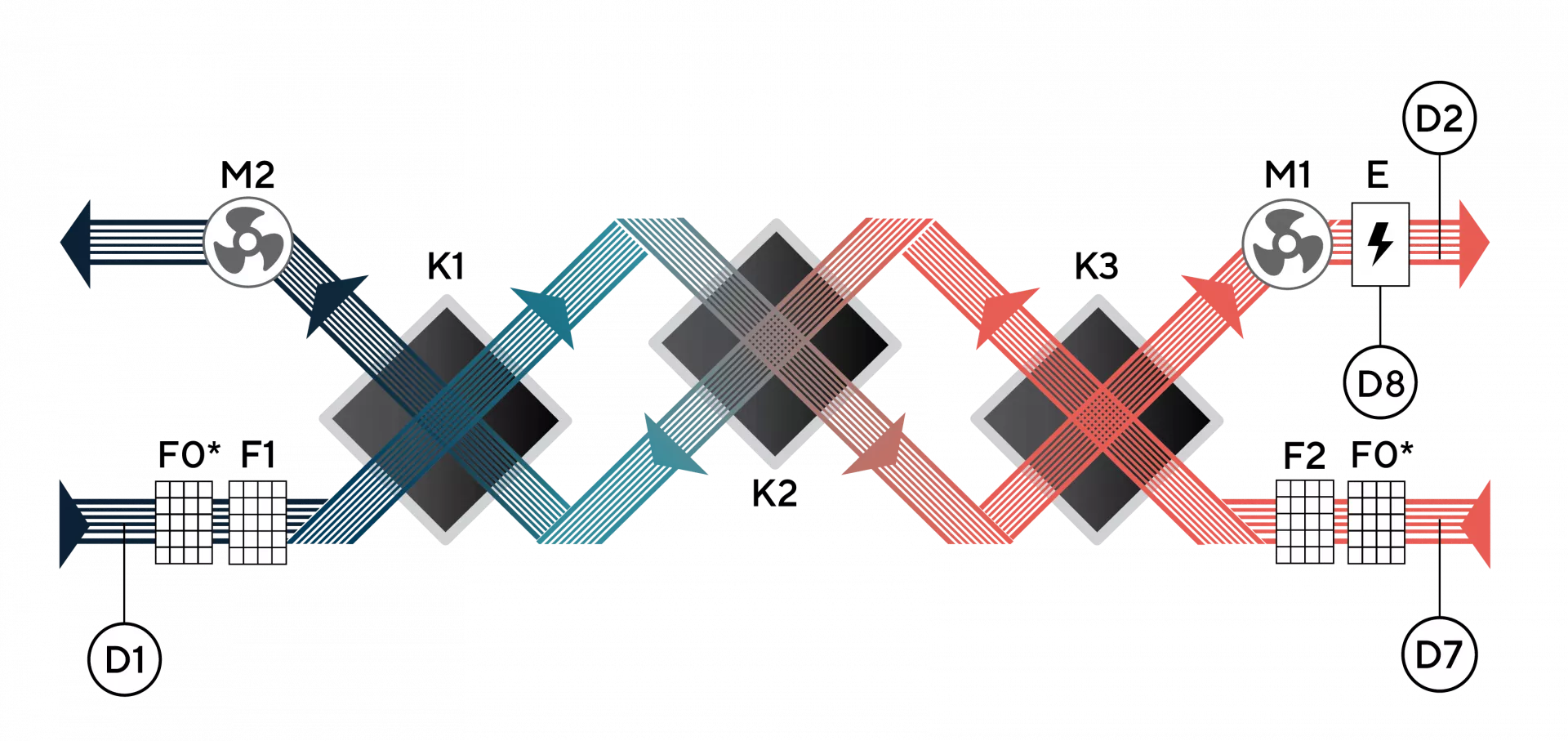

Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| K1–K3 | Энтальпийный рекуператор |
| F1, F2 | Воздушные фильтры тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| Е | Электрический нагреватель (ТЭНы) |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| D8 | Термоконтакт |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Проверка исполнения перед заказом
Зона обслуживания фильтров (мм): 500. Это пространство должно остаться доступным после монтажа воздуховодов и отделки.
Параметр электрического нагревателя этого исполнения: 21 кВт. Сверьте доступное питание, максимальный ток и схему защиты по паспорту.
| Модель | Отличия | Цена оборудования |
|---|---|---|
| Zenit Heco S 5100 18E | Мощность электрического нагревателя (кВт): 18; Максимальное электропотребление (кВт): 24,1 | Стоимость по запросу |
| Zenit Heco S 5100 15E | Мощность электрического нагревателя (кВт): 15; Максимальное электропотребление (кВт): 21,1 | Стоимость по запросу |
Гарантия и обслуживание
Производитель указывает гарантию 3 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Дополнительный срок 7 лет относится к энтальпийному рекуператору в установках с пластинчатой рекуперацией. Он не распространяется на все узлы установки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска; ориентируйтесь на применимые условия паспорта.
