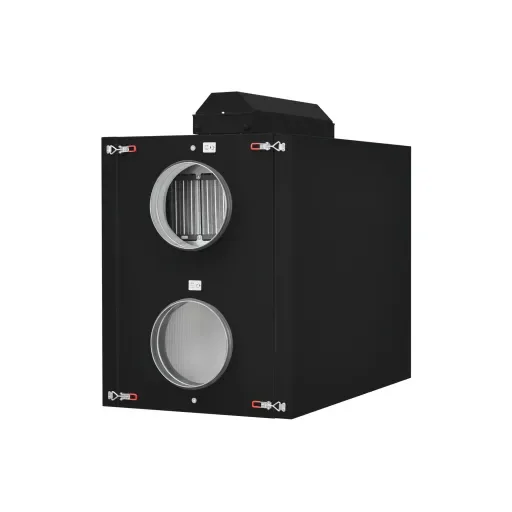

Назначение Orbita X 610 1,5/3E
Номинальная производительность (м³/ч): 610. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
Здесь предусмотрен электрический нагрев. Допустимую нагрузку на линию и требуемый нагрев притока проверяют по характеристикам этого исполнения и паспорту.
- Производительность 610 м³/ч
- КПД возврата тепла 79%
- Фильтрация: F5 (G4+F5/F7/F9/Угольный)
- Двунаправленное подвесное исполнение
- По спецзаказу: Блок преднагрева; Двойной нагреватель; Внешний жидкостный нагреватель. Состав опций согласуют отдельно.
Технические характеристики
| Габариты ДxШxВ (мм) | 1000x934x540 |
|---|---|
| Подключение воздуховодов (мм) | Ø 200 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 450 |
| Номинальная производительность (м³/ч) | 610 |
| Мощность электрического нагревателя (кВт) | 1,5/3 |
| Максимальное электропотребление (кВт) | 3,3 |
| Максимальный ток (А) | 17,3 |
| Звуковое давление от корпуса min/max (дБА) | 29 / 47Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 90 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Сорбционный роторный рекуператор (регенератор)
- Электрический нагреватель (позисторная керамика)
- Фильтры тонкой очистки класса F5 (2 шт.)
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Выравнивающие решётки на вентиляторы
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчик температуры воздуха после ротора
- Шаговый мотор ротора с контроллером или АС-мотор с редуктором
- Кронштейн для монтажа и виброопоры
- Система защиты роторного рекуператора
- Термоконтакт
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Опции по спецзаказу согласуют отдельно; окончательный состав фиксируют в предложении.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 200–720 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 782 Па |
|---|---|
| 110 м³/ч | 741 Па |
| 220 м³/ч | 682 Па |
| 330 м³/ч | 607 Па |
| 440 м³/ч | 520 Па |
| 550 м³/ч | 422 Па |
| 660 м³/ч | 313 Па |
| 770 м³/ч | 195 Па |
| 800 м³/ч | 160 Па |
Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| RE | Роторный рекуператор |
| F1, F2 | Воздушные фильтры тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| E | Электрический нагреватель из позисторной керамики |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D5 | Датчик температуры воздуха после ротора |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| D8 | Термоконтакт |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Скачать
Паспорта оборудования
Паспорт Orbita X 310-1210
6,3 МБПроверка исполнения перед заказом
Зона обслуживания фильтров (мм): 450. Это пространство должно остаться доступным после монтажа воздуховодов и отделки.
Параметр электрического нагревателя этого исполнения: 1,5/3 кВт. Сверьте доступное питание, максимальный ток и схему защиты по паспорту.
Гарантия и обслуживание
Производитель указывает гарантию 3 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Дополнительный срок 7 лет относится к энтальпийному рекуператору в установках с пластинчатой рекуперацией. Он не распространяется на все узлы установки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска; ориентируйтесь на применимые условия паспорта.
