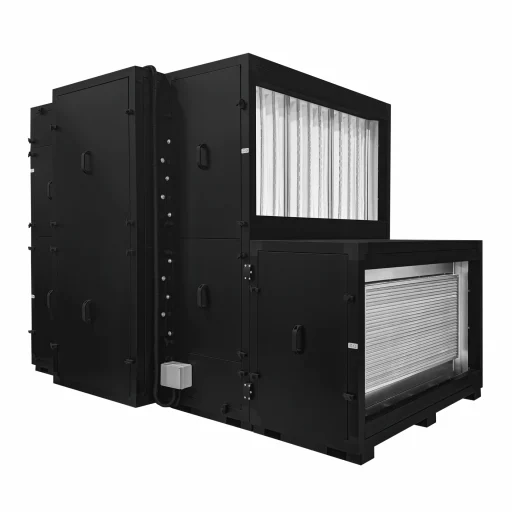

Роторная вентиляция Orbita S 30000 W3R
Orbita S 30000 W3R одновременно подаёт наружный и удаляет вытяжной воздух. Сорбционный ротор возвращает часть тепла и влаги в приточный поток, а трёхрядный жидкостный нагреватель обеспечивает догрев. Номинальная производительность — 30000 м³/ч.
Производитель указывает КПД возврата тепла 76% и ориентировочную площадь обслуживания до 10000 м². Рабочую точку подбирают по расходу и сопротивлению сети. Секционный стальной корпус имеет теплоизоляцию 50 мм; доступны левое и правое исполнения.
- Производительность 30000 м³/ч
- КПД возврата тепла 76%
- Фильтрация: F5 (G4+F5/F7/F9)
- Секционное левое/правое исполнение
- По спецзаказу: Блок преднагрева; Двойной нагреватель. Состав опций согласуют отдельно.
Рекуперация и жидкостный нагрев
Сорбционный роторный рекуператор передаёт тепло и часть влаги из вытяжного потока в приточный. Производитель заявляет работу без преднагрева при наружной температуре до −32 °C; допустимый режим зависит от температуры и влажности вытяжного воздуха.
В исполнении W3R установлен трёхрядный жидкостный нагреватель. Датчики контролируют температуру его поверхности и обратной воды. Тепловую мощность определяют по параметрам теплоносителя и расходу воздуха; электрическое потребление 34,2 кВт не является мощностью нагрева. Смесительный узел поставляется отдельно.
Автоматика и управление
Автоматика TURKOV управляет EC-вентиляторами, ротором и нагревателем. Система К-фактор (CAV) поддерживает расход воздуха. Предусмотрены сенсорный пульт, Wi-Fi модуль и управление через мобильное приложение, подключение к умному дому и управление с Яндекс станции.
В комплект входят датчики наружного и приточного воздуха, температуры и влажности вытяжки, температуры после ротора, температуры поверхности и обратной воды нагревателя. Ротор оснащается шаговым мотором с контроллером либо AC-мотором с редуктором и системой защиты.
Фильтрация и дополнительные опции
Штатная комплектация включает шестнадцать фильтров тонкой очистки F5. Варианты G4+F5/F7/F9 и дополнительные ступени фильтрации согласуют при заказе. Фильтр грубой очистки F0 на схеме обозначен как опция.
Смесительный узел для жидкостного нагревателя поставляется отдельно. Блок преднагрева и двойной нагреватель доступны по спецзаказу. Состав поставки, сторону обслуживания и подключение к теплоснабжению согласуют при подборе.
Технические характеристики
| Габариты ДxШxВ (мм) | 2890x2818x2880 |
|---|---|
| Подключение воздуховодов (мм) | 2200х1100 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 700 |
| Номинальная производительность (м³/ч) | 30000 |
| Жидкостный нагреватель (рядность) | 3 |
| Максимальное электропотребление (кВт) | 34,2 |
| Максимальный ток (А) | 56,2 |
| Звуковое давление от корпуса min/max (дБА) | 51 / 71Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Сорбционный роторный рекуператор (регенератор)
- Жидкостный нагреватель (смесительный узел поставляется отдельно)
- Фильтры тонкой очистки класса F5 (16 шт.)
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчик температуры воздуха после ротора
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Шаговый мотор ротора с контроллером или АС-мотор с редуктором
- Система защиты роторного рекуператора
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Смесительный узел жидкостного нагревателя поставляется отдельно. Блок преднагрева, двойной нагреватель и дополнительные ступени фильтрации доступны по заказу; состав поставки фиксируют в спецификации.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 12000–35000 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 2103 Па |
|---|---|
| 4800 м³/ч | 2090 Па |
| 9600 м³/ч | 1990 Па |
| 14400 м³/ч | 1840 Па |
| 19200 м³/ч | 1642 Па |
| 24000 м³/ч | 1380 Па |
| 28800 м³/ч | 1035 Па |
| 33600 м³/ч | 601 Па |
| 35000 м³/ч | 470 Па |
Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| RE | Роторный рекуператор |
| F1, F2 | Воздушные фильтры тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| W | Жидкостный нагреватель без смесительного узла |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| D10 | Датчик температуры воздуха после ротора |
| D7 | Датчик температуры и влажности вытяжного воздуха |
Документация
Паспорт серии Orbita S 8000–30000 E/W доступен для скачивания с нашего сайта.
Скачать
Проверка исполнения перед заказом
Задайте требуемый воздухообмен, сопротивление сети, расчётные температуры и параметры теплоносителя. На графике W3R приведены 24000 м³/ч при 1380 Па и 28800 м³/ч при 1035 Па. Рабочую точку определяют по сопротивлению сети.
Предусмотрите место под корпус 2890×2818×2880 мм, подключение воздуховодов 2200×1100 мм и зону обслуживания фильтров 700 мм.
Питание — 380 В, 3 фазы, 50 Гц, максимальное электропотребление — 34,2 кВт, максимальный ток — 56,2 А. Подтвердите параметры теплоснабжения, смесительный узел и окончательную комплектацию при подборе.
| Модель | Отличия | Цена оборудования |
|---|---|---|
| Orbita S 30000 W2R | Жидкостный нагреватель (рядность): 2 | 10 355 900 ₽Цена производителя · уточняйте предложение |
Гарантия и обслуживание
Гарантия производителя на установку — 3 года с даты продажи (отгрузки со склада TURKOV) при соблюдении правил эксплуатации. Гарантийный срок не зависит от того, использовалось ли оборудование.
Для оборудования, приобретённого у официального дилера, монтаж, демонтаж, гарантийное и сервисное обслуживание обеспечивает проектно-монтажная организация.
Плановое техническое обслуживание проводят ежегодно: заменяют фильтры, проверяют воздухообмен и при необходимости очищают оборудование. Первое обслуживание — не позднее 18 месяцев с отгрузки или 12 месяцев с запуска.
Порядок обращения по гарантии →Заказать Orbita S 30000 W3R
Сообщите условия объекта и требуемые рабочие параметры. Подтвердим исполнение, комплект поставки и стоимость оборудования.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
