Роторная вентиляция Orbita S 30000 60E
Orbita S 30000 60E одновременно подаёт наружный и удаляет вытяжной воздух. Сорбционный ротор возвращает часть тепла и влаги из вытяжного потока в приточный, а электрический нагреватель мощностью 60 кВт доводит температуру притока до уставки. Номинальный расход — 30000 м³/ч; фактический расход зависит от сопротивления сети.
Производитель указывает КПД возврата тепла 76% и ориентировочную площадь обслуживания 10000 м². Площадь не заменяет расчёт по людям, назначению помещений и загрязнениям, а эффективность зависит от режима работы. Корпус секционный, с теплоизоляцией 50 мм; сторону обслуживания и направление потоков выбирают при заказе.
- Производительность 30000 м³/ч
- КПД возврата тепла 76%
- Фильтрация: F5 (G4+F5/F7/F9)
- Секционное левое/правое исполнение
- По спецзаказу: Блок преднагрева; Двойной нагреватель. Состав опций согласуют отдельно.
Рекуперация тепла и влаги
Сорбционный роторный рекуператор передаёт тепло и часть влаги из вытяжного воздуха в приточный. Производитель указывает эффективность возврата тепла 76% и работу без преднагрева при наружной температуре до −32 °C. Допустимый режим зависит от температуры и влажности вытяжного воздуха.
Электрический нагрев и управление
Исполнение 60E оснащено электрическим нагревателем мощностью 60 кВт. Автоматика TURKOV управляет вентиляторами, нагревом и ротором; система К-фактор (CAV) поддерживает расход воздуха. Для управления предусмотрены сенсорный пульт, Wi-Fi модуль и мобильное приложение, подключение к умному дому и управление с Яндекс станции.
Фильтрация и исполнение
В комплект входят шестнадцать фильтров тонкой очистки F5. Возможны дополнительные ступени G4 и варианты фильтрации F7/F9. Стальной корпус имеет теплоизоляцию 50 мм; секционное исполнение заказывают с левой или правой стороной обслуживания. Блок преднагрева и двойной нагреватель доступны по спецзаказу.
Технические характеристики
| Габариты ДxШxВ (мм) | 3190х2818х2880 |
|---|---|
| Подключение воздуховодов (мм) | 2200х1100 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 700 |
| Номинальная производительность (м³/ч) | 30000 |
| Мощность электрического нагревателя (кВт) | 60 |
| Максимальное электропотребление (кВт) | 94,2 |
| Максимальный ток (А) | Требует подтвержденияТок подключения необходимо подтвердить по электрической схеме конкретной поставки до подбора кабеля и защиты. |
| Звуковое давление от корпуса min/max (дБА) | 50 / 71Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Сорбционный роторный рекуператор (регенератор)
- Электрический нагреватель (ТЭНы)
- Фильтры тонкой очистки класса F5 (16 шт.)
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчик температуры воздуха после ротора
- Шаговый мотор ротора с контроллером или АС-мотор с редуктором
- Система защиты роторного рекуператора
- Термоконтакт
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Блок преднагрева, двойной нагреватель и дополнительные ступени фильтрации заказываются отдельно. Состав выбранного исполнения фиксируется в спецификации.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 12000–35000 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 2113 Па |
|---|---|
| 4800 м³/ч | 2099 Па |
| 9600 м³/ч | 2000 Па |
| 14400 м³/ч | 1851 Па |
| 19200 м³/ч | 1654 Па |
| 24000 м³/ч | 1394 Па |
| 28800 м³/ч | 1052 Па |
| 33600 м³/ч | 622 Па |
| 35000 м³/ч | 0 Па |

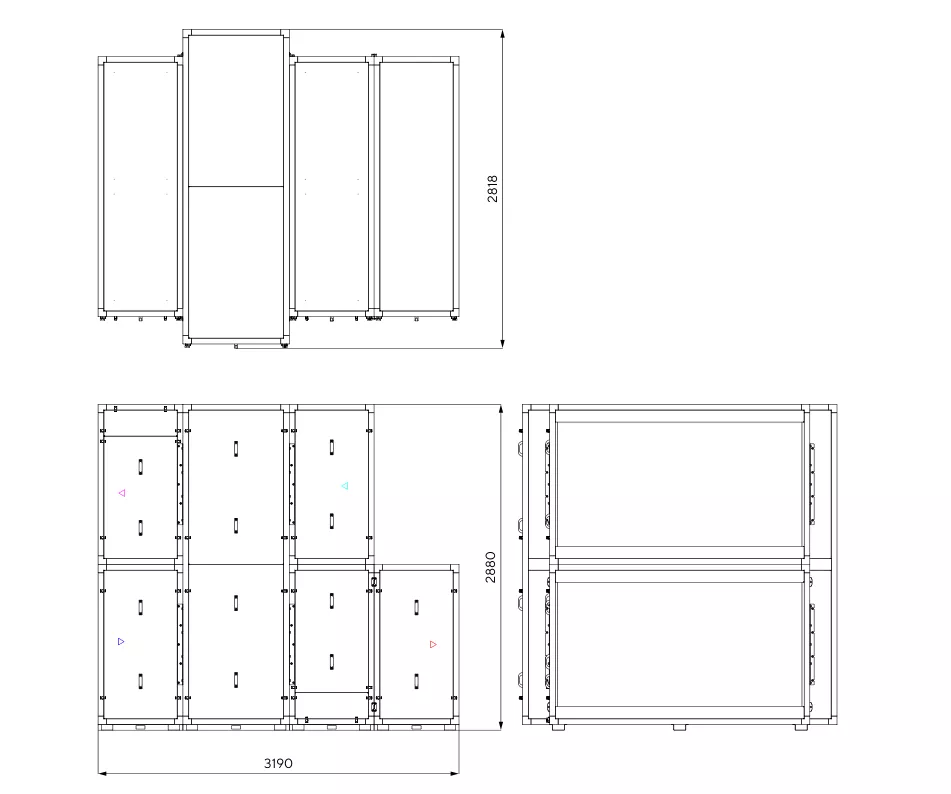

Чертежи и схемы

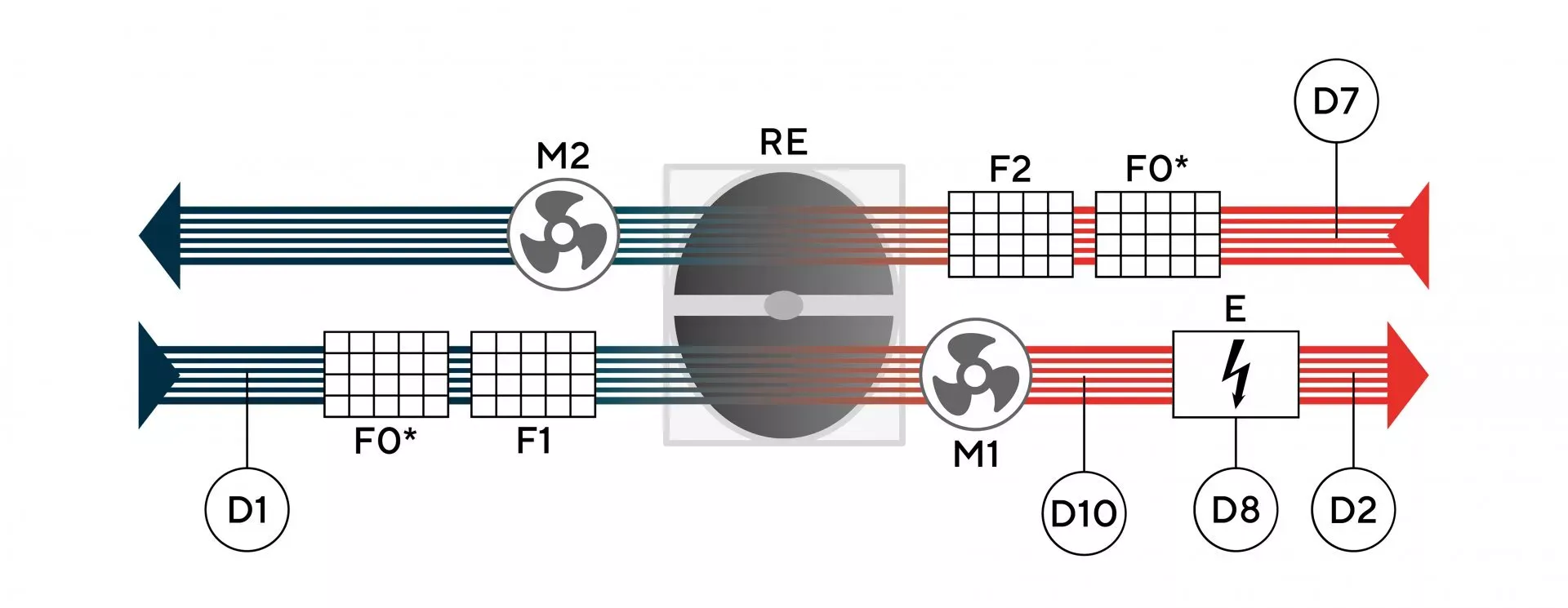

| М1, М2 | ЕС-вентиляторы |
|---|---|
| RE | Роторный рекуператор |
| F1, F2 | Воздушные фильтры тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| Е | Электрический нагреватель (ТЭНы) |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D10 | Датчик температуры воздуха после ротора |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| D8 | Термоконтакт |
Документация
Паспорт серии Orbita S 8000–30000 E/W доступен для скачивания с нашего сайта.
Скачать
Проверка исполнения перед заказом
Подберите расход воздуха и рабочую точку по графику с учётом сопротивления воздуховодов и фильтров. Номинальная производительность — 30000 м³/ч.
Предусмотрите воздуховоды 2200×1100 мм, место под установку 3190×2818×2880 мм и свободную зону обслуживания фильтров 700 мм. Сторону обслуживания согласуйте при заказе.
Для исполнения 60E требуется трёхфазное питание 380 В. Ток подключения, схему защиты и кабель необходимо подтвердить по электрической схеме поставляемой установки.
| Модель | Отличия | Цена оборудования |
|---|---|---|
| Orbita S 30000 50E | Мощность электрического нагревателя (кВт): 50; Максимальное электропотребление (кВт): 84,2 | 9 244 600 ₽Цена производителя · уточняйте предложение |
| Orbita S 30000 70E | Мощность электрического нагревателя (кВт): 70; Максимальное электропотребление (кВт): 104,2 | 9 354 600 ₽Цена производителя · уточняйте предложение |
Гарантия и обслуживание
Гарантия производителя на установку — 3 года с даты продажи (отгрузки со склада TURKOV) при соблюдении правил эксплуатации. Гарантийный срок не зависит от того, использовалось ли оборудование.
Для оборудования, приобретённого у официального дилера, монтаж, демонтаж, гарантийное и сервисное обслуживание обеспечивает проектно-монтажная организация.
Плановое техническое обслуживание проводят ежегодно: заменяют фильтры, проверяют воздухообмен и при необходимости очищают оборудование. Первое обслуживание — не позднее 18 месяцев с отгрузки или 12 месяцев с запуска.
Порядок обращения по гарантии →Заказать Orbita S 30000 60E
Сообщите условия объекта и требуемые рабочие параметры. Подтвердим исполнение, комплект поставки и стоимость оборудования.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
