Климатический комплекс с осушителем HYDRA X 2000 WD2R

Подготовка воздуха и компрессорное осушение

Hydra X 2000 WD2R подаёт наружный воздух и удаляет влажный вытяжной поток. Испаритель охлаждает приток с выделением конденсата, конденсатор отводит тепло в выбросной канал. Рекуператор возвращает тепло, двухрядный нагреватель обеспечивает догрев, заслонки регулируют рециркуляцию.

Ориентир до 50 м² зеркала воды рассчитан для климата Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. При других параметрах и посещаемости бассейна необходим расчёт испарения и воздухообмена.

• Кривая точного WD2R даёт 410 Па при 2000 м³/ч. Рекомендуемая рабочая зона — 700–2100 м³/ч.
• Холодопроизводительность — 7 кВт. Максимальное электропотребление по карточке — 3,9 кВт, ток — 19 А; питание — 220 В, одна фаза, 50 Гц.
• Заявленный возврат тепла — 75%, теплоизоляция — 50 мм. В комплекте два фильтра F5; приточный F7 согласуют как опцию.
• Звуковое давление 42 / 57 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Акустику помещений и сети проверяют по проекту.

Условия осушения и закрытого зеркала

Компрессор включается при наружной температуре выше +15 °C, активных функциях поддержания влажности и компрессорного осушения, полностью открытых уличных заслонках и скорости вентиляторов выше заданного ограничения. Ниже +15 °C компрессор не запускается.

В режиме закрытого зеркала у Hydra X WD фреоновый контур отключён, влагу удаляет наружный воздух. После достижения уставки влажности X переходит в ожидание на 120 минут, затем проверяет влажность; активацию режима выполняют через сухой контакт D9 по паспорту.

Байпас доступен для X 2000 по спецзаказу: он направляет вытяжку в обход рекуператора и уменьшает нагрев притока при более прохладном наружном воздухе. Холодопроизводительность 7 кВт не задаёт осушение в литрах без расчётных условий.

Размеры, два дренажа и сервис

Габариты — 2445 × 986 × 1447 мм, масса — 418 кг, воздуховоды — 500 × 250 мм. X 2000 разделяется на три блока для заноса; работы выполняют квалифицированные специалисты по паспорту.

Веб-карточка указывает 800 мм для фильтров. Паспорт предусматривает 750 мм для открытия крышек и 850 мм для фильтров и полного обслуживания. Верхние боковые панели дают доступ к испарителю, компрессору и конденсатору; центральная — к рекуператору.

• Размещение — в тёплой зоне; холодное размещение запрещено. Обязательна пусконаладка с балансировкой расходов.
• Нужны два дренажа 25 мм: рекуператора при давлении выше атмосферного и испарителя при давлении ниже атмосферного. Второй дренаж Hydra X WD расположен на боковой панели.
• Сторону исполнения X определяют по направлению наружного воздуха к бассейну: дренаж и сервисные узлы слева — L, справа — R. Сторону согласуют с воздуховодами и доступом.
• Максимальный ток в карточке — 19 А, в общей таблице XM 2000 WD2R220 — 20 А. Кабель и защиту согласуют по спецификации поставки.
• Температуру и расход теплоносителя подбирают для двухрядного нагревателя. Насос смесительного узла по паспорту рассчитан на калорифер и до 2 м трассы подачи; для большей длины предусматривают подпорный насос.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки с электроприводом и возвратной пружиной (уличные)
• Заслонки оттайки рекуператора
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Фреоновый контур (испаритель, конденсатор, компрессор)
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Испаритель, конденсатор и компрессор входят в WD2R вместе с автоматикой, сенсорным пультом, Wi-Fi-модулем и двумя фильтрами F5. Преднагрев, электрический нагреватель, байпас и внешний жидкостный нагреватель — по спецзаказу; их состав и стоимость согласуют отдельно.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 700–2100 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

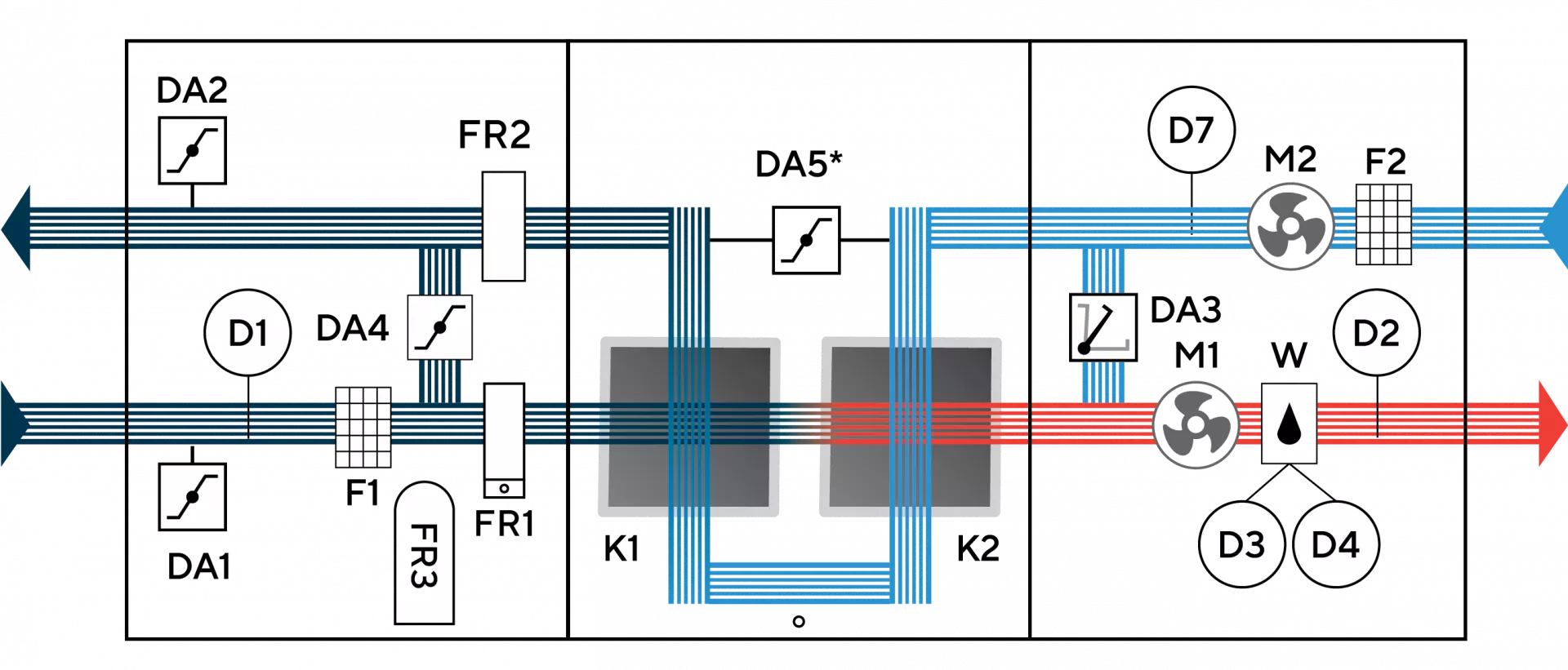

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Hydra X/V 1000–5000 W/WD, версия 07.05.2026; DWG общий, BIM — для X 2000 W/WD. Используйте схемы X WD. Печатные страницы: компрессор 25, закрытое зеркало 27, чертёж 31, сервис 37–38, дренаж 40, блоки 44–45, электрическая таблица 46, теплоноситель 61.

Подбор Hydra X 2000 WD2R

Сопоставьте сопротивление сети с кривой WD2R: 410 Па при 2000 м³/ч, рекомендуемая зона 700–2100 м³/ч.

Проверьте летнюю влаговую нагрузку, условия включения компрессора и режим закрытого зеркала. Нагреватель подбирают по теплоносителю; байпас согласуют отдельно.

Подтвердите сторону корпуса, два дренажа, путь заноса, электрическую спецификацию и сервисный проход с учётом паспортных 850 мм.

Гарантия и обслуживание

По паспорту Hydra X/V 1000–5000 W/WD гарантия на оборудование и рекуператор — 3 года с даты продажи (передачи), при соблюдении требований к монтажу, эксплуатации и обслуживанию. Гарантийный талон и документы о покупке необходимо сохранить.

Паспорт требует первое плановое обслуживание не позднее 18 месяцев с продажи или 12 месяцев с запуска; далее — не реже одного раза в 12 месяцев. Проверяют фильтры, воздушные клапаны и воздухообмен, при необходимости очищают нагреватель, рекуператор и дренаж. Работы по обслуживанию согласуются отдельно.
