Климатический комплекс с осушителем HYDRA V 3500 WD2R

Вентиляция с компрессорным осушением

Hydra V 3500 WD2R объединяет воздухообмен с фреоновым контуром. Испаритель охлаждает воздух с выделением конденсата, а конденсатор отводит тепло в выбросной поток. Полипропиленовый рекуператор возвращает тепло, жидкостный нагреватель выполняет догрев, рециркуляционная заслонка регулирует возврат воздуха.

Ориентир до 88 м² зеркала воды получен для климата Москвы: воздух +30 °C и 60% влажности, вода +28 °C, с учётом обходных дорожек. Для другого режима или региона нужны расчёт испарения и проверка достаточности осушения.

• Номинальный расход — 3500 м³/ч. В исходных данных кривой производителя обнаружено несоответствие количества точек расхода и давления; достоверную аэродинамическую характеристику необходимо уточнить до подбора.
• Холодопроизводительность — 14 кВт; максимальное электропотребление — 7,8 кВт; максимальный ток — 15 А при трёхфазном питании 380 В, 50 Гц.
• В комплекте четыре фильтра F5, вариант F7 согласуется отдельно. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Звуковое давление 43 / 60 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Оно не определяет готовый уровень шума в бассейне.

Условия работы осушителя

По паспорту компрессор может включаться при наружной температуре выше +15 °C, активных функциях поддержания влажности и компрессорного осушения, полностью открытых уличных заслонках и скорости вентиляторов выше заданного ограничения. При наружной температуре ниже +15 °C компрессор не запускается.

В режиме закрытого зеркала у Hydra V WD фреоновый контур отключён: влагу удаляет наружный воздух. Холодопроизводительность 14 кВт не заменяет расчёт количества удаляемой влаги при конкретных температуре и влажности.

Монтаж и сервис WD2R

Габариты — 2594 × 1138 × 1902 мм, масса — 545 кг, воздуховоды — 700 × 400 мм. Левое или правое исполнение и путь заноса согласуют до поставки. Питание WD2R трёхфазное, тогда как одноимённая версия W использует 220 В; эти подключения не взаимозаменяемы.

Веб-карточка указывает 700 мм для фильтров. В паспорте для V 3500 W/WD: 700 мм для открытия крышек, 550 мм для замены фильтров и 1000 мм для полного обслуживания. Сервисный проход согласуют по документации конкретного исполнения.

• Размещение — в тёплой зоне; холодное размещение запрещено паспортом.
• Нужны два дренажа по 25 мм: от рекуператора и испарителя. В первом канале давление выше атмосферного, во втором — ниже; схемы отвода выбирают по паспорту.
• Жидкостный нагреватель требует согласованных температуры и расхода теплоносителя. Паспорт предусматривает подпорный насос при трассе подачи длиннее 2 м; насосную часть проверяют по проекту.
• Электроснабжение рассчитывают по параметрам WD2R 380 В и 15 А. Пусконаладка включает проверку воздухообмена, нагрева, дренажа и настроек осушения.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (4 шт.)
• Заслонки с электроприводом и возвратной пружиной (уличные)
• Заслонка оттайки рекуператора
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Фреоновый контур (испаритель, конденсатор, компрессор)
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Фреоновый контур с испарителем, конденсатором и компрессором входит в описанную комплектацию WD2R. Предусмотрены автоматика, сенсорный пульт и Wi-Fi-модуль. Блок преднагрева, электрический и внешний жидкостный нагреватели — по спецзаказу; их применение и стоимость согласуются отдельно.

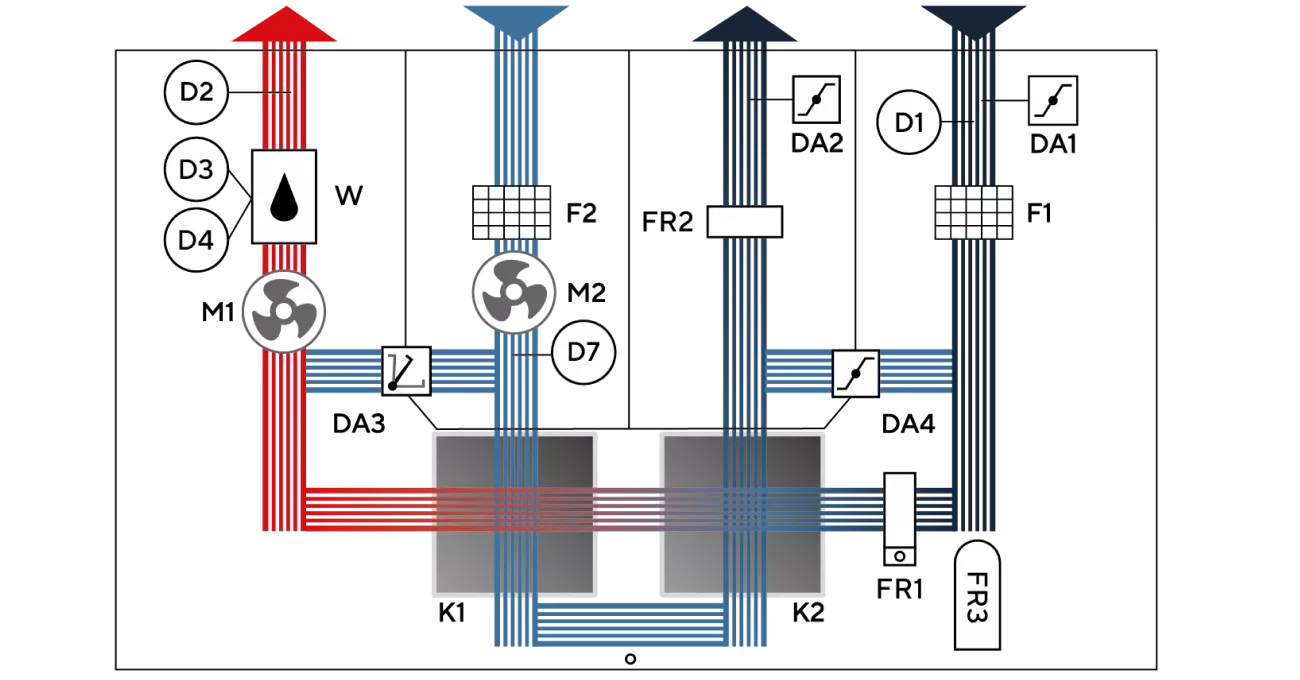

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт и DWG охватывают семейство Hydra X/V W/WD, BIM — Hydra V 3500 W/WD. Выбирайте схему WD с FR1, FR2 и FR3. Печатные страницы паспорта: компрессор — 25, чертёж V 3500 — 34, сервис — 38, дренаж — 40, электрические исполнения — 60.

Что подтвердить до заказа

Запросите согласованную аэродинамическую характеристику именно V 3500 WD2R. В исходных данных TURKOV 10 значений расхода и 9 значений давления; для окончательного подбора по сопротивлению сети требуется уточнённая кривая.

Проверьте летнюю влаговую нагрузку, условия включения компрессора и режим закрытого зеркала. Нужны регион, температура воды, посещаемость и график использования бассейна.

Согласуйте трёхфазное питание, теплоноситель и насосную часть, два дренажа, сторону корпуса и проход полного обслуживания. Для сервисного комплекта учитывайте четыре фильтра F5.

Гарантия и обслуживание

По паспорту гарантия на оборудование и рекуператор — 3 года с даты продажи (передачи), при соблюдении требований монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое обслуживание — не позднее 18 месяцев с продажи или 12 месяцев с запуска, далее — не реже одного раза в 12 месяцев. Для WD проверяют холодильный контур, фильтры, клапаны, воздухообмен и дренаж. Стоимость обслуживания согласуется отдельно.
