Климатический комплекс с рекуперацией HYDRA V 3000 W2R

Подготовка воздуха для бассейна

Hydra V 3000 W2R удаляет влажный воздух и подаёт наружный, возвращая тепло вытяжного потока в полипропиленовом рекуператоре. Догрев обеспечивает жидкостный нагреватель со смесительным узлом. Рециркуляционная заслонка регулирует долю воздуха, возвращаемую в помещение.

Ориентир зеркала воды до 76 м² дан для московского климата при воздухе +30 °C и 60% влажности, воде +28 °C и с учётом обходных дорожек. При другом регионе, температуре воды или посещаемости выбор проверяют расчётом испарения и воздухообмена.

• Рабочая точка на собственной кривой — 452 Па при 3000 м³/ч. Рекомендуемый диапазон расхода 1000–3150 м³/ч; расход в реальной сети зависит от её сопротивления.
• Возврат тепла заявлен на уровне 75%, теплоизоляция корпуса — 50 мм. Стандартные фильтры F5 — 2 шт.; вариант F7 согласуется отдельно.
• В стандартном описании присутствуют автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Настройку интеграции с умным домом и Яндекс Станцией согласуют для объекта.
• Звуковое давление 44 / 63 дБА относится к расстоянию 2 м и минимальному/максимальному воздухообмену. Для оценки шума в бассейне нужен акустический расчёт.

Нагрев и ограничения летнего режима

W2R означает двухрядный жидкостный нагреватель. Требуются согласованные параметры теплоносителя; максимальное электрическое потребление 2,4 кВт нельзя использовать как тепловую мощность нагрева.

Встроенного конденсационного осушителя у W2R нет. Возможность удаления влаги летом зависит от наружного воздуха. Если расчёт показывает недостаток осушения, требуется дополнительное решение; возможности версии WD не относятся к W2R.

Размещение и обслуживание V 3000 W2R

Корпус — 2242 × 1137 × 1572 мм, масса — 387 кг, воздуховоды — 300 × 600 мм. Предусмотрены левое и правое исполнения. До заказа нужно проверить путь заноса и доступ к сервисным панелям.

Карточка производителя указывает для фильтров 700 мм. В паспорте V 3000 W/WD открытие крышек требует 700 мм, замена фильтров — 550 мм, полное обслуживание — 1000 мм. Для планировки технического помещения следует согласовать проход с учётом полного сервиса, а не только замены фильтров.

• Питание — 380 В, три фазы, 50 Гц; максимальный ток — 4,1 А. Кабель и защиту выбирают по проекту и паспорту исполнения.
• Установка предназначена для тёплой зоны; размещение в холодной зоне паспорт запрещает.
• Дренаж рекуператора имеет подключение 25 мм. Отвод конденсата обязателен и для версии без компрессора.
• Верхняя панель откидная на защёлках, центральная для доступа к рекуператору закреплена болтами. После подключения требуется пусконаладка с проверкой расходов и настроек автоматики.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Блок преднагрева, электрический и внешний жидкостный нагреватели перечислены по спецзаказу. Их применимость и стоимость согласуются отдельно. Фреоновый контур и байпас в стандартную комплектацию V 3000 W2R не включены.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 1000–3150 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

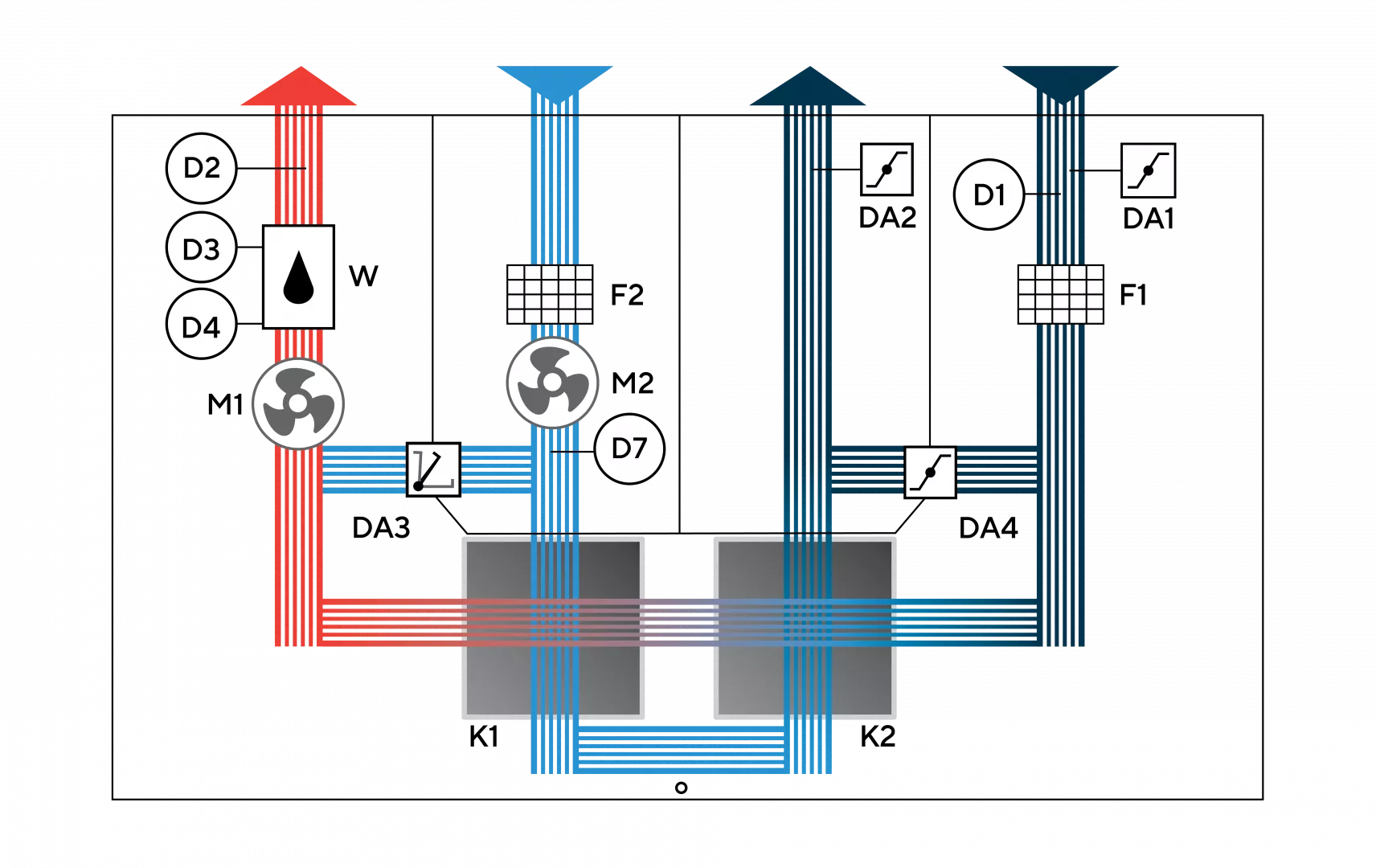

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт и DWG общие для ряда Hydra X/V W/WD, BIM — для Hydra V 3000 W/WD. Для W2R выбирайте схему без холодильного контура. Чертёж V 3000 находится на печатной странице 33, сервисные расстояния — на странице 38 паспорта.

Проверка проекта перед заказом

Сверьте проектное сопротивление с кривой V 3000 W2R: 452 Па при 3000 м³/ч, рекомендуемая зона 1000–3150 м³/ч. Графики соседних размеров и WD не заменяют эту характеристику.

Рассчитайте зимний и летний влагобаланс с учётом региона, температуры воды, посещаемости и укрытия зеркала бассейна.

Подтвердите теплоноситель, трёхфазное электроснабжение, сторону корпуса, дренаж и проход полного обслуживания. Паспорт разделяет расстояния 700, 550 и 1000 мм по выполняемой операции.

Гарантия и обслуживание

По паспорту гарантия на оборудование и рекуператор — 3 года с даты продажи (передачи), при соблюдении требований монтажа, эксплуатации и обслуживания. Нужны документы о покупке и заполненный гарантийный талон.

Первое плановое обслуживание по паспорту — не позднее 18 месяцев с продажи или 12 месяцев с запуска. Последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен; очистку рекуператора, нагревателя и дренажа выполняют по необходимости. Стоимость обслуживания согласуется отдельно.
