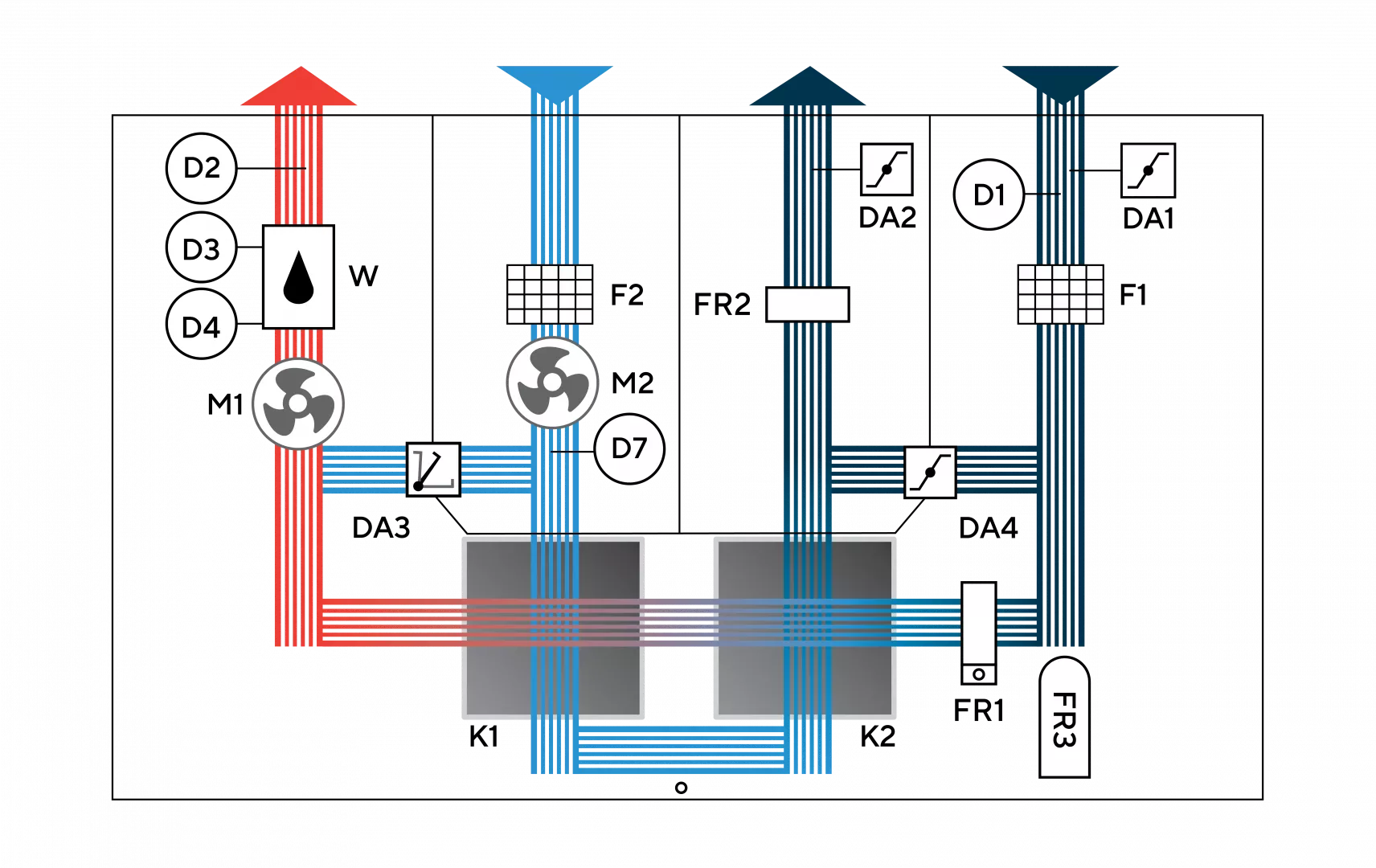

Климатический комплекс с осушителем HYDRA V 2000 WD2R

Вентиляция с дополнительным компрессорным осушением

В версии WD2R фреоновый контур помогает удалять влагу из приточного воздуха, когда возможностей наружного воздуха недостаточно. Воздух охлаждается на испарителе; избыточное тепло от конденсатора уходит в выбросной поток. Рекуператор и жидкостный нагреватель участвуют в подготовке притока, а рециркуляция регулирует воздухообмен по условиям бассейна.

На странице модели указан ориентир зеркала воды до 50 м². Это расчёт для московского климата при воздухе +30 °C, влажности 60% и воде +28 °C, с учётом обходных дорожек. Для другого режима использования и климата нужна проверка влаговой нагрузки.

• При 2000 м³/ч собственная кривая WD2R показывает 410 Па статического давления. В версии W2R без компрессорного контура — 441 Па, поэтому графики не взаимозаменяемы.
• Холодопроизводительность — 7 кВт; максимальное электропотребление — 3,9 кВт; максимальный ток — 19 А. Эти параметры относятся к WD2R, а не к обычной W2R.
• Возврат тепла — заявленные 75%, теплоизоляция корпуса — 50 мм. Два фильтра F5 входят в описанный комплект; F7 указан как согласуемый вариант.
• Управление включает автоматику, сенсорный пульт и Wi-Fi-модуль; интеграцию с умным домом и Яндекс Станцией согласуют при настройке.

Условия работы компрессора

Паспорт Hydra X/V 1000–5000 W/WD допускает включение компрессора при наружной температуре выше +15 °C. Также должны быть включены поддержание влажности и функция компрессорного осушения, уличные заслонки полностью открыты, скорость вентиляторов — выше заданного ограничения. При наружной температуре ниже +15 °C компрессор не запускается.

В режиме закрытого зеркала фреоновый контур Hydra V WD не работает: влагу удаляет наружный воздух. При проектировании нужно проверить весь набор рабочих режимов, а не считать компрессор постоянно действующим.

Показатель 7 кВт не определяет сам по себе количество удаляемой воды. Производительность осушения нужно проверять при расчётных температуре и влажности воздуха; неподтверждённое значение в литрах в сутки здесь не заявляется.

Что меняется при монтаже WD2R

Габариты V 2000 WD2R — 1916 × 986 × 1402 мм, масса — 359 кг. Воздуховоды — 250 × 500 мм. Корпус выпускается в левом и правом исполнении; сторону и путь заноса согласуют до поставки.

Веб-страница называет 800 мм зоной фильтров, но паспорт для Hydra V 2000 W/WD указывает 850 мм для замены фильтров и полного обслуживания. 700 мм в том же паспорте относятся к открытию крышек. Сервисный проход требуется подтвердить по документации фактической поставки.

• Оборудование устанавливают в тёплой зоне; паспорт запрещает холодные зоны размещения.
• Нужны два отвода конденсата по 25 мм: от рекуператора и от испарителя. Давление в первом дренажном канале выше атмосферного, во втором — ниже; применяются соответствующие схемы подключения из паспорта.
• Электроснабжение проверяют для максимального тока WD2R 19 А и питания 220 В, одна фаза, 50 Гц. Данные W2R с меньшей электрической нагрузкой для этой проверки не подходят.
• Двухрядный нагреватель требует согласованных температуры и расхода теплоносителя. При пусконаладке проверяют воздухообмен, водяной нагрев и настройки осушения.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки с электроприводом и возвратной пружиной (уличные)
• Заслонки оттайки рекуператора
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Фреоновый контур (испаритель, конденсатор, компрессор)
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Испаритель, конденсатор и компрессор относятся к стандартному описанию WD2R. Блок преднагрева, электрический нагреватель и внешний жидкостный нагреватель указаны как опции по спецзаказу; их применимость и стоимость согласуют отдельно.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 700–2100 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт и DWG охватывают несколько Hydra X/V, BIM — Hydra V 2000 W/WD. Для этой карточки выбирайте схемы WD с компрессорным контуром: условия компрессора — печатная страница 25, размеры V 2000 — 31, обслуживание — 38, два дренажа — 40.

Проверка воздухообмена, холода и подключений

Сравните проектную рабочую точку с кривой WD2R: 410 Па при 2000 м³/ч, рекомендуемая зона 700–2100 м³/ч. Учтите сопротивление фильтров, воздуховодов и воздухораспределителей.

Для летнего расчёта нужны наружные условия, температура воды, площадь чаши, посещаемость и укрытие зеркала. Холодопроизводительность 7 кВт рассматривают вместе с влаговой нагрузкой и условиями включения компрессора.

До заказа подтвердите сторону корпуса, электроснабжение, теплоноситель, два дренажа и проход для сервисных работ. Габариты похожей W2R не подтверждают её электрические параметры или массу для WD2R.

Гарантия и обслуживание

Паспорт устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при выполнении правил монтажа, эксплуатации и обслуживания. Необходимы документы о покупке и заполненный гарантийный талон.

Первое ПТО по паспорту — не позднее 18 месяцев с продажи или 12 месяцев с запуска; далее — не реже одного раза в 12 месяцев. Для WD предусмотрена проверка холодильного контура наряду с фильтрами, клапанами, воздухообменом и дренажом. Обслуживание согласуется отдельно и не объявляется бесплатным.
