Для бассейна с расчётным воздухообменом 1500 м³/ч
Hydra V 1500 W2R объединяет приток, вытяжку, возврат тепла и регулирование рециркуляции. Влажный воздух удаляется из бассейна; часть его тепла передаётся приточному потоку в полипропиленовом рекуператоре. Догрев выполняется жидкостным нагревателем, а доля наружного воздуха регулируется заслонками по условиям в помещении.
В карточке производителя указан ориентир до 38 м² зеркала воды. Он относится к климату Москвы, воздуху бассейна +30 °C при влажности 60%, воде +28 °C и учитывает обходные дорожки. При другом климате, температуре воды или режиме посещения подбор нужно пересчитать.
- 1500 м³/ч при статическом давлении 516 Па — точка исходного графика этой модели. Рекомендуемая зона расхода на графике: 500–1580 м³/ч.
- КПД возврата тепла, указанный производителем, — 75%. Корпус имеет теплоизоляцию 50 мм.
- В стандартном описании комплекта — два фильтра F5. Фильтрацию F7, указанную как вариант, нужно согласовать отдельно.
- Автоматика, сенсорный пульт и Wi-Fi-модуль предусмотрены в комплектации. Есть возможность интеграции с умным домом и управления с Яндекс Станции.
W2R, WD и сторона исполнения
W2R означает жидкостный нагреватель со смесительным узлом и двумя рядами. V — вертикальный однонаправленный корпус. Для заказа требуется выбрать левое или правое исполнение по проекту воздуховодов и расположению сервисных панелей.
Отсутствие D в обозначении означает отсутствие встроенного конденсационного осушителя. В летнюю влажную погоду возможности осушения наружным воздухом ограничены его влагосодержанием. Нужен расчёт летнего режима; характеристики компрессорного контура Hydra WD не относятся к этой поставке.
Размещение и обслуживание Hydra V 1500
Габариты корпуса — 1910 × 886 × 1402 мм, масса — 256 кг, подключения воздуховодов — 250 × 500 мм. Проверяйте не только место установки, но и путь заноса, опору и доступ к сервисным панелям.
У Hydra V 1500 верхняя сервисная панель откидная, на защёлках. В паспорте для открытия крышек указано 700 мм, для замены фильтров и полного обслуживания — 750 мм. На веб-странице 700 мм названо зоной обслуживания фильтров. Из-за этого расхождения размер прохода нужно подтвердить для поставляемого исполнения до монтажа.
- Паспорт запрещает размещать оборудование в холодных зонах: требуется подходящее тёплое техническое помещение.
- Предусмотрите дренаж рекуператора с подключением 25 мм. Конденсат образуется и в версии W без компрессорного осушителя.
- Для нагревателя нужны согласованные температура и расход теплоносителя. Электропотребление 1,2 кВт не описывает тепловую мощность нагрева.
- Питание — 220 В, одна фаза, 50 Гц; указанный максимальный ток — 5,8 А. Электрическое подключение и пусконаладка с проверкой расходов выполняются по паспорту.
Технические характеристики
| Габариты ДxШxВ (мм) | 1910х886х1402 |
|---|---|
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | Требует согласования: 700 / 750700 мм — карточка; паспорт на печатной странице38: для открытия крышек700 мм, для фильтров и полного обслуживания750 мм. |
| Подключение воздуховодов (мм) | 250х500 |
| Номинальная производительность (м³/ч) | 1500 |
| Жидкостный нагреватель (рядность) | 2 |
| Максимальное электропотребление (кВт) | 1,2 |
| Максимальный ток (А) | 5,85,8 А — веб-карточка; общая таблица VM 1500 W2R220 в паспорте, стр46, указывает 6 А. Кабель и защиту согласуют по электрической спецификации поставки. |
| Звуковое давление от корпуса min/max (дБА) | 36 / 55Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 256 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Перекрёстно-противоточный полипропиленовый рекуператор
- Жидкостный нагреватель со смесительным узлом
- Фильтры тонкой очистки класса F5 (2 шт.)
- Заслонки оттайки рекуператора
- Заслонки с электроприводом и возвратной пружиной
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Система защиты от обмерзания
- Дренажная система
- Рециркуляционная заслонка с управлением 0-10 В (0…100%)
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Комплектация приведена для W2R. Блок преднагрева, электрический нагреватель и внешний жидкостный нагреватель отмечены производителем как позиции по спецзаказу; состав и стоимость согласуются отдельно. Оборудование компрессорного контура версии WD в этот список не включено.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 500–1580 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 907 Па |
|---|---|
| 300 м³/ч | 887 Па |
| 600 м³/ч | 838 Па |
| 900 м³/ч | 761 Па |
| 1200 м³/ч | 655 Па |
| 1500 м³/ч | 516 Па |
| 1800 м³/ч | 339 Па |
| 2100 м³/ч | 121 Па |
| 2260 м³/ч | 0 Па |

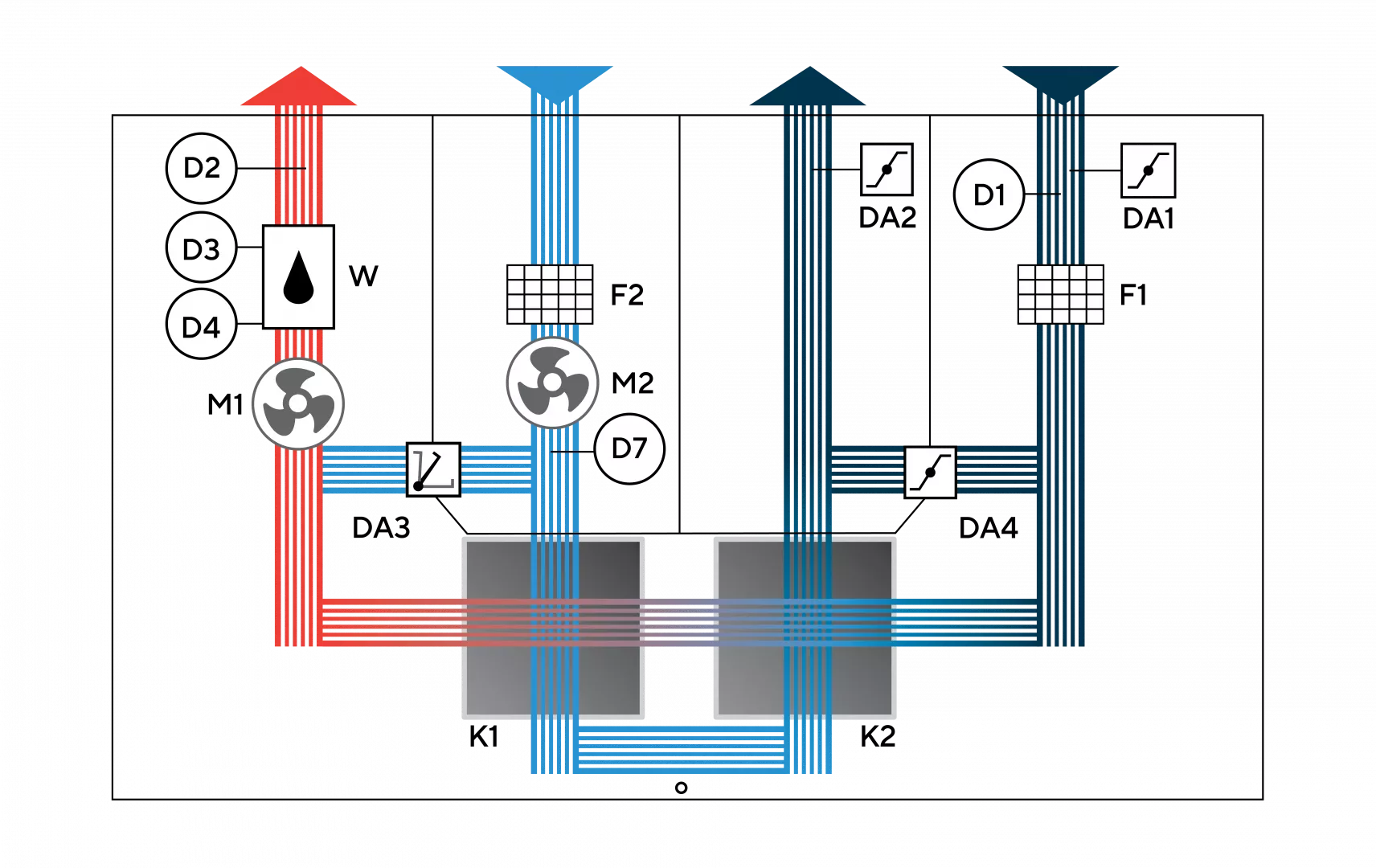

Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| F1, F2 | Воздушные фильтры тонкой очистки |
| K1, K2 | Полипропиленовый рекуператор |
| W | Жидкостный нагреватель со смесительным узлом |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| DA1 | Заслонка с электроприводом и возвратной пружиной (приток) |
| DA2 | Заслонка с электроприводом и возвратной пружиной (выброс) |
| DA3 | Рециркуляционная заслонка |
| DА4 | Заслонка оттайки рекуператора |
Документация
Паспорт и DWG общие для ряда Hydra X/V; BIM — для Hydra V 1500 W/WD. Используйте схемы версии W. Наличие WD в названии файла не означает, что в W2R входит компрессорный осушитель. Размеры Hydra V 1500 приведены на печатной странице 30 паспорта, зоны обслуживания — на странице 38.
Что проверить при подборе этой модели
Сопоставьте требуемые 1500 м³/ч с сопротивлением сети: исходный график показывает 516 Па в номинальной точке. При подборе учитывают фильтры, воздуховоды и воздухораспределители, а не только число 1500 в обозначении.
Проверьте влагобаланс в зимнем и летнем режимах. Для оценки нужны регион, площадь и температура воды, температура воздуха, посещаемость и режим укрытия чаши.
Подтвердите мощность двухрядного жидкостного нагревателя при доступном теплоносителе, левую/правую компоновку, дренаж и сервисный проход. Исполнения W и WD решают задачу летнего осушения по-разному и не подменяют друг друга без расчёта.
Гарантия и обслуживание
По паспорту Hydra X/V 1000–5000 W/WD гарантия на оборудование и рекуператор — 3 года с даты продажи (передачи), при соблюдении требований к монтажу, эксплуатации и обслуживанию. Гарантийный талон и документы о покупке необходимо сохранить.
Паспорт требует первое плановое обслуживание не позднее 18 месяцев с продажи или 12 месяцев с запуска; далее — не реже одного раза в 12 месяцев. Проверяют фильтры, воздушные клапаны и воздухообмен, при необходимости очищают нагреватель, рекуператор и дренаж. Работы по обслуживанию согласуются отдельно.
Порядок обращения по гарантии →Заказать Hydra V 1500 W2R
Сообщите регион, площадь и температуру воды, режим использования бассейна. Для объекта с проектом нужны расчётный расход и сопротивление сети, параметры теплоносителя и выбранная сторона корпуса. Подтвердим комплектацию Hydra V 1500 W2R и условия поставки.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
