Приточно-вытяжная установка CRIOVENT S 6000 W2R

Вентиляция с четырьмя ступенями рекуперации

CrioVent S 6000 W2R подаёт очищенный наружный воздух и удаляет воздух из помещений. Приточный и вытяжной потоки проходят фильтры и четыре ступени энтальпийного рекуператора; жидкостный нагреватель после рекуператора догревает приток до заданной температуры.

Производитель указывает КПД возврата тепла 85% и ориентировочную площадь до 2000 м². Площадь не заменяет расчёт воздухообмена по назначению помещений, людям и нагрузкам. Возврат влаги не является самостоятельным увлажнением, а для охлаждения нужен отдельный охладитель.

W2R означает двухрядный жидкостный нагреватель. Максимальное электропотребление установки — 7,4 кВт, максимальный ток — 12 А, питание 380 В, три фазы, 50 Гц. Эти электрические параметры не являются тепловой мощностью нагревателя: её рассчитывают по расходу воздуха, температурному графику и расходу теплоносителя.

• Номинальный расход 6000 м³/ч; фактическую рабочую точку определяют по графику давления и сопротивлению вентиляционной сети.
• Четырёхступенчатый энтальпийный рекуператор, EC-вентиляторы и стальной каркасно-панельный корпус с теплоизоляцией 50 мм.
• В штатной комплектации четыре фильтра F5. Варианты G4+F5, F7 и F9 указаны производителем как варианты фильтрации; состав и сопротивление выбранного комплекта согласуют отдельно.
• Сенсорный проводной пульт, автоматика TURKOV, Wi-Fi и управление через приложение. Для интеграции «Умный дом» паспорт указывает Modbus через RS-485 пульта; подключение к Яндекс-станции заявлено на странице производителя.
• По спецзаказу: перевёрнутое исполнение, блок преднагрева, двойной нагреватель и внешний жидкостный нагреватель. Эти опции не входят автоматически в стандартный W2R.

Условия работы при низкой температуре

Для CrioVent S с жидкостным нагревателем паспорт различает окружающий воздух и обрабатываемый наружный воздух. При теплоносителе «вода» окружающая температура должна быть +5…+45 °C, при антифризе 45% — −30…+45 °C; влажность вокруг оборудования 5–90%. Морозостойкость рекуператора до −45 °C не разрешает размещать водяной контур в таких же условиях.

При наружном воздухе −45…−25 °C вытяжной должен иметь +22…+45 °C и среднюю влажность 1–25%; при −25…0 °C — +20…+45 °C и 1–40%; при 0…+10 °C — +15…+45 °C и 1–50%. Для улицы +10…+20 °C допускается вытяжной +10…+45 °C и 1–60%, для +20…+45 °C — та же температура вытяжного и 1–80%.

Поэтому отметка «до −45 °C» не означает работу при любой влажности помещений или без защиты жидкостного контура. Преднагреватель — отдельная опция; нижний предел до −55 °C зависит от его мощности и расхода. Паспортная строка с преднагревателем требует окружающую температуру +5…+45 °C. Такой предел не приписывается штатному W2R.

Нельзя подключать кухонные вытяжки, бассейны, сауны, бани, покрасочные камеры и помещения с высокой запылённостью или постоянными высокими влагопритоками. Санузлы и ванные допускаются только при корректном проектировании и согласованной перенастройке на повышенную влажность.

Размеры, масса и размещение секций

На точной странице, размерном чертеже и в таблице жидкостного исполнения на странице 17 паспорта указано 3945×946×2310 мм (Д×Ш×В), подключения 786×955 мм. В старой таблице на странице 31 размеры совпадают, но расход указан 6050 м³/ч вместо 6000. Для заказа используйте согласованный технический лист конкретного исполнения.

Паспортные размеры отдельных секций в порядке Д×В×глубина: рекуператор 1855×2133×912 мм; фильтровая секция 520×1055×886 мм; вытяжной вентилятор 870×1055×886 мм; приточный вентилятор с жидкостным нагревателем 1220×1245×926 мм. По ним проверяют маршруты заноса, учитывая упаковку, смесительный узел и оснастку.

Масса на сайте задана диапазоном 836–840 кг без разбивки по комплектации. Расчёт основания, разгрузку, массы отдельных секций и подъём согласуют по конкретной поставке. Оборудование поставляется блоками на паллетах; готовность внутренних узлов не отменяет сборку и наладку на объекте.

Сначала устанавливают секцию рекуператора, затем нижние и верхние секции, строго по заводской нумерации. Блок приточного вентилятора и нагревателя не разъединяют. Сервисные двери всех секций должны быть с одной стороны; после сборки соединяют электрические разъёмы и устанавливают канальные датчики.

Доступ для обслуживания и наружный монтаж

Правое или левое исполнение выбирают при заказе по направлению «с улицы в дом»; оно определяет сторону сервиса и не меняется вне завода. Штатное исполнение — правое. Для замены фильтров оставляют 500 мм и возможность полностью открыть и снять двери; оборудование нельзя зашивать без доступа для демонтажа.

Раздел обслуживания требует не менее 30 мм за задней стенкой, а общий монтажный раздел приводит 5–10 мм. Предусмотрите минимум 30 мм и подтвердите зазоры по рабочему чертежу. Жёсткое притягивание к строительным конструкциям не допускается; виброизоляцию и несущую способность основания рассчитывают.

Наружная установка требует согласования с заводом, защиты корпуса и воздуховодных соединений от солнца и осадков, а также герметичной пластиковой коробки автоматики IP55, заказанной вместо металлической. Холодостойкость рекуператора не означает защиту от дождя и снега. Паспорт отдельно запрещает размещение на неотапливаемом чердаке.

Для холодной зоны паспорт рекомендует заслонки с возвратной пружиной внутри теплового контура и непрерывную работу зимой. Уличный забор удаляют от источников загрязнения; на одном фасаде расстояние между забором и выбросом — не менее 2 м. Теплоизоляцию воздуховодов выбирают по климату и трассе. Рекомендуемая скорость в воздуховодах 4,5 м/с, не более 5,5 м/с.

Управление, датчики и пусконаладка

Жидкостный нагреватель регулируется трёхходовым клапаном и циркуляционным насосом; паспорт указывает уставку приточного воздуха +15…+50 °C. Пульт поддерживает недельный таймер, отображение температур и ошибок, контроль фильтров по моточасам. Датчики давления, VAV, StereoVAV и CO₂ требуют отдельной комплектации и настройки; CO₂-регулирование в паспорте предусмотрено для одного обслуживаемого объёма.

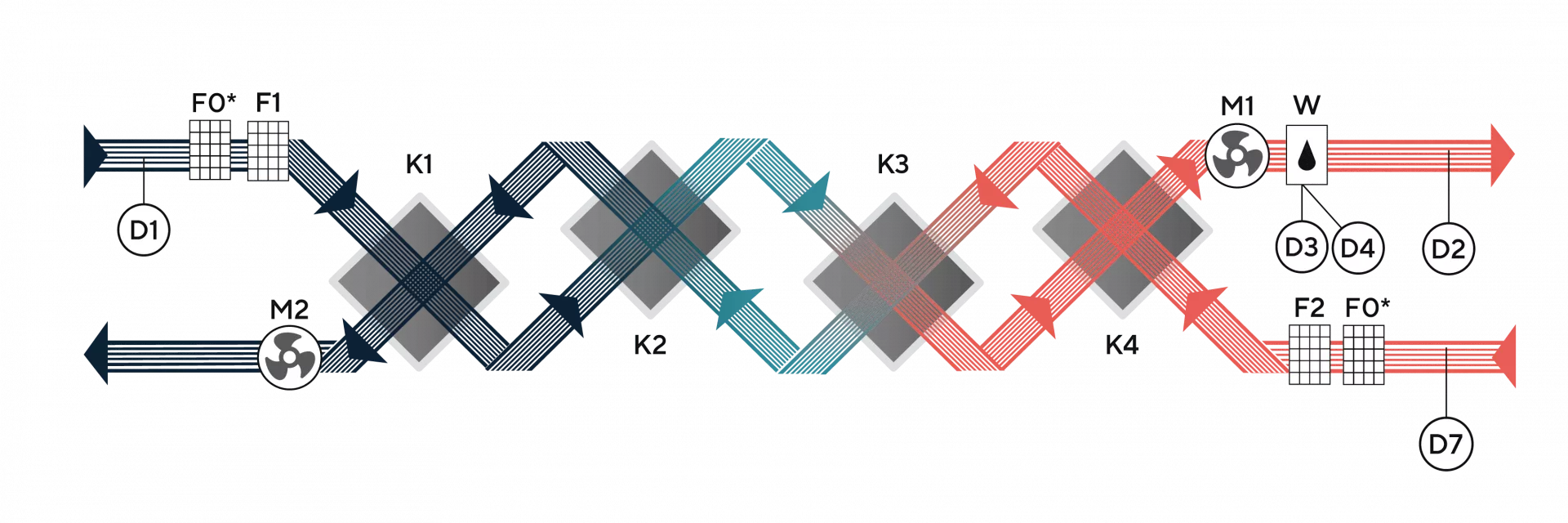

D1 размещают в канале забора с улицы, D2 — после нагревателя: раздел комплектации требует более 1 м, монтажная схема — не менее 1 м. Размещение более 1 м удовлетворяет обоим указаниям. D7 устанавливают в вытяжном канале. На веб-странице D7 входит в комплект, хотя общая таблица автоматики в паспорте помечает его как опцию; подтвердите его наличие в спецификации. Датчики D3 обратной воды и D4 поверхности нагревателя контролируют жидкостный контур; их наличие и подключение проверяют при наладке.

Для пульта нужен четырёхжильный экранированный кабель длиной не более 50 м; монтажный раздел указывает 0,35–1,0 мм², вступление — 0,12–1,0 мм². Сечение согласуют по схеме поставки, ориентируясь на монтажный раздел. Экран подключают только со стороны контроллера, сигнальную линию отделяют от силовой. Подключать и отключать пульт под напряжением запрещено.

Подключение сети и защиты выполняют квалифицированные специалисты по техническому листу W2R. Перед вводом обязательны ПНР: проверка электрики и заземления, креплений, фильтров, герметичности каналов, расчётного воздухообмена и баланса притока/вытяжки. Смесительный узел должен быть обезвоздушен, краны открыты, горячий теплоноситель подан. Результаты фиксируют в листе запуска. Шум от корпуса 47/67 дБА измерен производителем на расстоянии 2 м при минимальном и максимальном допустимом воздухообмене; это не готовый расчёт шума в помещении.

Теплоноситель и смесительный узел

В состав смесительного узла паспорт включает нагреватель, датчики поверхности и обратной воды, циркуляционный насос, трёхходовой клапан с приводом, обратный клапан, фильтр и два шаровых крана. Предельные рабочие параметры теплоносителя — 110 °C и 1,0 МПа; максимальная концентрация антифриза 45%. Рабочие температуру, расход и гидравлическое сопротивление рассчитывают отдельно.

Не допускается ориентировать калачи нагревателя вверх или смесительный узел вниз. Подающие трубопроводы не должны иметь сечение меньше присоединений узла; диаметр подтверждают по спецификации. Теплоноситель должен быть очищен, подача питания и теплоносителя — бесперебойной.

Насос узла рассчитан на калорифер и максимум 2 м трассы теплоносителя. Для более длинной трассы паспорт требует подпорный насос последовательно штатному, на обратной линии, с соблюдением направления. При дополнительном насосе предусматривают байпас с балансировочным и обратным клапанами.

Заполнение выполняют по паспорту: открывают обратную линию и трёхходовой клапан, затем медленно подают теплоноситель. Перед зимней эксплуатацией проверяют циркуляцию, обезвоздушивание, защитные датчики и соответствие незамерзающей жидкости расчётной температуре.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Четырёхступенчатый энтальпийный рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (4 шт.)
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Система защиты от обмерзания
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Паспорт дополнительно перечисляет паспорт и инструкцию, 16 болтов М8×35 и 16 гаек М8, секцию рекуператора, две фильтровые секции, вытяжной блок и приточный блок с жидкостным нагревателем, смесительным узлом, автоматикой и пультом. Преднагрев, внешние агрегаты, датчики VAV/CO₂ и специальные исполнения согласуют отдельно. F0 на схеме — опциональный фильтр грубой очистки.

Статическое давление и расход воздуха

График точного исполнения W2R: рекомендуемая зона 2000–6000 м³/ч. При 6000 м³/ч опубликовано 794 Па статического давления. Точка 7000 м³/ч при 427 Па находится за пределом рекомендуемой зоны. Рабочую точку проверяют по сопротивлению сети; высоконапорное исполнение требует отдельного подбора.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт семейства редакции 04.07.2026, общий DWG и BIM модели CrioVent S 6000 E/W доступны для скачивания с нашего сайта. Внутри паспорта сохранены страницы редакции 19.02.2026: старая таблица указывает расход 6050 м³/ч вместо 6000 на точной карточке. Для заказа и монтажа необходим технический лист выбранного W2R.

Проверка исполнения перед заказом

Задайте расчётный расход и сопротивление сети, климат, температуру и влажность вытяжного воздуха. Проверьте рабочую точку внутри зоны 2000–6000 м³/ч и условия рекуперации при морозе.

Согласуйте правое/левое и обычное/перевёрнутое исполнение, маршрут заноса секций, массу поставки и основание. Сохраните 500 мм для фильтров, открытие дверей и место полного демонтажа.

Проверьте сеть 380 В 3Ф 50 Гц под потребление 7,4 кВт и максимальный ток 12 А. Отдельно рассчитайте тепловую мощность двухрядного нагревателя, параметры теплоносителя, трассу и подпорный насос при необходимости. Подтвердите опции и состав автоматики, включите ПНР и плановое обслуживание.

Гарантия и обслуживание

Производитель указывает 3 года на установку и 7 лет отдельно на энтальпийный рекуператор при соблюдении паспорта. Паспорт отсчитывает гарантию с продажи/передачи потребителю, веб-страница — с отгрузки со склада TURKOV; дату начала фиксируют по документам поставки. Простой оборудования не продлевает срок. Расчётные 10 лет службы не являются гарантийным сроком.

Первое ПТО — не позднее 18 месяцев с продажи либо 12 месяцев с запуска; далее не реже одного раза в 12 месяцев, при необходимости чаще. Обслуживание платное: замена фильтров, проверка воздухообмена и очистка при необходимости, с записью в паспорте. После физической замены фильтров сбрасывают таймер.

Сохраните гарантийный талон, документы покупки, лист ПНР и записи ПТО. Условия исключают, в частности, эксплуатацию без наладки, вне температурных и влажностных пределов, с превышением притока над вытяжкой более чем на 20%, нарушения монтажа, несанкционированные изменения и работы. Внешнее декоративное и защитное покрытие не входит в гарантию. При дилерской поставке монтаж и сервис обеспечивает проектно-монтажная организация.
