Приточно-вытяжная установка CRIOVENT S 15000 21E

Вентиляция с четырьмя ступенями рекуперации

CrioVent S 15000 21E подаёт очищенный наружный воздух и удаляет воздух из помещений. Приточный и вытяжной потоки проходят фильтры и четыре ступени энтальпийного рекуператора; ТЭН после рекуператора догревает приток до заданной температуры.

Производитель указывает КПД возврата тепла 85% и ориентировочную площадь до 5000 м². Площадь не заменяет расчёт воздухообмена по назначению помещений, людям и нагрузкам. Возврат влаги не является самостоятельным увлажнением, а для охлаждения нужен отдельный охладитель.

Для выбранного исполнения 21E мощность нагревателя составляет 21 кВт, максимальное потребление всей установки — 35,4 кВт, максимальный ток — 61,1 А. Питание 380 В, три фазы, 50 Гц. Мощность нагревателя нельзя принимать за полную нагрузку на сеть.

• Номинальный расход 15000 м³/ч; фактическую рабочую точку определяют по графику давления и сопротивлению вентиляционной сети.
• Четырёхступенчатый энтальпийный рекуператор, EC-вентиляторы и стальной каркасно-панельный корпус с теплоизоляцией 50 мм.
• В штатной комплектации шесть фильтров F5. Варианты G4+F5, F7 и F9 указаны производителем как варианты фильтрации; состав и сопротивление выбранного комплекта согласуют отдельно.
• Сенсорный проводной пульт, автоматика TURKOV, Wi-Fi и управление через приложение. Для интеграции «Умный дом» паспорт указывает Modbus через RS-485 пульта; подключение к Яндекс-станции заявлено на странице производителя.
• По спецзаказу: перевёрнутое исполнение, блок преднагрева, двойной нагреватель и внешний жидкостный нагреватель. Эти опции не входят автоматически в стандартный 21E.

Условия работы при низкой температуре

Для CrioVent S с электрическим нагревателем паспорт задаёт окружающий воздух −47…+45 °C при влажности 5–90%. Диапазон обрабатываемого наружного воздуха и допустимое состояние вытяжного воздуха проверяют совместно: это разные параметры.

При наружном воздухе −45…−25 °C вытяжной должен иметь +22…+45 °C и среднюю влажность 1–25%; при −25…0 °C — +20…+45 °C и 1–40%; при 0…+10 °C — +15…+45 °C и 1–50%. Для улицы +10…+20 °C допускается вытяжной +10…+45 °C и 1–60%, для +20…+45 °C — та же температура вытяжного и 1–80%.

Поэтому отметка «до −45 °C» не означает работу при любой влажности помещений. Электрический преднагреватель — отдельная опция; паспорт связывает нижний предел до −55 °C с его мощностью и расходом. Такой предел не приписывается штатной комплектации 21E.

Нельзя подключать кухонные вытяжки, бассейны, сауны, бани, покрасочные камеры и помещения с высокой запылённостью или постоянными высокими влагопритоками. Санузлы и ванные допускаются только при корректном проектировании и согласованной перенастройке на повышенную влажность.

Размеры, масса и размещение секций

На точной странице и размерном чертеже указано 4115×2011×2461 мм (Д×Ш×В), подключения 1885×1058 мм. Таблица габаритов электрического исполнения на странице 17 паспорта подтверждает эти размеры. Таблица под старым графиком на странице 30 содержит другие данные: 3945×2011×2549 мм, подключения 1850×1058 мм и расход 15050 м³/ч. Для заказа используйте согласованный технический лист конкретного исполнения; расхождение внутри паспорта не скрыто.

Паспортные размеры отдельных секций в порядке Д×В×глубина: рекуператор 1855×2338×2011 мм; фильтровая секция 520×1158×1985 мм; вытяжной вентилятор 870×1158×1985 мм; приточный вентилятор с электронагревателем 1390×1294×2025 мм. Глубина последней секции в таблице превышает общий габарит 2011 мм, поэтому маршрут заноса и монтажное пространство подтверждают по рабочей документации, учитывая упаковку и выступающие элементы.

Масса на сайте задана диапазоном 1537–1571 кг без разбивки по комплектации. Расчёт основания, разгрузку и подъём согласуют по массе конкретной поставки. Оборудование поставляется блоками на паллетах; готовность внутренних узлов не отменяет сборку и наладку на объекте.

Сначала устанавливают секцию рекуператора, затем нижние и верхние секции, строго по заводской нумерации. Блок приточного вентилятора и нагревателя не разъединяют. Сервисные двери всех секций должны быть с одной стороны; после сборки соединяют электрические разъёмы и устанавливают канальные датчики.

Доступ для обслуживания и наружный монтаж

Правое или левое исполнение выбирают при заказе по направлению «с улицы в дом»; оно определяет сторону сервиса и не меняется вне завода. Штатное исполнение — правое. Для замены фильтров оставляют 700 мм и возможность полностью открыть и снять двери; оборудование нельзя зашивать без доступа для демонтажа.

Раздел обслуживания требует не менее 30 мм за задней стенкой, а общий монтажный раздел приводит 5–10 мм. Предусмотрите минимум 30 мм и подтвердите зазоры по рабочему чертежу. Жёсткое притягивание к строительным конструкциям не допускается; виброизоляцию и несущую способность основания рассчитывают.

Наружная установка требует согласования с заводом, защиты корпуса и воздуховодных соединений от солнца и осадков, а также герметичной пластиковой коробки автоматики IP55, заказанной вместо металлической. Холодостойкость рекуператора не означает защиту от дождя и снега. Паспорт отдельно запрещает размещение на неотапливаемом чердаке.

Для холодной зоны паспорт рекомендует заслонки с возвратной пружиной внутри теплового контура и непрерывную работу зимой. Уличный забор удаляют от источников загрязнения; на одном фасаде расстояние между забором и выбросом — не менее 2 м. Теплоизоляцию воздуховодов выбирают по климату и трассе. Рекомендуемая скорость в воздуховодах 4,5 м/с, не более 5,5 м/с.

Управление, датчики и пусконаладка

Электронагреватель регулируется плавно через твердотельные реле; паспорт указывает уставку приточного воздуха 0…+30 °C. Пульт поддерживает недельный таймер, отображение температур и ошибок, контроль фильтров по моточасам. Датчики давления, VAV, StereoVAV и CO₂ требуют отдельной комплектации и настройки; CO₂-регулирование в паспорте предусмотрено для одного обслуживаемого объёма.

D1 размещают в канале забора с улицы, D2 — после нагревателя: раздел комплектации требует более 1 м, монтажная схема — не менее 1 м. Размещение более 1 м удовлетворяет обоим указаниям. D7 устанавливают в вытяжном канале. На веб-странице D7 входит в комплект, хотя общая таблица автоматики в паспорте помечает его как опцию; подтвердите его наличие в спецификации.

Для пульта нужен четырёхжильный экранированный кабель длиной не более 50 м; монтажный раздел указывает 0,35–1,0 мм², вступление — 0,12–1,0 мм². Сечение согласуют по схеме поставки, ориентируясь на монтажный раздел. Экран подключают только со стороны контроллера, сигнальную линию отделяют от силовой. Подключать и отключать пульт под напряжением запрещено.

Подключение сети и защиты выполняют квалифицированные специалисты по техническому листу 21E. Перед вводом обязательны ПНР: проверка электрики и заземления, креплений, фильтров, герметичности каналов, расчётного воздухообмена и баланса притока/вытяжки. Результаты фиксируют в листе запуска. Шум от корпуса 47/73 дБА измерен производителем на расстоянии 2 м при минимальном и максимальном допустимом воздухообмене; это не готовый расчёт шума в помещении.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Четырёхступенчатый энтальпийный рекуператор
• Электрический нагреватель (ТЭНы)
• Фильтры тонкой очистки класса F5 (6 шт.)
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Система защиты от обмерзания
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

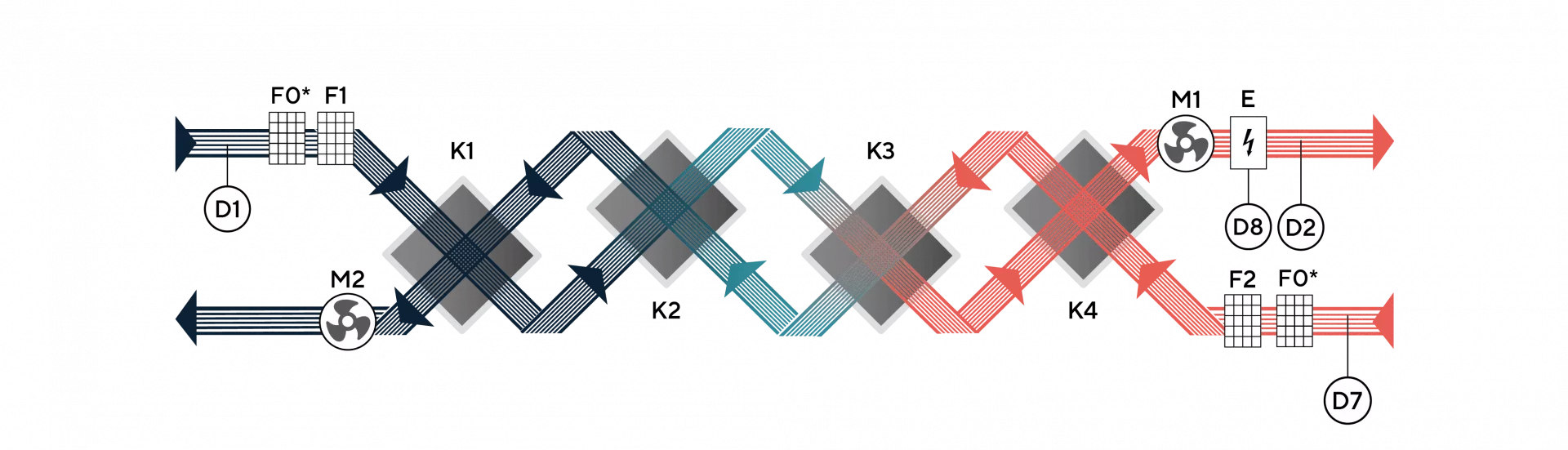

Паспорт дополнительно перечисляет паспорт и инструкцию, 16 болтов М8×35 и 16 гаек М8, секцию рекуператора, две фильтровые секции, вытяжной блок и приточный блок с электронагревателем, автоматикой и пультом. Внешние агрегаты, преднагрев, датчики VAV/CO₂ и специальные исполнения согласуют отдельно. F0 на схеме — опциональный фильтр грубой очистки.

Статическое давление и расход воздуха

График точного исполнения: рекомендуемая зона 5000–15000 м³/ч. Опубликованы точки 14400 м³/ч при 670 Па и 16800 м³/ч при 164 Па; отдельной точки ровно 15000 м³/ч нет. Значение давления для проекта определяют по подбору, без выдачи интерполяции за измерение. Конечная точка 17440 м³/ч соответствует нулевому напору и находится за пределом рекомендуемой зоны. Паспортный график относится к штатному напору; высоконапорное исполнение требует отдельного подбора.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт семейства редакции 04.07.2026, общий DWG и BIM модели CrioVent S 15000 E/W доступны для скачивания с нашего сайта. Внутри паспорта сохранены страницы редакции 19.02.2026 и противоречащая размерному разделу таблица под графиком; для заказа и монтажа необходим технический лист выбранного 21E.

Проверка исполнения перед заказом

Задайте расчётный расход и сопротивление сети, климат, температуру и влажность вытяжного воздуха. Проверьте рабочую точку внутри зоны 5000–15000 м³/ч и условия рекуперации при морозе.

Согласуйте правое/левое и обычное/перевёрнутое исполнение, маршрут заноса секций, массу поставки и основание. Сохраните 700 мм для фильтров, открытие дверей и место полного демонтажа.

Проверьте сеть 380 В 3Ф 50 Гц под полное потребление 35,4 кВт и максимальный ток 61,1 А, а не только под нагреватель 21 кВт. Подтвердите опции и состав автоматики, включите ПНР и плановое обслуживание.

Гарантия и обслуживание

Производитель указывает 3 года на установку и 7 лет отдельно на энтальпийный рекуператор при соблюдении паспорта. Паспорт отсчитывает гарантию с продажи/передачи потребителю, веб-страница — с отгрузки со склада TURKOV; дату начала фиксируют по документам поставки. Простой оборудования не продлевает срок. Расчётные 10 лет службы не являются гарантийным сроком.

Первое ПТО — не позднее 18 месяцев с продажи либо 12 месяцев с запуска; далее не реже одного раза в 12 месяцев, при необходимости чаще. Обслуживание платное: замена фильтров, проверка воздухообмена и очистка при необходимости, с записью в паспорте. После физической замены фильтров сбрасывают таймер.

Сохраните гарантийный талон, документы покупки, лист ПНР и записи ПТО. Условия исключают, в частности, эксплуатацию без наладки, вне температурных и влажностных пределов, с превышением притока над вытяжкой более чем на 20%, нарушения монтажа, несанкционированные изменения и работы. Внешнее декоративное и защитное покрытие не входит в гарантию. При дилерской поставке монтаж и сервис обеспечивает проектно-монтажная организация.
