Приточно-вытяжная установка с рециркуляцией CAPSULE POOL 10000 W3R

Вентиляция и осушение бассейна

Capsule Pool 10000 W3R состоит из приточного и вытяжного модулей с номинальным воздухообменом 10000 м³/ч. Влага удаляется вместе с вытяжным воздухом и замещается более сухим наружным: это ассимиляционное осушение. Встроенного холодильного осушителя и рекуператора в этом исполнении нет.

Ориентир производителя — зеркало воды до 253 м² с учётом обходных дорожек. Он рассчитан для климата Москвы, температуры воздуха +30 °C, влажности 60% и воды +28 °C. Это условие исходного расчёта, а не универсальная гарантия для любого бассейна.

Трёхрядный водяной нагреватель со смесительным узлом подогревает приточный воздух. Оборудование поддерживает температуру подаваемого воздуха; паспорт прямо исключает использование установки как системы воздушного отопления бассейна.

• Два универсальных модуля с теплоизоляцией корпуса и крышек 50 мм. Приточный модуль — 1700×1435×985 мм. Для вытяжного сайт указывает 1300×1253×985 мм, паспорт и чертёж — 1300×1235×985 мм: ширину уточняют по поставке. Основные подключения — 1000×800 мм, рециркуляция — 600×700 мм.

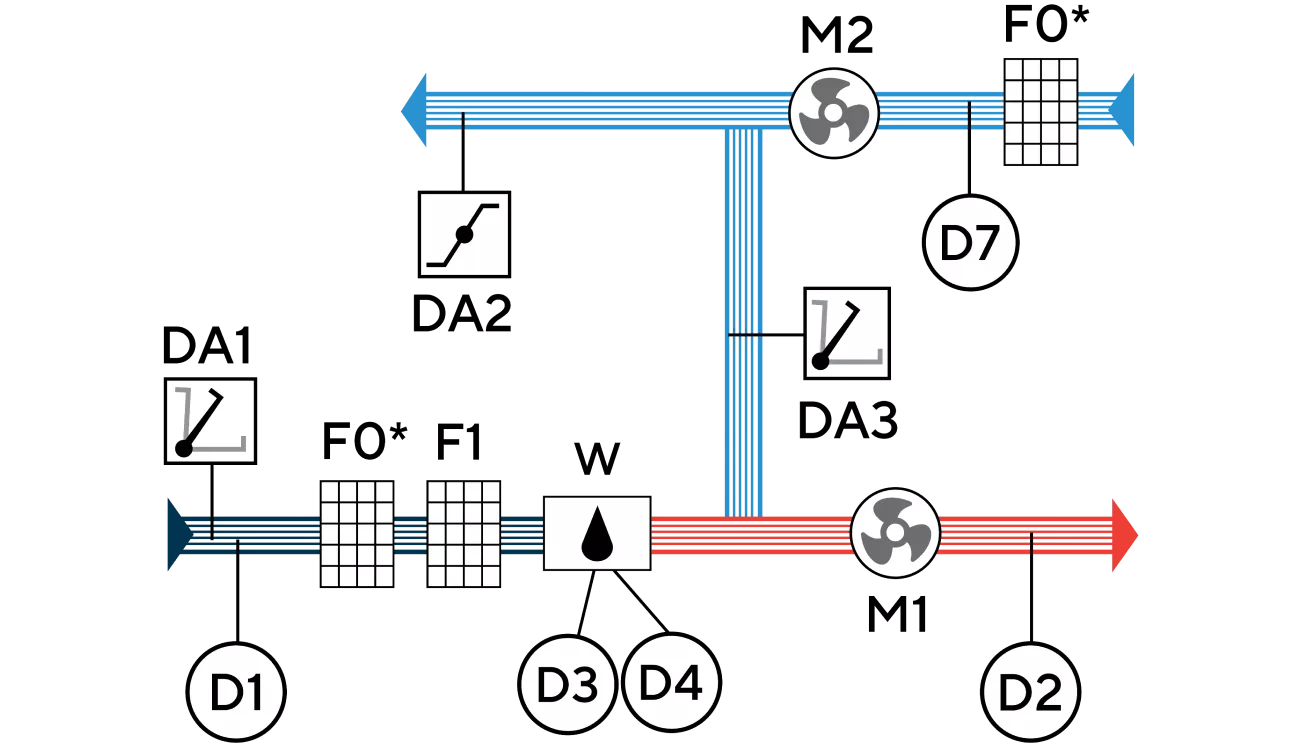

• Два фильтра F5 в приточном модуле; паспортный размер фильтра — 1065×430×200 мм. Предфильтр G4, двойная фильтрация и классы F7/F9 — опции, которые согласуют при заказе. F0* на функциональной схеме обозначает дополнительный фильтр.
• EC-вентиляторы регулируются раздельно для настройки баланса притока и вытяжки. Встроенная автоматика управляет наружными заслонками и рециркуляционной заслонкой 0–10 В.
• Сенсорный пульт, недельное расписание, уставки температуры и влажности, журнал аварий, Wi-Fi и управление через Яндекс Алису. Удалённому управлению нужен интернет; подключение к диспетчеризации — RS-485/Modbus по согласованной схеме.

Как меняется рециркуляция

При включённом контроле влажности автоматика сравнивает измерение вытяжного датчика с уставкой. При повышенной влажности увеличивается доля наружного воздуха; при пониженной — рециркуляция. При отключённом контроле влажности рециркуляция равна нулю.

Паспорт описывает типичные сезонные режимы: ниже −10 °C обычно требуется не более 50% наружного воздуха, от −10 до +20 °C — 50–100%, выше +20 °C рециркуляционная заслонка почти всегда закрыта. Фактическое положение зависит от влагопритоков и наружного влагосодержания.

Режим «закрытое зеркало» предназначен для минимального влаговыделения: установка останавливается и раз в два часа запускает вентиляторы на пять минут для проверки влажности. При превышении уставки более чем на 5% включается штатное осушение. Этот режим не заменяет расчёт вентиляции при открытой чаше.

Рабочая точка и нагрев

На странице W3R приведена одна кривая: 1666 Па при 6600 м³/ч, 1315 Па при 8800 м³/ч, 794 Па при 11000 м³/ч, 131 Па при 13200 м³/ч; при 14904 м³/ч давление равно нулю. Рекомендуемая зона — 3500–11000 м³/ч. Отдельной точки 10000 м³/ч нет. График не разделяет приточную и вытяжную характеристики: каждую сеть рассчитывают отдельно.

Штатный трёхрядный нагреватель в паспорте — 100–80/3, насос 245 Вт. Тепловую мощность рассчитывают по расходу воздуха и параметрам теплоносителя; электрические 11,9 кВт не являются мощностью нагрева. Допускается вода или согласованный антифриз до 45%, температура теплоносителя не более 110 °C, давление не более 1 МПа.

Смесительный узел включает насос, трёхходовой клапан с приводом, обратный клапан, фильтр и запорные краны. Его насос рассчитан на нагреватель и не более двух метров подводящей трассы; более длинный контур требует гидравлического расчёта. Защита от замерзания требует непрерывного питания и подачи теплоносителя.

Монтаж и доступ для обслуживания

Оба модуля размещают только в тёплых помещениях. Улица, неотапливаемый чердак и помещения без отопления запрещены паспортом. Между модулями допускается до 7 м по электрическим соединениям; рециркуляционный воздуховод может быть длиннее.

Ориентацию модулей можно выбирать по проекту, но смесительный узел не должен оказаться снизу: это может вызвать завоздушивание нагревателя. Нужны виброопоры, доступ для демонтажа и теплоизоляция всех воздуховодов, включая рециркуляционный.

Для обслуживания фильтров сайт указывает 500 мм; паспорт на странице 26 также требует 500 мм для открытия сервисных дверей Capsule Pool 10000 W. Полный доступ для извлечения фильтров и демонтажа проверяют по монтажной схеме. Зазор за корпусом до стены или потолка — не менее 30 мм.

Не подавайте питание при разъединённом межмодульном жгуте. Подключение и обязательную пусконаладку выполняют специалисты: проверяют нагреватель, датчики, расход, баланс и автоматику, затем заполняют лист ввода в эксплуатацию.

Температуры и проверка электропитания

По странице 37 паспорта окружающий воздух должен иметь температуру +20…+45 °C. Для воды указаны наружные диапазоны −30…0 °C при окружающей влажности 1–50% и 0…+45 °C при 1–80%. Вытяжной воздух — +20…+40 °C, средняя влажность 1–70%.

Для антифриза паспорт приводит наружный диапазон −55…+25 °C при окружающей влажности 1–50% и 0…+45 °C при 1–80%. Нижняя температура зависит от расхода и мощности нагревателя; это не разрешение размещать модули в холодном помещении.

Питание — 380 В, три фазы, 50 Гц. Веб-карточка указывает 11,9 кВт и 21,2 А, паспорт — 11900 Вт суммарно, 11400 Вт вентиляторов и 19 А. Параметры защиты и кабеля подтверждают по электрической схеме поставляемого исполнения, не выбирая их по одному из расходящихся значений.

Шум и регулярное обслуживание

На сайте указан шум от корпуса 47/63 дБА на расстоянии 2 м. Паспорт приводит 59 дБ при подключении к воздуховодам с шумоглушителями; расчётный режим — 70% максимального давления при номинальном расходе, но не более 300 Па. Допускается отклонение до 5 дБ в зависимости от монтажа и сети. Эти значения с разными условиями не следует представлять как один гарантированный уровень шума помещения.

Фильтры F5 заменяют по загрязнению, обычно один-два раза в год; очистка не восстанавливает их исходные характеристики. После замены сбрасывают счётчик. Ежегодное техническое обслуживание включает проверку воздухообмена, автоматики и очистку при необходимости.

Технические характеристики

Состав поставки

• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение
• Приточный модуль: Стальной корпус с теплоизоляцией 50 мм
• Приточный модуль: Жидкостный нагреватель со смесительным узлом
• Приточный модуль: Фильтры тонкой очистки класса F5 (2 шт.)
• Приточный модуль: Заслонка с электроприводом и возвратной пружиной (уличная)
• Приточный модуль: ЕС-вентиляторы
• Приточный модуль: Датчики температуры уличного и приточного воздуха
• Приточный модуль: Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Приточный модуль: Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Вытяжной модуль: Стальной корпус с теплоизоляцией 50 мм
• Вытяжной модуль: Заслонка с электроприводом и возвратной пружиной (уличная)
• Вытяжной модуль: ЕС-вентиляторы
• Вытяжной модуль: Датчик температуры и влажности вытяжного воздуха

Комплектация соответствует выбранному W3R с трёхрядным нагревателем и двумя фильтрами F5. Предфильтр F0* — опция. Возможности контроллера управлять внешними устройствами не означают наличие охладителя или дополнительных нагревателей в комплекте.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 3500–11000 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные файлы: паспорт Capsule Pool 600–12500 W редакции 31.08.2026 и общий DWG Capsule Pool 800–12500 W. Штатная паспортная строка 100–80/3 относится к трёхрядному нагревателю. Ширину вытяжного модуля уточняют по спецификации: 1253 мм на странице и 1235 мм в паспорте. Отдельной BIM-модели в документах выбранной страницы нет.

Проверка исполнения перед заказом

Сообщите размеры чаши и дорожек, температуры воды и воздуха, влажность, укрытие зеркала, режим посещения и местный климат. Рассчитайте летнее влаговыделение и наружный воздухообмен.

Рассчитайте обе сети по рабочим точкам, водяной нагрев и гидравлику. Проверьте питание 380 В, 11,9 кВт и электрическую схему из-за расхождения 21,2 А на сайте и 19 А в паспорте.

Разместите оба модуля в тёплом помещении, оставьте доступ для дверей 500 мм и зазор за корпусом 30 мм. Уточните ширину вытяжного модуля 1253/1235 мм, межмодульную трассу до 7 м и рециркуляционный канал.

Гарантия и обслуживание

Гарантия производителя — 3 года с даты продажи, то есть передачи оборудования потребителю, при соблюдении паспорта. При покупке у официального дилера монтаж и сервис обеспечивает дилер.

Для сохранения гарантии требуется ежегодное платное плановое обслуживание. Первое — не позднее 18 месяцев с продажи по паспорту или 12 месяцев с запуска; сайт использует формулировку «с отгрузки». Дату первого обслуживания фиксируют при поставке.

Сохраняйте документы о покупке, заполненный гарантийный талон, лист пусконаладки и записи обслуживания. Ремонт или замена зависят от подтверждения гарантийного случая сервисной службой.

Ограничения включают нарушения монтажа, эксплуатации, хранения и обслуживания, отсутствие пусконаладки, неразрешённые изменения и повреждения при транспортировке. Полные условия приведены в локальном паспорте. Расчётный срок службы 10 лет не является сроком гарантии.
