Приточная установка CAPSULE 9100 130E

Подача и нагрев наружного воздуха

Capsule 9100 130E предназначена для приточной вентиляции жилых и коммерческих помещений. Воздушная заслонка с возвратной пружиной перекрывает канал при остановке; фильтры очищают поступающий воздух, электрический нагреватель доводит его температуру до заданной в пределах доступной мощности.

Удаление воздуха организуют отдельной вытяжной системой. В этом исполнении нет рекуператора, водяного нагревателя или встроенного охладителя. Необходимость охлаждения, увлажнения и дополнительных ступеней фильтрации определяют по проекту.

Площадь до 3030 м² указана производителем как ориентир. Расход рассчитывают по людям, назначению помещений и выделениям загрязнений, а затем проверяют по сопротивлению сети; площадь сама по себе не подтверждает достаточность установки.

• Номинальный расход — 9100 м³/ч. Рекомендуемая рабочая зона веб-графика — 3200–9547 м³/ч; рабочую точку подбирают по сопротивлению сети и выбранной фильтрации.
• Электрический нагреватель — 130 кВт; максимальное электропотребление выбранного исполнения — 133,6 кВт, ток — 228,9 А. Питание — 380 В, три фазы, 50 Гц.
• Корпус с изоляцией 50 мм: 1705 × 1370 × 685 мм; подключения воздуховодов 1000 × 500 мм. Масса на сайте приведена диапазоном 214–223 кг, точную массу поставки уточняют для монтажа.
• Один штатный фильтр F5 размером 1065 × 570 × 200 мм. Фильтрацию F7/F9, угольную или двойную G4+F5/F7/F9 согласуют отдельно с проверкой сопротивления.

Расход, давление и нагрев

Веб-кривая показывает 970 Па при 7000 м³/ч и 465 Па при 8400 м³/ч. Нулевое давление — при 9547 м³/ч; отдельной точки номинальных 9100 м³/ч нет. Верхняя граница рекомендуемой зоны 3200–9547 м³/ч совпадает с нулевым напором и не подходит сети с положительным сопротивлением. Рабочую точку определяют расчётом.

Для выбранного предложения указаны нагреватель 130 кВт, максимальное электропотребление 133,6 кВт и ток 228,9 А. Общая паспортная строка семейства охватывает 45–180 кВт, указывает вентилятор 3600 Вт и максимум оборудования 183 600 Вт. Она не является отдельной электрической спецификацией 130E: состав нагрева, полное потребление и защиту подтверждают схемой конкретной поставки.

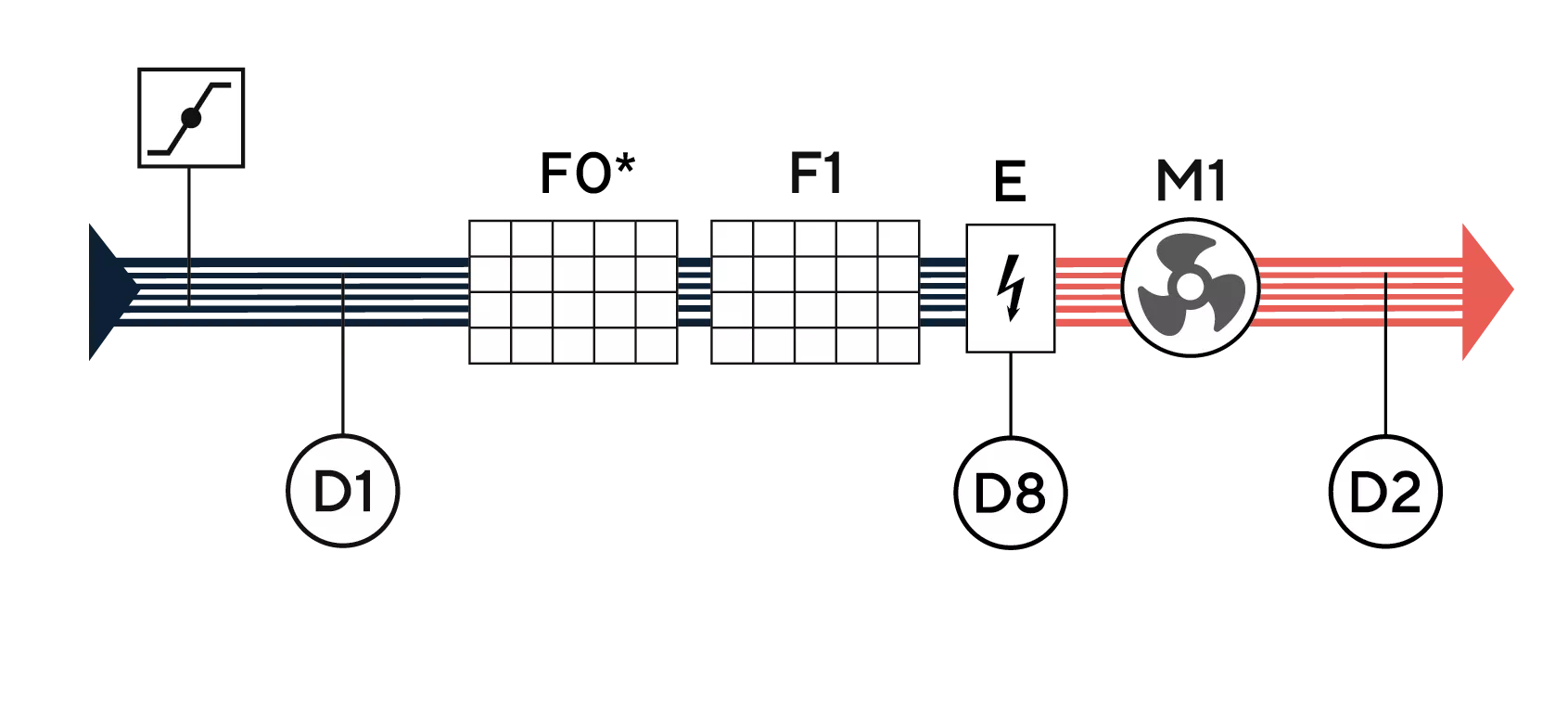

Нагрев управляется плавно через твердотельное реле и ПИД-регулятор; в схеме предусмотрен термоконтакт D8. Достижимая температура притока зависит от наружной температуры и расхода. Для зимнего режима рассчитывают требуемую тепловую мощность, а линию питания и защиту подбирают по утверждённой электрической схеме.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-585/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Шумоглушитель и гибкая вставка под канал 1000 × 500 мм подбираются отдельно. Внешний преднагрев и усиленную фильтрацию согласуют в составе вентиляционной системы.

Размеры и доступ для обслуживания

Моноблочный корпус имеет доступ к фильтру с двух сторон. Основные размеры по чертежу — 1705 × 1370 × 685 мм; подключение 1000 × 500 мм. Синие размеры креплений и присоединений на чертеже не следует подменять габаритами корпуса. Положение агрегата выбирают с сохранением направления потока и доступа к автоматике.

Для Capsule 9100 паспорт задаёт K = 650 мм для извлечения фильтра, M = 1100 мм для сервисной зоны, H и F = 400 мм и Z = 10 мм. Эти размеры показаны на странице 28; одних 650 мм перед фильтром недостаточно для планирования обслуживания. Полностью зашивать агрегат нельзя.

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Опоры, подвесы и подъёмные приспособления рассчитывают на фактическую массу поставки; сохраняют возможность полного демонтажа.

Условия размещения и акустика

Для электрического исполнения паспорт указывает температуру вокруг корпуса −30…+45 °C, относительную влажность 1…90% и наружный воздух −55…+45 °C. При этом вводные правила запрещают установку на неотапливаемых чердаках; холодное размещение согласуют для конкретного объекта.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 45 / 71 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте Capsule 9100 E указаны 65 дБ при подключении к сети с шумоглушителями и допуск до 5 дБ по условиям монтажа. Для объекта проверяют акустику всей системы.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Дополнительно контролируют воздухозаборную решётку, крепления, электрические соединения и работу заслонки.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель (ТЭНы)
• Фильтр тонкой очистки класса F5 (1 шт)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В выбранном предложении один фильтр F5, ТЭН, заслонка с возвратной пружиной, EC-вентилятор, автоматика TURKOV, сенсорный пульт, Wi-Fi, температурные датчики и термоконтакт. Паспорт дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта; количество креплений подтверждается спецификацией.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 3200–9547 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные документы: паспорт Capsule 200–12600 E/W версии 19.03.2026, DWG Capsule 2600–12600 E/W и BIM-модель Capsule 9100 E/W. В паспорте: фильтр 11–12, схема 14, чертёж 26, сервис 28–30, характеристики E 33–36, график 42, условия и шум 44–45, монтаж 46–51, управление 56–57, гарантия и ПТО 59–60 и 64.

Подбор CAPSULE 9100 130E

Определите расход и сопротивление приточной сети, фильтрацию и отдельное удаление воздуха. Проверьте рабочую точку по кривой для выбранного исполнения.

Рассчитайте зимний нагрев при 130 кВт и проверьте доступные 380 В, 133,6 кВт и 228,9 А по выбранной карточке. Сверьте полное потребление и защиту с электрической схемой поставки, а не с максимумом семейства 180E.

Проверьте канал 1000 × 500 мм, габариты, фактическую массу и все сервисные отступы. Для улицы согласуйте IP55 и погодозащиту.

Уточните опции, связь с диспетчеризацией, потребность в охлаждении и комплект расходных фильтров.

Гарантия и обслуживание

По паспорту гарантия на Capsule 9100 130E составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
