Приточная установка CAPSULE 6100 50-60E

Подача и нагрев наружного воздуха

Capsule 6100 50-60E предназначена для приточной вентиляции жилых и коммерческих помещений. Воздушная заслонка с возвратной пружиной перекрывает канал при остановке; фильтры очищают поступающий воздух, электрический нагреватель доводит его температуру до заданной в пределах доступной мощности.

Удаление воздуха организуют отдельной вытяжной системой. В этом исполнении нет рекуператора, водяного нагревателя или встроенного охладителя. Необходимость охлаждения, увлажнения и дополнительных ступеней фильтрации определяют по проекту.

Площадь до 2030 м² указана производителем как ориентир. Расход рассчитывают по людям, назначению помещений и выделениям загрязнений, а затем проверяют по сопротивлению сети; площадь сама по себе не подтверждает достаточность установки.

• Номинальный расход — 6100 м³/ч. Рекомендуемая рабочая зона веб-графика — 2200–6710 м³/ч; рабочую точку подбирают по сопротивлению сети и выбранной фильтрации.
• Электрический нагреватель — 50–60 кВт; максимальное электропотребление выбранного исполнения — 63,1 кВт, ток — 96 А. Питание — 380 В, три фазы, 50 Гц.
• Корпус с изоляцией 50 мм: 1695 × 1170 × 685 мм; подключения воздуховодов 800 × 500 мм. Масса на сайте приведена диапазоном 155–173 кг, точную массу поставки уточняют для монтажа.
• Один штатный фильтр F5 размером 865 × 570 × 200 мм. Фильтрацию F7/F9, угольную или двойную G4+F5/F7/F9 согласуют отдельно с проверкой сопротивления.

Расход, давление и нагрев

На веб-кривой показаны 1124 Па при 5000 м³/ч и 615 Па при 6000 м³/ч; последняя точка — 0 Па при 7635 м³/ч. Отдельной точки при номинальных 6100 м³/ч нет. Рекомендуемая зона — 2200–6710 м³/ч. Рабочую точку определяют с учётом сопротивления сети и выбранных фильтров.

В выбранном предложении нагреватель обозначен 50–60 кВт, максимальное электропотребление — 63,1 кВт, ток — 96 А. Общая паспортная строка 30–140E с максимумом 143 030 Вт не является схемой этого исполнения. Обозначение диапазона не подтверждает пользовательское переключение мощности: номинал, состав ТЭНов, настройку и защиту сверяют по спецификации поставки.

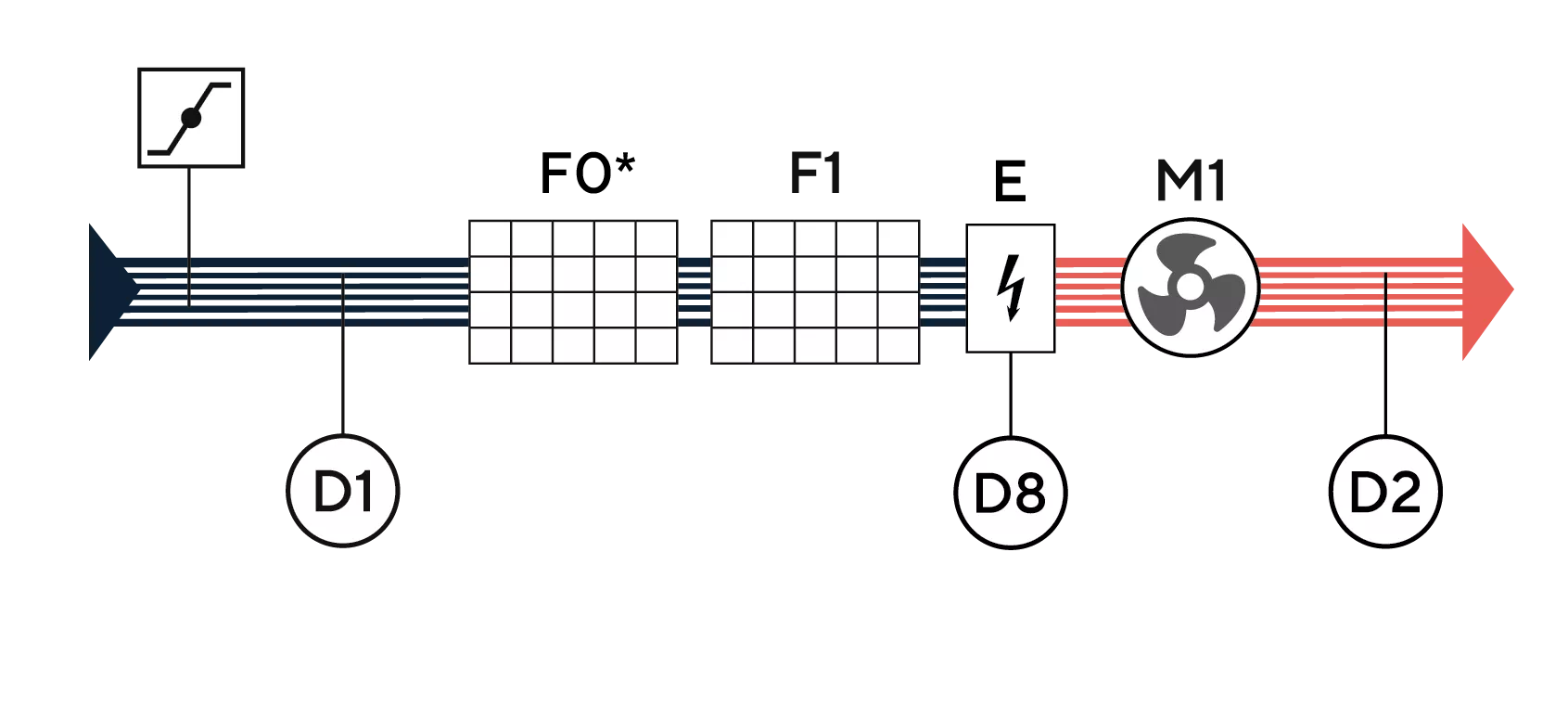

Нагрев управляется плавно через твердотельное реле и ПИД-регулятор; в схеме предусмотрен термоконтакт D8. Достижимая температура притока зависит от наружной температуры и расхода. Для зимнего режима рассчитывают требуемую тепловую мощность, а линию питания и защиту подбирают по утверждённой электрической схеме.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-585/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Шумоглушитель и гибкая вставка под канал 800 × 500 мм подбираются отдельно. Внешний преднагрев и усиленную фильтрацию согласуют в составе вентиляционной системы.

Размеры и доступ для обслуживания

Моноблочный корпус имеет доступ к фильтру с двух сторон. Основные размеры по чертежу — 1695 × 1170 × 685 мм; подключение 800 × 500 мм. Синие размеры креплений и присоединений на чертеже не следует подменять габаритами корпуса. Положение агрегата выбирают с сохранением направления потока и доступа к автоматике.

Для Capsule 6100 паспорт задаёт K = 650 мм для извлечения фильтра, M = 1100 мм для сервисной зоны, H и F = 400 мм и Z = 10 мм. Эти размеры показаны на странице 28; одних 650 мм перед фильтром недостаточно для планирования обслуживания. Полностью зашивать агрегат нельзя.

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Опоры, подвесы и подъёмные приспособления рассчитывают на фактическую массу поставки; сохраняют возможность полного демонтажа.

Условия размещения и акустика

Для электрического исполнения паспорт указывает температуру вокруг корпуса −30…+45 °C, относительную влажность 1…90% и наружный воздух −55…+45 °C. При этом вводные правила запрещают установку на неотапливаемых чердаках; холодное размещение согласуют для конкретного объекта.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 47 / 69 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте Capsule 6100 E указаны 69 дБ при подключении к сети с шумоглушителями и допуск до 5 дБ по условиям монтажа. Для объекта проверяют акустику всей системы.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Дополнительно контролируют воздухозаборную решётку, крепления, электрические соединения и работу заслонки.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель (ТЭНы)
• Фильтр тонкой очистки класса F5 (1 шт)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В выбранном предложении один фильтр F5, ТЭН, заслонка с возвратной пружиной, EC-вентилятор, автоматика TURKOV, сенсорный пульт, Wi-Fi, температурные датчики и термоконтакт. Паспорт дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта; количество креплений подтверждается спецификацией.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 2200–6710 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные документы: паспорт Capsule 200–12600 E/W версии 19.03.2026, DWG Capsule 2600–12600 E/W и BIM-модель Capsule 6100 E/W. В паспорте: фильтр 11–12, схема 14, чертёж 24, сервис 28–30, характеристики E 33–36, график 42, условия и шум 44–45, монтаж 46–51, управление 56–57, гарантия и ПТО 59–60 и 64.

Подбор CAPSULE 6100 50-60E

Определите расход и сопротивление приточной сети, фильтрацию и отдельное удаление воздуха. Проверьте рабочую точку по кривой для выбранного исполнения.

Согласуйте исполнение нагревателя 50–60 кВт и расчёт зимнего нагрева. Проверьте 380 В, 63,1 кВт и 96 А по актуальной электрической схеме поставки; не подбирайте защиту по общему максимуму семейства 140E.

Проверьте канал 800 × 500 мм, габариты, фактическую массу и все сервисные отступы. Для улицы согласуйте IP55 и погодозащиту.

Уточните опции, связь с диспетчеризацией, потребность в охлаждении и комплект расходных фильтров.

Гарантия и обслуживание

По паспорту гарантия на Capsule 6100 50-60E составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
