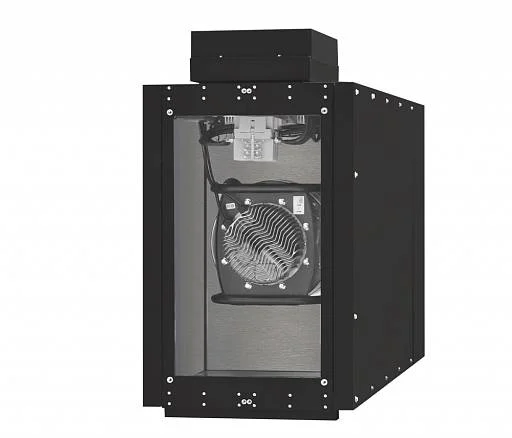

Приточная установка CAPSULE 4100 48E

Подача и нагрев наружного воздуха

Capsule 4100 48E предназначена для приточной вентиляции жилых и коммерческих помещений. Воздушная заслонка с возвратной пружиной перекрывает канал при остановке; фильтры очищают поступающий воздух, электрический нагреватель доводит его температуру до заданной в пределах доступной мощности.

Удаление воздуха организуют отдельной вытяжной системой. В этом исполнении нет рекуператора, водяного нагревателя или встроенного охладителя. Необходимость охлаждения, увлажнения и дополнительных ступеней фильтрации определяют по проекту.

Площадь до 1370 м² указана производителем как ориентир. Расход рассчитывают по людям, назначению помещений и выделениям загрязнений, а затем проверяют по сопротивлению сети; площадь сама по себе не подтверждает достаточность установки.

• Номинальный расход — 4100 м³/ч. Веб-источник указывает рекомендуемую зону 1500–4510 м³/ч, но его данные кривой неполны. Рабочую точку подтверждают по актуальным данным производителя и сопротивлению сети.
• В источнике есть противоречие: обозначение 48E, нагреватель 52 кВт в таблице и максимальное электропотребление 49,7 кВт. Максимальный ток указан как 82 А, питание — 380 В, три фазы, 50 Гц. Значения сохранены как данные источника, но не являются согласованной электрической спецификацией.
• Корпус с изоляцией 50 мм: 1695 × 1040 × 585 мм; подключения воздуховодов 700 × 400 мм. Масса на сайте приведена диапазоном 123–142 кг, точную массу поставки уточняют для монтажа.
• Один штатный фильтр F5 размером 765 × 470 × 200 мм. Фильтрацию F7/F9, угольную или двойную G4+F5/F7/F9 согласуют отдельно с проверкой сопротивления.

Расход, давление и нагрев

В исходных данных веб-графика производителя восемь значений расхода и семь значений давления. Однозначно сопоставить пары невозможно, поэтому числовая кривая здесь не построена. Общий график Capsule 4100 E доступен на странице 42 локального паспорта; для проектной рабочей точки запросите подтверждение производителя. Недостающее давление не заменяется расчётной догадкой.

На выбранной странице H1 содержит 48E, строка мощности нагревателя — 52 кВт, а строка полного электропотребления — 49,7 кВт. Эти данные противоречат друг другу; ни 48, ни 52 кВт нельзя принять как подтверждённую мощность без спецификации поставки. Общая паспортная строка 16–140E с максимумом 141 650 Вт не разрешает это расхождение. До расчёта линии и защиты требуется актуальная электрическая схема.

Нагрев управляется плавно через твердотельное реле и ПИД-регулятор; в схеме предусмотрен термоконтакт D8. Достижимая температура притока зависит от наружной температуры и расхода. Для зимнего режима рассчитывают требуемую тепловую мощность, а линию питания и защиту подбирают по утверждённой электрической схеме.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-585/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Шумоглушитель и гибкая вставка под канал 700 × 400 мм подбираются отдельно. Внешний преднагрев и усиленную фильтрацию согласуют в составе вентиляционной системы.

Размеры и доступ для обслуживания

Моноблочный корпус имеет доступ к фильтру с двух сторон. Основные размеры по чертежу — 1695 × 1040 × 585 мм; подключение 700 × 400 мм. Синие размеры креплений и присоединений на чертеже не следует подменять габаритами корпуса. Положение агрегата выбирают с сохранением направления потока и доступа к автоматике.

Для Capsule 4100 паспорт задаёт K = 550 мм для извлечения фильтра, M = 1000 мм для сервисной зоны, H и F = 400 мм и Z = 10 мм. Эти размеры показаны на странице 28; одних 550 мм перед фильтром недостаточно для планирования обслуживания. Полностью зашивать агрегат нельзя.

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Опоры, подвесы и подъёмные приспособления рассчитывают на фактическую массу поставки; сохраняют возможность полного демонтажа.

Условия размещения и акустика

Для электрического исполнения паспорт указывает температуру вокруг корпуса −30…+45 °C, относительную влажность 1…90% и наружный воздух −55…+45 °C. При этом вводные правила запрещают установку на неотапливаемых чердаках; холодное размещение согласуют для конкретного объекта.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 39 / 62 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте Capsule 4100 E указаны 62 дБ при подключении к сети с шумоглушителями и допуск до 5 дБ по условиям монтажа. Для объекта проверяют акустику всей системы.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Дополнительно контролируют воздухозаборную решётку, крепления, электрические соединения и работу заслонки.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель (ТЭНы)
• Фильтр тонкой очистки класса F5 (1 шт)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В выбранном предложении один фильтр F5, ТЭН, заслонка с возвратной пружиной, EC-вентилятор, автоматика TURKOV, сенсорный пульт, Wi-Fi, температурные датчики и термоконтакт. Паспорт дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта; количество креплений подтверждается спецификацией.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные документы: паспорт Capsule 200–12600 E/W версии 19.03.2026, DWG Capsule 2600–12600 E/W и BIM-модель Capsule 4100 E/W. В паспорте: фильтр 11–12, схема 14, чертёж 23, сервис 28–30, характеристики E 33–36, график 42, условия и шум 44–45, монтаж 46–51, управление 56–57, гарантия и ПТО 59–60 и 64.

Подбор CAPSULE 4100 48E

Определите расход и сопротивление приточной сети, фильтрацию и отдельное удаление воздуха. Подтвердите рабочую точку по актуальной кривой производителя: числовой веб-набор содержит пропуск.

Получите подтверждённую мощность нагревателя и электрическую схему: обозначение 48E, нагреватель 52 кВт и полное потребление 49,7 кВт на сайте противоречат друг другу. Уточните максимальный ток, защиту и допустимую нагрузку трёхфазной сети 380 В до подключения.

Проверьте канал 700 × 400 мм, габариты, фактическую массу и все сервисные отступы. Для улицы согласуйте IP55 и погодозащиту.

Уточните опции, связь с диспетчеризацией, потребность в охлаждении и комплект расходных фильтров.

Гарантия и обслуживание

По паспорту гарантия на Capsule 4100 48E составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
