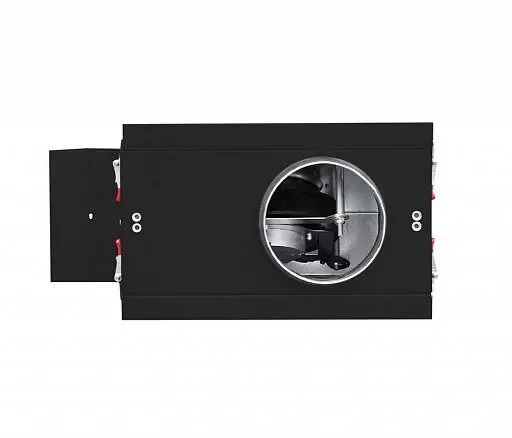

Приточная установка CAPSULE 400 E

Подача и нагрев наружного воздуха

Capsule 400 E предназначена для приточной вентиляции жилых и коммерческих помещений. Заслонка с электроприводом и возвратной пружиной перекрывает канал при остановке; воздух проходит фильтр и нагреватель перед подачей в помещения.

В этой модели нет рекуператора, водяного нагревателя или встроенного охладителя. Удаление воздуха организуют отдельной вытяжной системой. Наличие автоматики не означает, что внешние устройства охлаждения и увлажнения входят в базовый комплект.

Площадь до 130 м² приведена производителем как ориентир. Требуемый воздухообмен рассчитывают по людям и назначению помещений, затем проверяют рабочую точку по сопротивлению сети.

• Номинальный расход — 400 м³/ч. Рекомендуемая зона веб-графика — 150–440 м³/ч; расход в системе зависит от сопротивления сети.
• Три керамические кассеты PTC общей мощностью 4,5 кВт, переключаемый максимум 3/4,5 кВт. Электропотребление — 4,6 кВт на сайте и 4605 Вт в паспорте; максимальный ток на сайте — 23,2 А.
• Габариты на странице и чертеже — 793 × 550 × 250 мм; в паспортной таблице длина 792 мм. Подключение Ø160 мм, масса — 29 кг. Основной корпус имеет изоляцию 50 мм; таблица паспорта отдельно указывает крышки 30 мм.
• Один штатный фильтр F5 размером 305 × 189 × 150 мм. F7/F9 указаны на странице как альтернативы; паспорт также перечисляет угольный фильтр. Двойная фильтрация для Capsule 400 не предусмотрена.

Расход, нагрев и электрическое подключение

На веб-кривой указаны 417 Па при 300 м³/ч, 340 Па при 375 м³/ч и 244 Па при 450 м³/ч. Последняя точка — 585 м³/ч при 0 Па; отдельной точки при номинальных 400 м³/ч нет. Подбор выполняют с учётом рекомендуемой зоны 150–440 м³/ч и сопротивления сети.

Паспорт подтверждает три кассеты PTC и выбор максимальной мощности 3 или 4,5 кВт. В выбранном режиме нагрев регулируется плавно. Дополнительную секцию включают только после проверки допустимой нагрузки электрической сети.

Для PTC паспорт указывает уставку приточного воздуха 0…+30 °C; достижимая температура зависит от наружного воздуха и расхода. Защита включает термоконтакт и контроль перегрева в канале. Саморегулирование керамики не отменяет требований к монтажу и защите.

В таблице подключения на странице 51 приведены 4605 Вт, автомат 25 А и минимальное сечение 4 мм². Общая таблица на странице 33 указывает минимум 2,5 мм², поэтому сечение нельзя выбирать по одной строке без уточнения: линия и защита должны соответствовать актуальной схеме поставки и условиям прокладки. Максимальный ток установки 23,2 А не равен номиналу автомата.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-485/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Штатная заслонка имеет электропривод с возвратной пружиной. Шумоглушитель и гибкие вставки под канал Ø160 мм подбирают отдельно. Паспорт перечисляет электрический преднагрев Ø160–PTC и внешний гликолевый преднагрев как опции; их наличие и совместимость согласуют в проекте.

Размеры и доступ для обслуживания

Чертёж Capsule 400 E на странице 17 и веб-карточка дают габариты 793 × 550 × 250 мм, а таблица на странице 34 — длину 792 мм. До изготовления креплений сверяют заказной чертёж; подключение — Ø160 мм. Крепёжные размеры на чертеже — 836 × 372 мм.

Для Capsule 400 паспорт задаёт K = 250 мм для извлечения фильтра, M = 700 мм, H и F = 400 мм и Z = 10 мм. Доступ к фильтру возможен с двух сторон. Одни 250 мм не описывают всю сервисную зону; установку нельзя полностью зашивать.

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Крепления и опоры рассчитывают на массу и условия монтажа, сохраняют возможность демонтажа.

Условия размещения и акустика

Для электрического исполнения паспорт указывает температуру вокруг корпуса −30…+45 °C, относительную влажность 1…90% и наружный воздух −55…+45 °C. При этом вводные правила запрещают установку на неотапливаемых чердаках; холодное размещение согласуют для конкретного объекта.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 29 / 46 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте Capsule 400 E указаны 47 дБ при подключении к сети с шумоглушителями и допуск до 5 дБ по условиям монтажа. Для помещения проверяют акустику всей системы.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтра, проверку воздухообмена и очистку оборудования при необходимости. Проверяют воздухозаборную решётку, крепления, электрические соединения, защиту нагревателя и работу заслонки.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель из позисторной керамики
• Фильтр тонкой очистки класса F5 (1 шт.)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Выравнивающие решётки на вентиляторе
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В комплекте один F5, керамический нагреватель PTC, заслонка с электроприводом и возвратной пружиной, EC-вентилятор с выравнивающими решётками, автоматика, сенсорный пульт, Wi-Fi, датчики наружного и приточного воздуха и термоконтакт. Паспорт дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта; точный состав подтверждают спецификацией.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 150–440 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Увеличить ↗

Документация

Локальные документы: паспорт Capsule 200–12600 E/W версии 19.03.2026, DWG Capsule 200–2100 E/W и BIM-модель Capsule 400 E. В паспорте: PTC 8, фильтр 11–12, чертёж 17, сервис 28–30, характеристики и опции 33–36, кривая 41, условия и шум 44–45, монтаж 46–51, управление 56–57, гарантия и ПТО 59–60 и 64.

Подбор CAPSULE 400 E

Рассчитайте приточный расход и сопротивление сети, организуйте отдельную вытяжку. Проверьте рабочую точку в рекомендуемой зоне 150–440 м³/ч.

Выберите режим 3 или 4,5 кВт по зимнему нагреву и доступной мощности. Подтвердите 220 В, 4,6 кВт и 23,2 А, электрическую защиту и сечение кабеля с учётом различия паспортных таблиц.

Сверьте длину 793/792 мм по заказному чертежу, патрубки Ø160 мм и все сервисные отступы. Для улицы согласуйте погодозащиту и коробку автоматики IP55.

Согласуйте фильтрацию, шумоглушитель, преднагрев и интеграцию управления. Двойная фильтрация для Capsule 400 не предусмотрена.

Гарантия и обслуживание

По паспорту гарантия на Capsule 400 E составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
