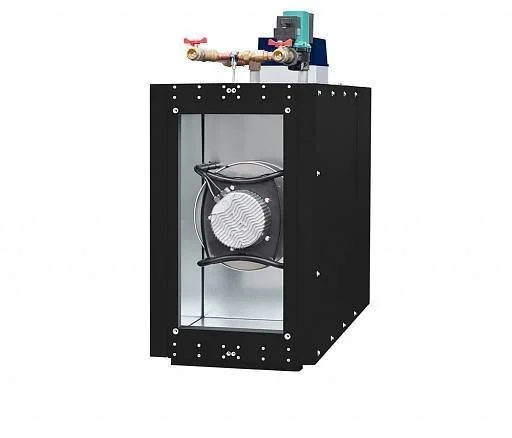

Приточная установка CAPSULE 2600 W3R

Подача и нагрев наружного воздуха

Capsule 2600 W3R предназначена для приточной вентиляции жилых и коммерческих помещений. Воздушная заслонка с возвратной пружиной перекрывает канал при остановке, фильтры очищают поступающий воздух, жидкостный нагреватель получает тепло от внешнего источника.

Удаление воздуха организуют отдельной вытяжной системой. В этом исполнении нет рекуператора, электрического основного нагревателя или встроенного охладителя. Обозначение W3R и модельная строка паспорта 60–30/3 подтверждают трёхрядный нагреватель.

Площадь до 870 м² указана производителем как ориентир. Расход рассчитывают по людям, назначению помещений и выделениям загрязнений, а затем проверяют по сопротивлению сети; площадь сама по себе не подтверждает достаточность установки.

• Номинальный расход — 2600 м³/ч. Рекомендуемая зона веб-графика — 900–2860 м³/ч; рабочую точку подбирают по сопротивлению сети.
• На сайте максимальное электропотребление — 1,0 кВт, ток — 5 А. В паспортной таблице Capsule 2600 W указаны 912 Вт. Питание — 220 В, одна фаза, 50 Гц. Различие мощности уточняют по электрической схеме поставки; электропотребление не равно тепловой мощности нагревателя.
• Корпус с изоляцией 50 мм: 1195 × 1030 × 485 мм; подключения воздуховодов 600 × 300 мм. Масса на странице — 92 кг; для монтажа проверяют массу с рабочим заполнением и нагрузку на опоры.
• Один штатный фильтр F5 размером 665 × 370 × 200 мм. Фильтрацию F7/F9, угольную или двойную G4+F5/F7/F9 согласуют отдельно с проверкой сопротивления.

Расход и параметры теплоносителя

На веб-кривой указаны 625 Па при 2000 м³/ч, 439 Па при 2500 м³/ч и 165 Па при 3000 м³/ч. Последняя точка — 3318 м³/ч при 0 Па. Отдельной точки при номинальных 2600 м³/ч нет. Рекомендуемая зона — 900–2860 м³/ч; рабочую точку проверяют для выбранной фильтрации и сопротивления сети.

Тепловую мощность определяют расчётом при заданных температурах наружного воздуха, подачи и обратки теплоносителя и его расходе. Три ряда теплообменника сами по себе не задают фиксированную мощность в киловаттах.

Паспорт указывает рекомендуемое давление теплоносителя 6 бар, максимальное 10 бар, максимальную температуру 110 °C и концентрацию этилен- или пропиленгликоля не более 45%. Диапазон уставки притока +15…+50 °C не означает, что любая температура достижима при любых расходах и параметрах теплоносителя.

Собранный смесительный узел включает насос, трёхходовой клапан с приводом, обратный клапан, фильтр и два шаровых крана. Защита от замораживания контролирует поверхность нагревателя D4 и обратную воду D3; она требует непрерывного электропитания и подачи теплоносителя.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-485/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Шумоглушитель и гибкая вставка под канал 600 × 300 мм подбираются отдельно. Блок преднагрева на странице указан по спецзаказу; в таблице W электрический преднагрев — опция, гликолевый — не предусмотрен. Его наличие и состав согласуют отдельно.

Размеры и доступ для обслуживания

По чертежу размеры установки — 1195 × 1030 × 485 мм. Корпус универсальный, с сервисными панелями с двух сторон, но монтировать жидкостный нагреватель смесительным узлом вниз нельзя. Положение циркуляционного насоса и возможность обезвоздушивания проверяют по монтажной схеме.

Для извлечения фильтра на странице указаны 400 мм, а в паспорте Capsule 2600 на странице 28 — K = 450 мм. До уточнения проектируют доступ с учётом паспортных 450 мм; дополнительно предусмотрены M = 900 мм, H и F = 400 мм и Z = 10 мм. Сохраняют доступ к смесительному узлу и возможность полного демонтажа.

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Диаметр подводящих труб не должен быть меньше прохода смесительного узла. Паспорт рассчитывает его насос на калорифер и до 2 м трассы; при большей длине требуется расчёт подпорного насоса и предусмотренной паспортом байпасной линии с балансировочным и обратным клапанами.

Условия размещения и акустика

Для теплоносителя «вода» паспорт допускает воздух вокруг оборудования +5…+45 °C и наружный воздух −30…+45 °C. Для антифриза 45% указаны −30…+45 °C вокруг и −55…+45 °C с улицы, с оговоркой о типе нагревателя и составе теплоносителя. Влажность вокруг корпуса — 1…90%. Холодное размещение согласуют отдельно: вводные правила запрещают неотапливаемые чердаки.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 42 / 63 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте Capsule 2600 W указаны 56 дБ при подключении к сети с шумоглушителями и допуск до 5 дБ по условиям монтажа. Разницу нельзя скрывать усреднённым числом: для объекта уточняют акустические данные и рассчитывают всю систему.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Контролируют герметичность и циркуляцию теплоносителя, работу защиты от замораживания, насос, клапан, воздухозаборную решётку и электрические соединения.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Жидкостный нагреватель со смесительным узлом
• Фильтр тонкой очистки класса F5 (1 шт.)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Комплект выбранного предложения включает один F5, трёхрядный жидкостный нагреватель со смесительным узлом, заслонку с возвратной пружиной, EC-вентилятор, автоматику, пульт, Wi-Fi и датчики. Паспорт дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта. Блок преднагрева поставляется по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 900–2860 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Увеличить ↗

Документация

Локальные документы: паспорт Capsule 200–12600 E/W версии 19.03.2026, DWG Capsule 2600–12600 E/W и BIM-модель Capsule 2600 E/W. В паспорте: нагреватель 9–10, фильтр 11–12, чертёж 22, сервис 28–30, характеристики W 37–40, условия и шум 44–45, монтаж 46–52, управление 56–57, гарантия и ПТО 59–60 и 64.

Подбор CAPSULE 2600 W3R

Определите расход и сопротивление приточной сети, требуемую фильтрацию и отдельное удаление воздуха. Проверьте рабочую точку по согласованной кривой.

Рассчитайте нагрев по параметрам теплоносителя и воздуха. Проверьте однофазные 220 В, ток 5 А и различие мощности 1,0 кВт на сайте / 912 Вт в паспорте. Защиту подбирают по актуальной электрической схеме поставки.

Проверьте канал 600 × 300 мм, габариты и массу. Согласуйте расхождение зоны фильтра 400 мм на сайте / 450 мм в паспорте и остальные сервисные отступы. Для улицы согласуйте IP55 и погодозащиту, для воды — положительную температуру окружающего воздуха.

Уточните опции, связь с диспетчеризацией, потребность в охлаждении и комплект расходных фильтров.

Гарантия и обслуживание

По паспорту гарантия на Capsule 2600 W3R составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
