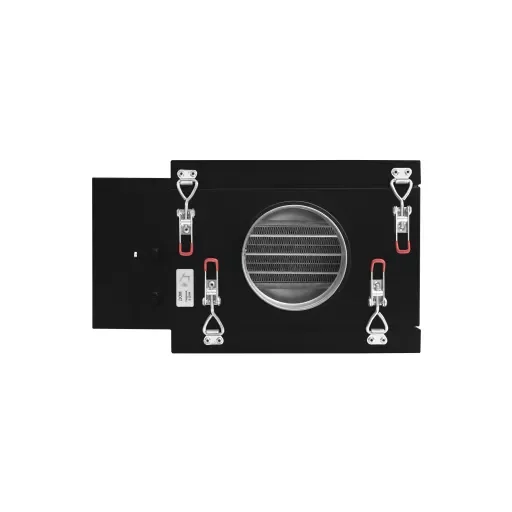

Приточная установка CAPSULE 200 E

Подача и нагрев наружного воздуха

Capsule 200 E предназначена для подачи наружного воздуха в небольшие жилые и коммерческие помещения. Моноблочный корпус с теплоизоляцией 30 мм имеет размеры 557 × 422 × 230 мм и подключения Ø125 мм. Масса выбранной модели — 20 кг.

В этой модели нет рекуператора, водяного нагревателя и встроенного охладителя. Удаление воздуха организуют отдельной вытяжной системой. Воздушная заслонка отсутствует в стандартной комплектации Capsule 200: в паспорте она указана как опция Ø125 мм.

Площадь до 70 м² приведена производителем как ориентир. Требуемый воздухообмен рассчитывают по людям, назначению помещений и загрязнениям; рабочую точку проверяют по сопротивлению сети.

• Номинальный расход — 200 м³/ч. Рекомендуемая зона веб-графика — 100–220 м³/ч; номинальный расход не означает гарантированную подачу при любом сопротивлении сети.
• Две керамические кассеты PTC общей мощностью 3 кВт; паспорт предусматривает переключение максимальной мощности 1,5/3 кВт. Электропотребление на сайте — 3,1 кВт, в паспорте — 3105 Вт; максимальный ток на сайте — 15,8 А.
• Один штатный фильтр G4 размером 238 × 167 × 40 мм. Вместо него можно заказать F5, F7, F9 или угольный фильтр, проверив сопротивление выбранной фильтрации. Двойная фильтрация для Capsule 200 не предусмотрена.
• EC-вентилятор, автоматика TURKOV, сенсорный пульт и Wi-Fi входят в комплектацию. Заслонку, шумоглушитель и гибкие вставки согласуют отдельно.

Расход, нагрев и электрическое подключение

На веб-кривой указаны 495 Па при 150 м³/ч, 406 Па при 225 м³/ч, 283 Па при 300 м³/ч и 190 Па при 350 м³/ч. Отдельной точки при номинальных 200 м³/ч нет. Производитель выделяет рабочую зону 100–220 м³/ч; выходящие за неё точки не заменяют подбор рабочего режима.

В паспорте для Capsule 200 подтверждены две кассеты PTC и выбор максимальной мощности 1,5 или 3 кВт. В выбранном режиме нагрев регулируется плавно. Подключение дополнительной секции допустимо только после проверки допустимой нагрузки электрической сети.

Для PTC паспорт указывает уставку приточного воздуха 0…+30 °C; достижимая температура зависит от наружного воздуха и расхода. Предусмотрены термоконтакт и контроль перегрева в канале. Саморегулирование керамики не отменяет требований к монтажу и защите.

На сайте максимальный ток — 15,8 А, а таблица паспорта на странице 51 указывает автомат 15 А и минимальное сечение 1,5 мм². Это разные параметры, и их сочетание требует уточнения по актуальной электрической схеме поставки. Линию, защиту и кабель подбирает специалист с учётом способа прокладки и нагрузки.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-485/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Заслонка Ø125 мм является опцией; её наличие и управление согласуют при заказе. Шумоглушитель и гибкие вставки подбирают под канал Ø125 мм. В таблице паспорта для Capsule 200 блоки электрического и гликолевого преднагрева не предусмотрены.

Размеры и доступ для обслуживания

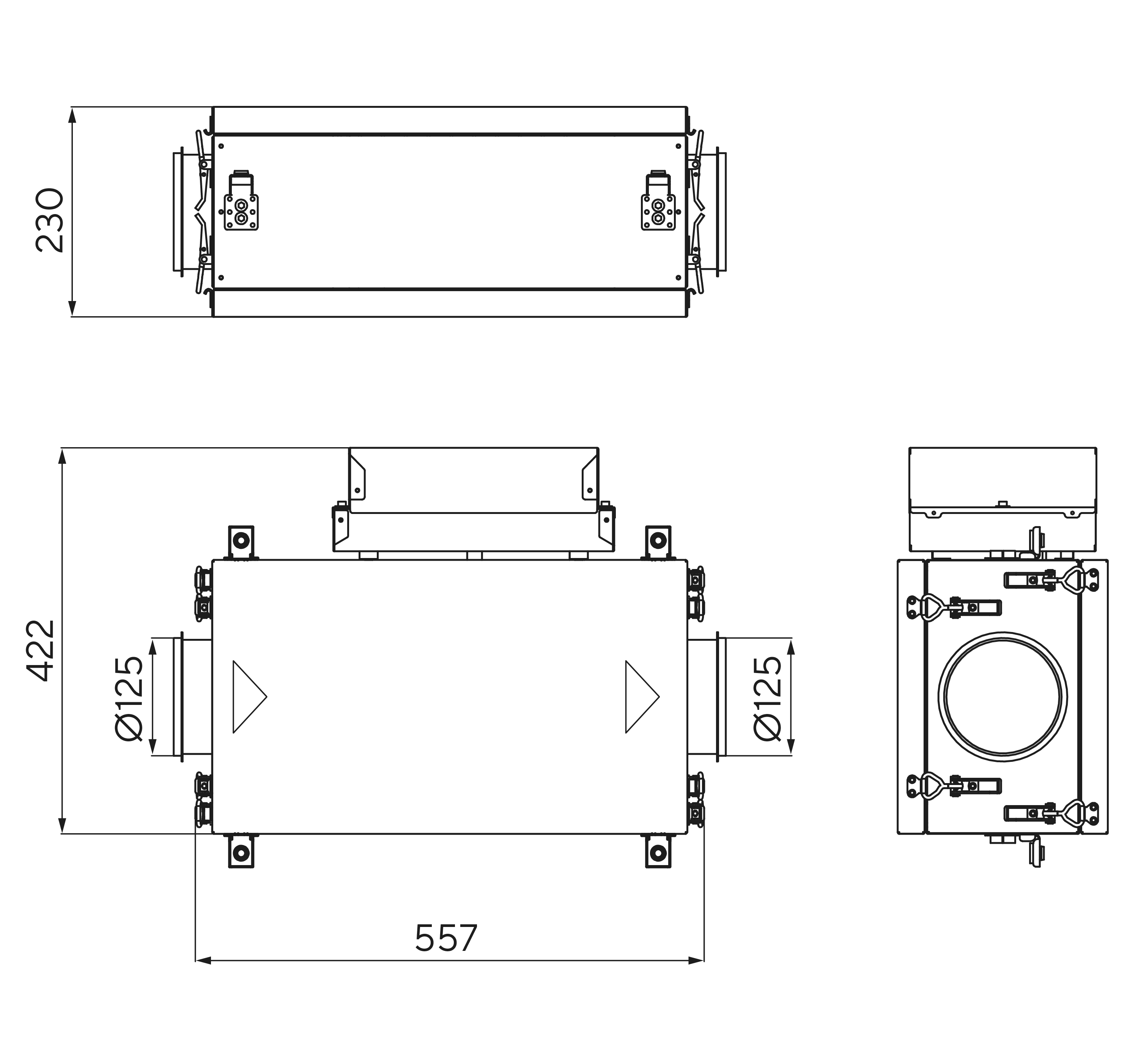

Чертёж Capsule 200 E на странице 16 подтверждает габариты 557 × 422 × 230 мм, патрубки Ø125 мм и крепёжные размеры 457 × 342 мм. Направление потока соблюдают по схеме; доступ к фильтру предусмотрен с двух сторон.

Для Capsule 200 паспорт задаёт K = 200 мм для извлечения фильтра, M = 700 мм, H и F = 400 мм и Z = 10 мм. Одних 200 мм перед фильтром недостаточно для размещения всей сервисной зоны. Полностью зашивать агрегат нельзя; должна сохраняться возможность демонтажа.

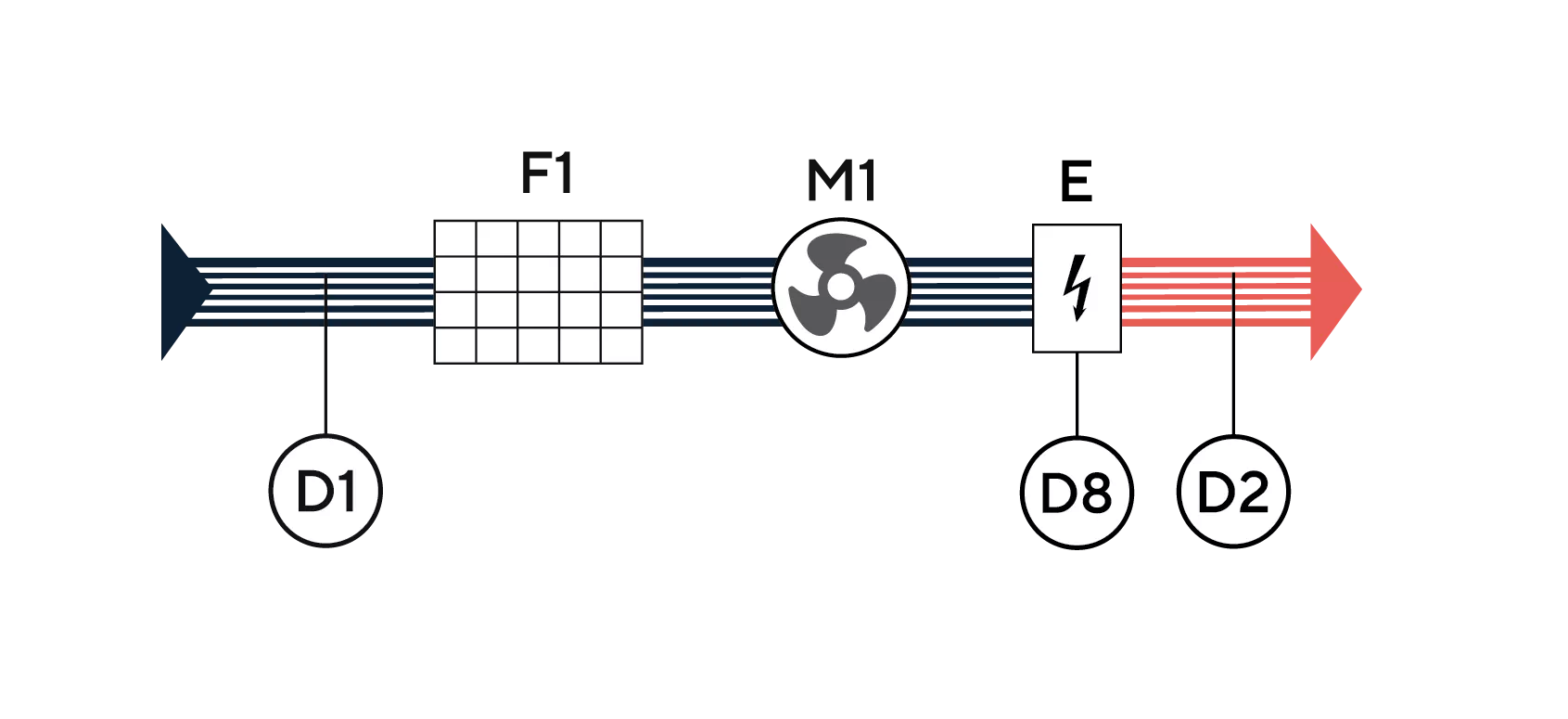

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Крепления и опоры рассчитывают на массу установки и условия монтажа.

Условия размещения и акустика

Для электрического исполнения паспорт указывает температуру вокруг корпуса −30…+45 °C, относительную влажность 1…90% и наружный воздух −55…+45 °C. При этом вводные правила запрещают установку на неотапливаемых чердаках; холодное размещение согласуют для конкретного объекта.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 30 / 44 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте Capsule 200 E указаны 39 дБ при подключении к сети с шумоглушителями и допуск до 5 дБ по условиям монтажа. Эти данные приведены с разными условиями; для помещения рассчитывают акустику всей системы.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтра, проверку воздухообмена и очистку оборудования при необходимости. Дополнительно проверяют воздухозаборную решётку, крепления, электрические соединения и защиту нагревателя; при наличии опциональной заслонки проверяют её работу.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 30 мм
• Электрический нагреватель из позисторной керамики
• Фильтр грубой очистки класса G4 (1 шт)
• Автоматика производства TURKOV
• Выравнивающие решётки на вентиляторе
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Комплект выбранного предложения включает один G4, нагреватель из позисторной керамики, EC-вентилятор с выравнивающими решётками, автоматику, сенсорный пульт, Wi-Fi, датчики наружного и приточного воздуха и термоконтакт. Общий паспорт дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта. Воздушной заслонки в штатной комплектации Capsule 200 нет.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 100–220 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локально доступны паспорт Capsule 200–12600 E/W версии 19.03.2026 и BIM-модель Capsule 200 E. На свежей карточке отдельный DWG не указан. В паспорте: PTC-нагреватель 8, фильтр 11–12, чертёж 16, сервис 28–30, характеристики и опции 33–36, кривая 41, условия и шум 44–45, монтаж 46–51, управление 56–57, гарантия и ПТО 59–60 и 64.

Подбор CAPSULE 200 E

Рассчитайте расход и сопротивление приточной сети, организуйте отдельную вытяжку. Проверьте рабочую точку в рекомендуемой зоне 100–220 м³/ч.

Выберите режим 1,5 или 3 кВт по зимнему нагреву и доступной электрической мощности. До подключения уточните сочетание максимального тока 15,8 А на сайте и автомата 15 А в паспорте.

Проверьте габариты 557 × 422 × 230 мм, патрубки Ø125 мм и все сервисные отступы. Для наружного размещения согласуйте защиту от погоды и коробку автоматики IP55.

Согласуйте фильтрацию, опциональную заслонку, шумоглушитель и интеграцию управления. Двойную фильтрацию и блок преднагрева не включайте в базовый состав.

Гарантия и обслуживание

По паспорту гарантия на Capsule 200 E составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
