Приточная установка CAPSULE 12600 64E

Подача и нагрев наружного воздуха

Capsule 12600 64E предназначена для приточной вентиляции коммерческих и производственных помещений. Воздушная заслонка с возвратной пружиной перекрывает канал при остановке; фильтры очищают поступающий воздух, электрический нагреватель доводит его температуру до заданной в пределах доступной мощности.

Удаление воздуха организуют отдельной вытяжной системой. В этом исполнении нет рекуператора, водяного нагревателя или встроенного охладителя. Необходимость охлаждения, увлажнения и дополнительных ступеней фильтрации определяют по проекту.

Площадь до 4200 м² указана производителем как ориентир. Расход рассчитывают по людям, назначению помещений и выделениям загрязнений, а затем проверяют по сопротивлению сети; площадь сама по себе не подтверждает достаточность установки.

• Номинальный расход — 12 600 м³/ч. На веб-графике рекомендуемая рабочая зона составляет 4500–13 860 м³/ч.
• Электрический нагреватель — 64 кВт; максимальное электропотребление выбранного исполнения — 69,6 кВт, ток — 128,2 А. Питание — 380 В, три фазы, 50 Гц.
• Корпус с изоляцией 50 мм: 1890 × 1370 × 985 мм; подключения воздуховодов 1000 × 800 мм. Масса на сайте приведена диапазоном 228–256 кг, точную массу поставки уточняют для монтажа.
• Два штатных фильтра F5 размером 1065 × 430 × 200 мм каждый. Фильтрацию F7/F9, угольную или двойную G4+F5/F7/F9 согласуют отдельно с проверкой сопротивления.

Расход, давление и нагрев

На веб-кривой указаны 1143 Па при 10 000 м³/ч, 807 Па при 12 000 м³/ч и 486 Па при 14 000 м³/ч. Отдельной точки при 12 600 м³/ч нет. Паспорт содержит общую кривую Capsule 12600 E; перед окончательным подбором согласуют характеристику конкретного исполнения и условия фильтрации.

Обозначение 64E относится к мощности нагревателя этой карточки. В паспортной таблице диапазон 64–208 кВт и 213,6 кВт суммарной мощности охватывает всё семейство исполнений; эти верхние значения не относятся к выбранной 64E. Установить нагреватель другой мощности без изменения спецификации нельзя.

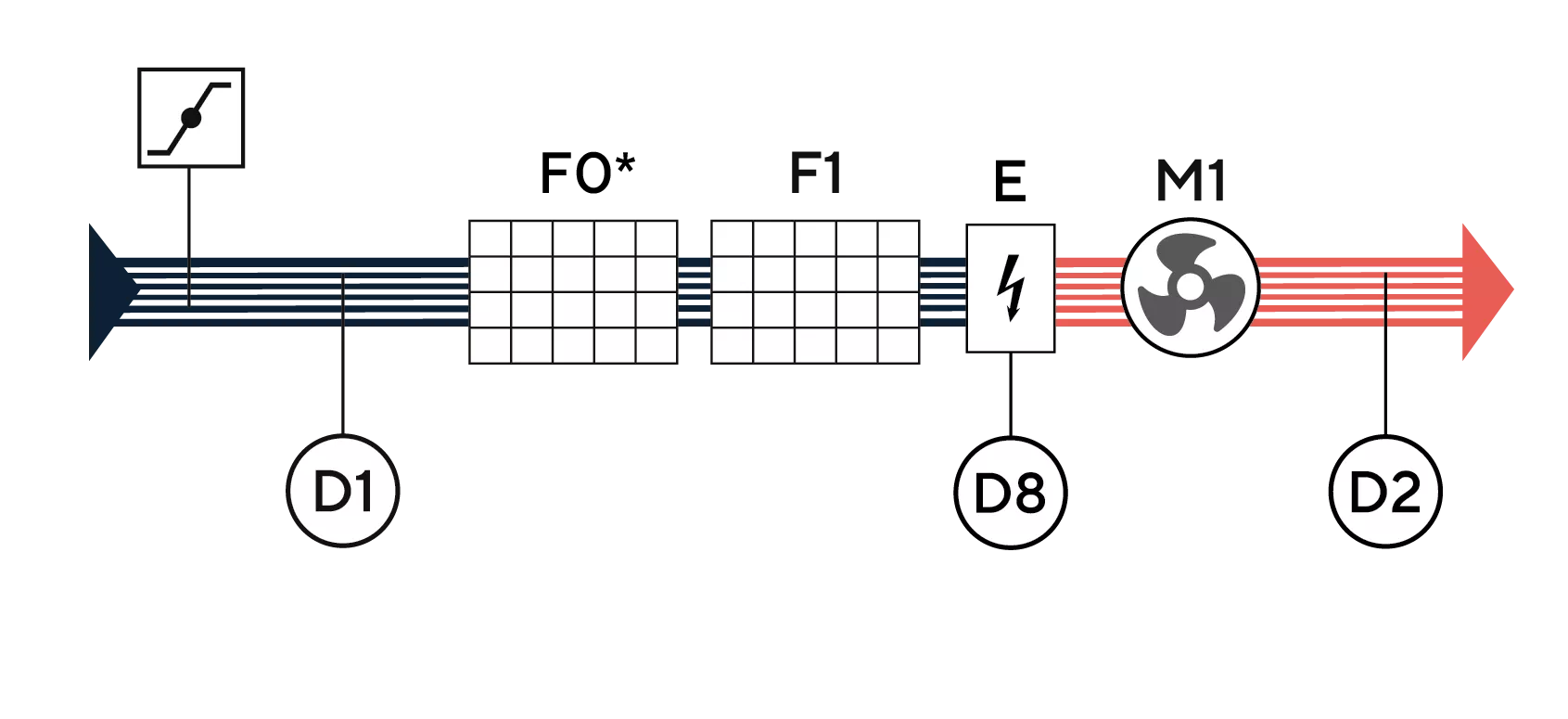

Нагрев управляется плавно через твердотельное реле и ПИД-регулятор; в схеме предусмотрен термоконтакт D8. Достижимая температура притока зависит от наружной температуры и расхода. Для зимнего режима рассчитывают требуемую тепловую мощность, а линию питания и защиту подбирают по утверждённой электрической схеме.

Управление и дополнительные функции

В состав входят автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Пульт поддерживает расписание, выбор скорости, температуру притока и сообщения о неисправностях. Для удалённого управления через приложение требуется интернет; подключение к диспетчеризации выполняют по RS-485/Modbus.

Управление с Яндекс Станции указано производителем как поддерживаемая интеграция, сама станция не входит в комплект. VAV, K-фактор и CO₂-система в таблице паспорта перечислены как опции. StereoVAV и байпас для этого ряда не предусмотрены. Возможность управления охладителем или увлажнителем не означает наличие этих устройств в базовой установке.

Шумоглушитель и гибкая вставка под канал 1000 × 800 мм подбираются отдельно. Внешний преднагрев и усиленную фильтрацию согласуют в составе вентиляционной системы.

Размеры и доступ для обслуживания

Моноблочный корпус имеет доступ к фильтрам с двух сторон. По чертежу основной размер по длине — 1890 мм; остальные габариты — 1370 и 985 мм. Положение агрегата выбирают с сохранением направления потока и доступа к автоматике.

Для Capsule 12600 паспорт задаёт K = 500 мм для извлечения фильтров, M = 1200 мм для ширины сервисной зоны, H и F = 400 мм и Z = 10 мм. Эти размеры показаны на схеме страницы 28; одних 500 мм перед фильтром недостаточно для планирования всего обслуживания. Полностью зашивать агрегат нельзя.

Датчик D2 размещают в приточном канале не ближе 1 м после нагревателя. Опоры, подвесы и подъёмные приспособления рассчитывают на фактическую массу поставки; сохраняют возможность полного демонтажа.

Условия размещения и акустика

Для электрического исполнения паспорт указывает температуру вокруг корпуса −30…+45 °C, относительную влажность 1…90% и наружный воздух −55…+45 °C. При этом вводные правила запрещают установку на неотапливаемых чердаках; холодное размещение согласуют для конкретного объекта.

Для наружного монтажа паспорт требует погодозащиту корпуса и присоединений, а также герметичную пластиковую коробку автоматики IP55, заказываемую для такого размещения. Стандартный корпус не следует считать готовым к осадкам без этих мер.

На сайте звуковое давление от корпуса — 41 / 67 дБА на расстоянии 2 м при минимальном/максимальном расходе. В паспорте для Capsule 12600 E указаны 64 дБ при подключении к сети с шумоглушителями, с допуском до 5 дБ по условиям монтажа. Для объекта нужен акустический расчёт с выбранными воздуховодами и шумоглушителями.

Фильтры и регулярный сервис

Фильтры не чистят, а заменяют по загрязнению или сигналу автоматики; паспорт ориентирует на 1–2 замены в год, при пыли чаще. После фактической замены обнуляют таймер пульта. Для расходников сверяют модель, размеры и исполнение рамок.

Ежегодное ПТО включает замену фильтров, проверку воздухообмена и очистку оборудования при необходимости. Дополнительно контролируют воздухозаборную решётку, крепления, электрические соединения и работу заслонки.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель (ТЭНы)
• Фильтр тонкой очистки класса F5 (2 шт.)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Комплект выбранного предложения включает два F5, электрический нагреватель и указанные средства управления. Паспорт семейства дополнительно перечисляет крепёж с виброопорами, документацию и 10 м экранированного кабеля пульта; количество креплений и точный состав подтверждаются спецификацией. Упоминание одного фильтра в общей комплектовочной таблице не заменяет модельные данные о двух фильтрах.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 4500–13860 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Увеличить ↗

Документация

Локальные документы: паспорт Capsule 200–12600 E/W версии 19.03.2026, DWG Capsule 2600–12600 E/W и BIM Capsule 12600 E/W. В паспорте: фильтры 11–12, состав и схема 13–14, чертёж 27, сервис 28–30, характеристики 33–36, кривая 43, условия и шум 44–45, монтаж 46–51, управление 56–57, гарантия и ПТО 59–60 и 64. Общие документы охватывают несколько исполнений; для заказа используют строку и схему выбранной 64E.

Подбор CAPSULE 12600 64E

Определите расход и сопротивление приточной сети, требуемую фильтрацию и отдельное удаление воздуха. Проверьте рабочую точку по согласованной кривой.

Рассчитайте зимний нагрев при 64 кВт и проверьте доступные 380 В, 69,6 кВт и 128,2 А; не подменяйте эти данные верхним исполнением 208 кВт из общей таблицы.

Проверьте канал 1000 × 800 мм, габариты, фактическую массу и все сервисные отступы. Для улицы согласуйте IP55 и погодозащиту.

Уточните опции, связь с диспетчеризацией, потребность в охлаждении и комплект расходных фильтров.

Гарантия и обслуживание

По паспорту гарантия на Capsule 12600 64E составляет 3 года с даты продажи (передачи потребителю) при соблюдении требований к монтажу, пусконаладке, эксплуатации и обслуживанию. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. ПТО оплачивается отдельно; выполнение фиксируют в паспорте.
