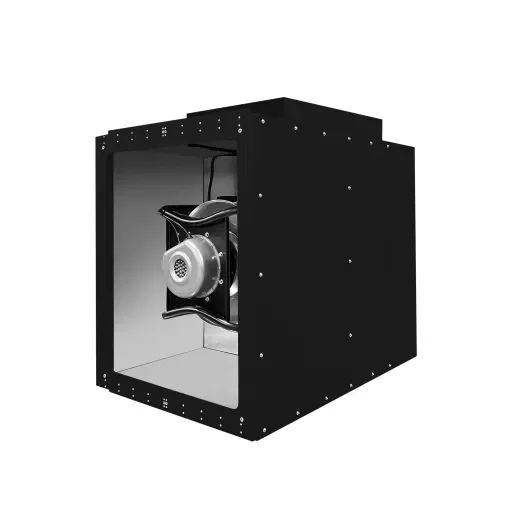

Приточная установка CAPSULE 10100 48E

Подача и нагрев наружного воздуха

Capsule 10100 48E фильтрует, нагревает и подаёт наружный воздух в коммерческие и производственные помещения. EC-вентилятор обеспечивает движение воздуха, а электрический нагреватель мощностью 48 кВт поддерживает температуру притока в пределах доступной мощности.

Моноблочная установка поставляется с автоматикой TURKOV, сенсорным пультом и Wi-Fi-модулем. Воздушная заслонка с электроприводом и возвратной пружиной перекрывает канал при остановке.

Номинальный расход — 10 100 м³/ч. Для выбора установки рассчитывают воздухообмен и сопротивление сети. Удаление воздуха организуют отдельной вытяжной системой.

• Номинальная производительность — 10 100 м³/ч. Рекомендуемая рабочая зона — 3500–11 110 м³/ч.
• Электрический нагреватель — 48 кВт; максимальное электропотребление выбранного исполнения — 53,7 кВт, ток — 88,6 А. Питание — 380 В, три фазы, 50 Гц.
• Стальной корпус с изоляцией 50 мм: 1890 × 1370 × 985 мм. Подключение воздуховодов — 1000 × 800 мм. Масса — 226–254 кг в зависимости от комплектации.
• Два фильтра F5 размером 1065 × 430 × 200 мм каждый. Дополнительную ступень G4 и фильтрацию F7/F9 согласуют при подборе.

Производительность и электрический нагрев

Статическое давление составляет 1530 Па при 8000 м³/ч, 1224 Па при 9600 м³/ч и 825 Па при 11 200 м³/ч. Рабочую точку выбирают с учётом сопротивления воздуховодов, фильтров и дополнительных элементов.

Мощность нагревателя — 48 кВт, максимальное электропотребление установки — 53,7 кВт, максимальный ток — 88,6 А. Для подключения требуется трёхфазная сеть 380 В, 50 Гц.

Плавное управление нагревом поддерживает заданную температуру притока. В схеме предусмотрен термоконтакт D8. Зимой достижимая температура зависит от наружного воздуха и выбранного расхода; требуемую мощность проверяют при проектировании.

Автоматика и управление

Сенсорный пульт позволяет выбирать скорость, задавать температуру притока и расписание, получать сообщения о неисправностях. Wi-Fi-модуль обеспечивает управление через мобильное приложение при наличии интернета.

Поддерживаются подключение к Умному дому и управление с Яндекс Станции. Станция приобретается отдельно. Интеграцию с диспетчеризацией и дополнительные функции согласуют при подборе автоматики.

Шумоглушитель, гибкие вставки, охлаждение и усиленную фильтрацию подбирают по проекту. Их состав и совместимость уточняют до заказа.

Монтаж и обслуживание

Габариты моноблочного корпуса — 1890 × 1370 × 985 мм, подключение к прямоугольным воздуховодам — 1000 × 800 мм. Доступ к фильтрам предусмотрен с двух сторон.

Для извлечения фильтров оставляют не менее 500 мм. Полную сервисную зону предусматривают по монтажному чертежу, с доступом к панелям, автоматике и возможностью демонтажа агрегата.

Датчик температуры D2 размещают в приточном канале не ближе 1 м после нагревателя. Опоры и подвесы рассчитывают на фактическую массу поставки.

Размещение и уровень шума

Для наружного размещения необходимы погодозащита корпуса и присоединений, а также исполнение автоматики для таких условий. Установку в неотапливаемом помещении согласуют при подборе.

Звуковое давление от корпуса на расстоянии 2 м — 38 / 63 дБА при минимальном и максимальном расходе. Шумоглушители и расположение оборудования выбирают с учётом требований помещений.

Фильтры и регулярный сервис

Загрязнённые фильтры заменяют: очистка и повторное использование не предусмотрены. Периодичность зависит от качества воздуха и интенсивности эксплуатации. После замены сбрасывают таймер обслуживания.

Плановое техническое обслуживание проводят ежегодно. Проверяют воздухообмен, крепления, электрические соединения, работу заслонки и состояние воздухозаборной решётки; при необходимости очищают оборудование.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель (ТЭНы)
• Фильтр тонкой очистки класса F5 (2 шт)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В комплект входят два фильтра F5, электрический нагреватель, EC-вентилятор, воздушная заслонка с возвратной пружиной, датчики, термоконтакт, автоматика TURKOV, сенсорный пульт и Wi-Fi-модуль. Дополнительные элементы согласуют в спецификации заказа.

Статическое давление и расход воздуха

Рекомендуемая рабочая зона — 3500–11 110 м³/ч. Рабочую точку выбирают с учётом сопротивления вентиляционной сети.

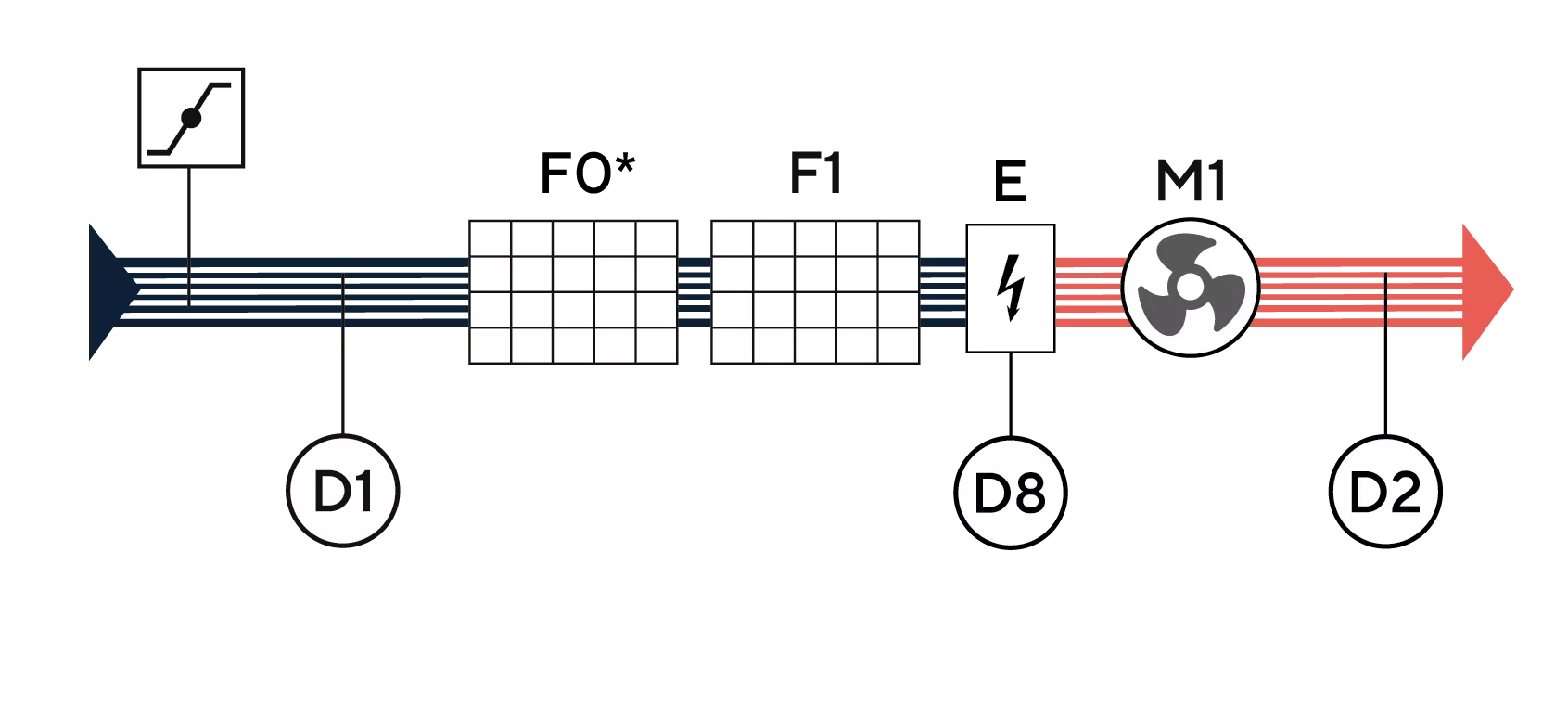

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Локальные файлы для скачивания: паспорт Capsule 200–12600 E/W, чертежи DWG Capsule 2600–12600 E/W и BIM-модель Capsule 10100 E/W.

Подбор CAPSULE 10100 48E

Определите расход, сопротивление приточной сети и необходимую фильтрацию. Предусмотрите отдельную вытяжную вентиляцию.

Рассчитайте зимний нагрев при мощности 48 кВт. Проверьте возможность подключения нагрузки 53,7 кВт и максимального тока 88,6 А к сети 380 В.

Проверьте габариты, каналы 1000 × 800 мм, массу и сервисный доступ. Для наружного размещения согласуйте погодозащиту и исполнение автоматики.

Уточните дополнительные функции управления, подключение к диспетчеризации и потребность в охлаждении.

Гарантия и обслуживание

Гарантия на установку — 3 года с даты продажи (отгрузки со склада TURKOV) при соблюдении требований к монтажу, эксплуатации и обслуживанию. Сохраните документы о покупке и гарантийный талон.

Первое плановое обслуживание проводят не позднее 18 месяцев с даты отгрузки или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Обслуживание оплачивается отдельно; выполненные работы фиксируют в сервисных документах.
