Паспорта оборудования
Характеристики
| Производительность (м³/ч) | 1000 |
|---|---|
| Максимальное электропотребление (кВт) | 5,2 |
| Питание | 220В 1Ф 50Гц |
| Комплектация | Стальной корпус с теплоизоляцией 50 мм, Двухступенчатый энтальпийный рекуператор, Электрический нагреватель (ТЭНы), Фильтры тонкой очистки класса F5 (2 шт.) |
| Звуковое давление от корпуса min/max (дБА) | 35 / 55 |

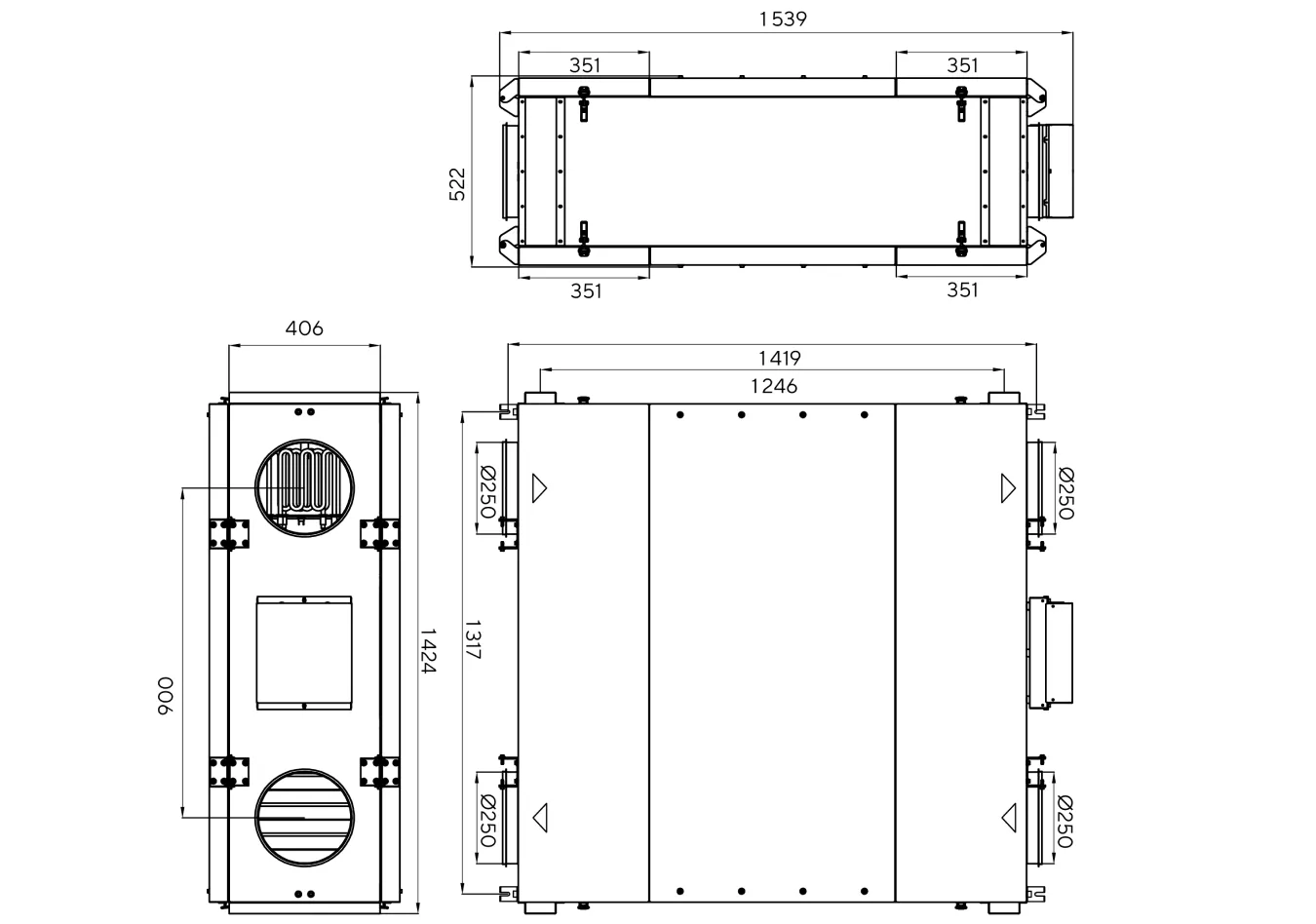

| Габариты ДxШxВ (мм) | 1539x1424x522 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 500 |
| Масса установки (кг) | 153 |
| Мощность электрического нагревателя (кВт) | 3/4,5 |
| Максимальный ток (А) | 25,8 |
Описание
Приточно-вытяжная вентиляционная установка с рекуперацией тепла и сохранением влаги. Оснащается электрическим нагревателем и двухступенчатым рекуператором, который обеспечивает работу без преднагрева при уличной температуре до -25 °С.

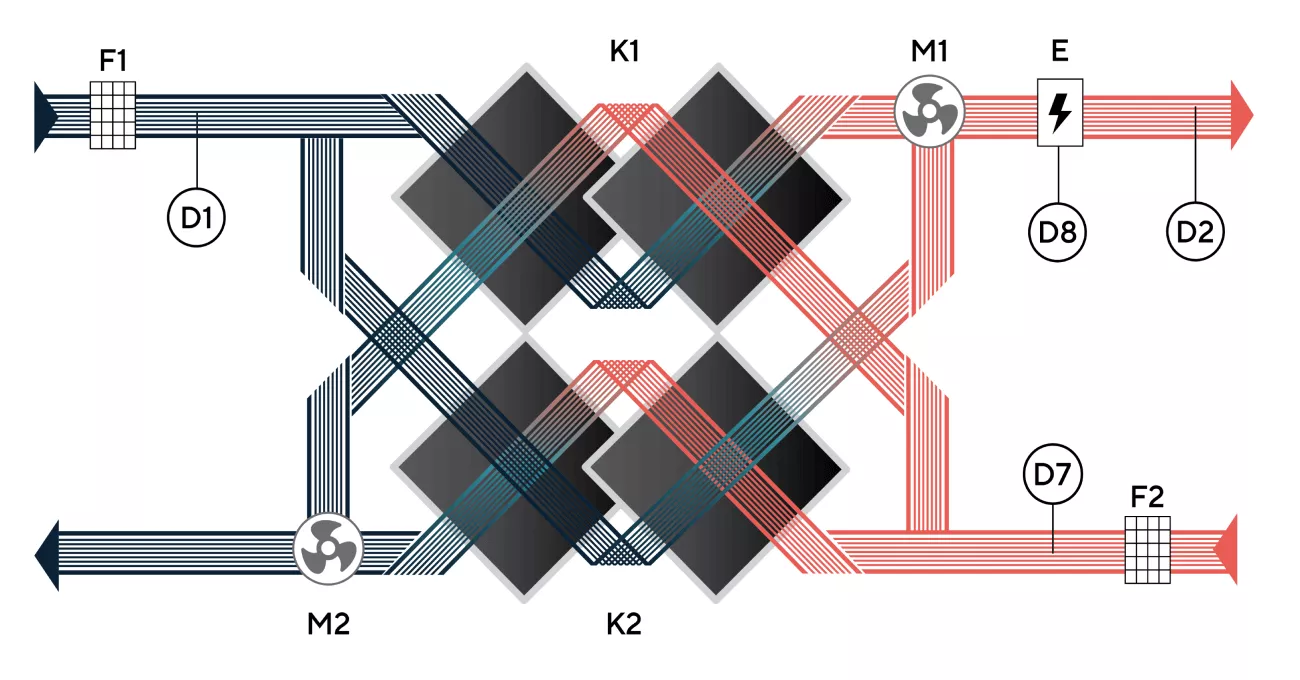

Функциональная схема (описание)
Корпус из стали и имеет зеркальную конструкцию, поэтому одновременно имеет правое и левое исполнение.
СР — встроенный Monocontroller Turkov v.2
P — настенный пульт управления
М1 — приточный вентилятор
М2 — вытяжной вентилятор
D1 — датчик температуры уличного воздуха
D2 — датчик температуры приточного воздуха
К1, К2, K3 — энтальпийный рекуператор
F1 — воздушный фильтр вытяжного воздуха
F2 — воздушный фильтр приточного воздуха
E — Электрический нагреватель 3,0/4,5кВт., HTML
Информация о поставке
Цена и характеристики приведены по выгрузке производителя от 05.09.2026. Наличие, срок поставки и комплектация подтверждаются при подготовке предложения. Подбор выполняется по расчётным параметрам объекта.
Документация
Паспорт и технические файлы для этой модели или её типоразмерного ряда. Скачайте нужный документ.
Скачать
Чертежи в формате DWG
DWG Zenit Standart X 300-1400 E/W
7,4 МБBIM-модели
