Назначение Zenit Heco V 550 W2R (EPP)
Номинальная производительность (м³/ч): 550. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
Для жидкостного нагревателя потребуются согласованные температура и расход теплоносителя. Электрическое потребление установки не равно её тепловой мощности.
- Производительность 550 м³/ч
- КПД возврата тепла 78%
- Фильтрация: F5 (G4+F5/F7/F9)
- Однонаправленное моноблочное исполнение
- По спецзаказу: Блок преднагрева; Двойной нагреватель; Внешний жидкостный нагреватель. Состав опций согласуют отдельно.
Технические характеристики
| Габариты ДxШxВ (мм) | 470х1235х935 |
|---|---|
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 400 |
| Подключение воздуховодов (мм) | Ø 200 |
| Номинальная производительность (м³/ч) | 550 |
| Жидкостный нагреватель (рядность) | 2 |
| Максимальное электропотребление (кВт) | 0,4 |
| Максимальный ток (А) | 2,8 |
| Звуковое давление от корпуса min/max (дБА) | 36 / 53Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 47 |
Состав поставки
- Корпус из вспененного полипропилена с теплоизоляцией 50 мм
- Трёхступенчатый энтальпийный рекуператор
- Жидкостный нагреватель со смесительным узлом
- Фильтры тонкой очистки класса F5 (2 шт.)
- Автоматика производства TURKOV
- Выравнивающие решётки на вентиляторы
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Датчики температуры поверхности и обратной воды жидкостного нагревателя
- Система защиты от обмерзания
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Опции по спецзаказу согласуют отдельно; окончательный состав фиксируют в предложении.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 200–560 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 644 Па |
|---|---|
| 100 м³/ч | 602 Па |
| 200 м³/ч | 541 Па |
| 300 м³/ч | 463 Па |
| 400 м³/ч | 370 Па |
| 500 м³/ч | 264 Па |
| 600 м³/ч | 144 Па |
| 700 м³/ч | 12 Па |

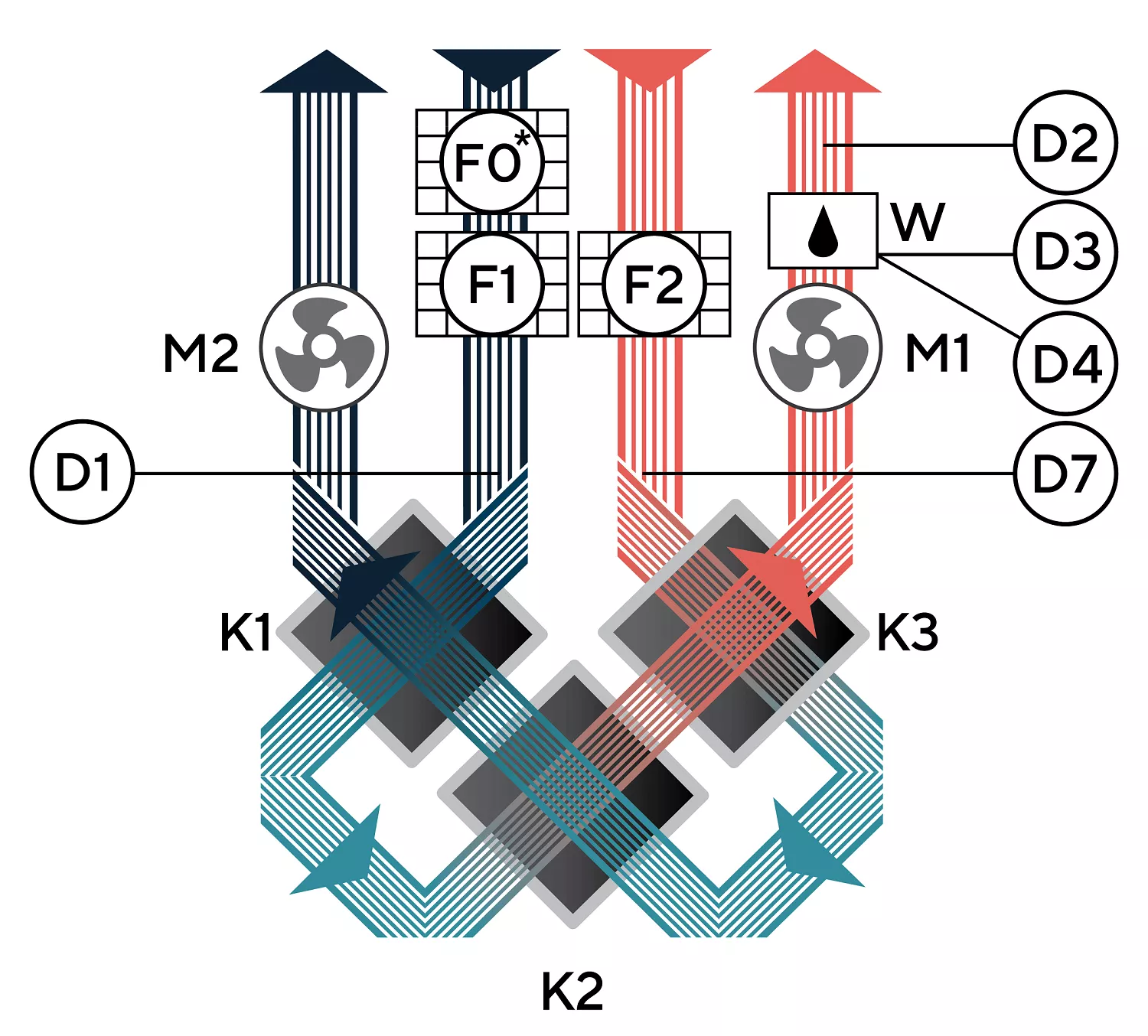

Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| K1–K3 | Энтальпийный рекуператор |
| F1, F2 | Воздушные фильтры тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| W | Жидкостный нагреватель со смесительным узлом |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D3 | Датчик температуры обратной воды жидкостного нагревателя |
| D4 | Датчик поверхности жидкостного нагревателя |
| D7 | Датчик температуры и влажности вытяжного воздуха |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Проверка исполнения перед заказом
Зона обслуживания фильтров (мм): 400. Это пространство должно остаться доступным после монтажа воздуховодов и отделки.
У выбранного исполнения рядность жидкостного нагревателя — 2. Для подбора нужны температура и расход теплоносителя; соседние исполнения сравнивают при одинаковых условиях.
Гарантия и обслуживание
Производитель указывает гарантию 3 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Дополнительный срок 7 лет относится к энтальпийному рекуператору в установках с пластинчатой рекуперацией. Он не распространяется на все узлы установки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска; ориентируйтесь на применимые условия паспорта.
