Назначение Zenit Cool Heco V 1200 3/4,5E
Номинальная производительность (м³/ч): 1200. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
Здесь предусмотрен электрический нагрев. Допустимую нагрузку на линию и требуемый нагрев притока проверяют по характеристикам этого исполнения и паспорту.
- Производительность 1200 м³/ч
- КПД возврата тепла 78%
- Фильтрация: F5 (G4+F5/F7/F9)
- Однонаправленное моноблочное исполнение
- По спецзаказу: Блок преднагрева; Двойной нагреватель; Внешний жидкостный нагреватель. Состав опций согласуют отдельно.
Технические характеристики
| Габариты ДxШxВ (мм) | 925x1550x1605 |
|---|---|
| Подключение воздуховодов (мм) | 500х250 |
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 500 |
| Номинальная производительность (м³/ч) | 1200 |
| Мощность электрического нагревателя (кВт) | 3/4,5 |
| Максимальное электропотребление (кВт) | 5,5 |
| Холодопроизводительность (кВт) | 7 |
| Максимальный ток (А) | 27,1 |
| Звуковое давление от корпуса min/max (дБА) | 37 / 57Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 242 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Трёхступенчатый энтальпийный рекуператор
- Электрический нагреватель (ТЭНы)
- Фильтры тонкой очистки класса F5 (4 шт.)
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Система защиты от обмерзания
- Термоконтакт
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Опции по спецзаказу согласуют отдельно; окончательный состав фиксируют в предложении.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 400–1210 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 1158 Па |
|---|---|
| 200 м³/ч | 1080 Па |
| 400 м³/ч | 987 Па |
| 600 м³/ч | 877 Па |
| 800 м³/ч | 749 Па |
| 1000 м³/ч | 599 Па |
| 1200 м³/ч | 426 Па |
| 1400 м³/ч | 226 Па |

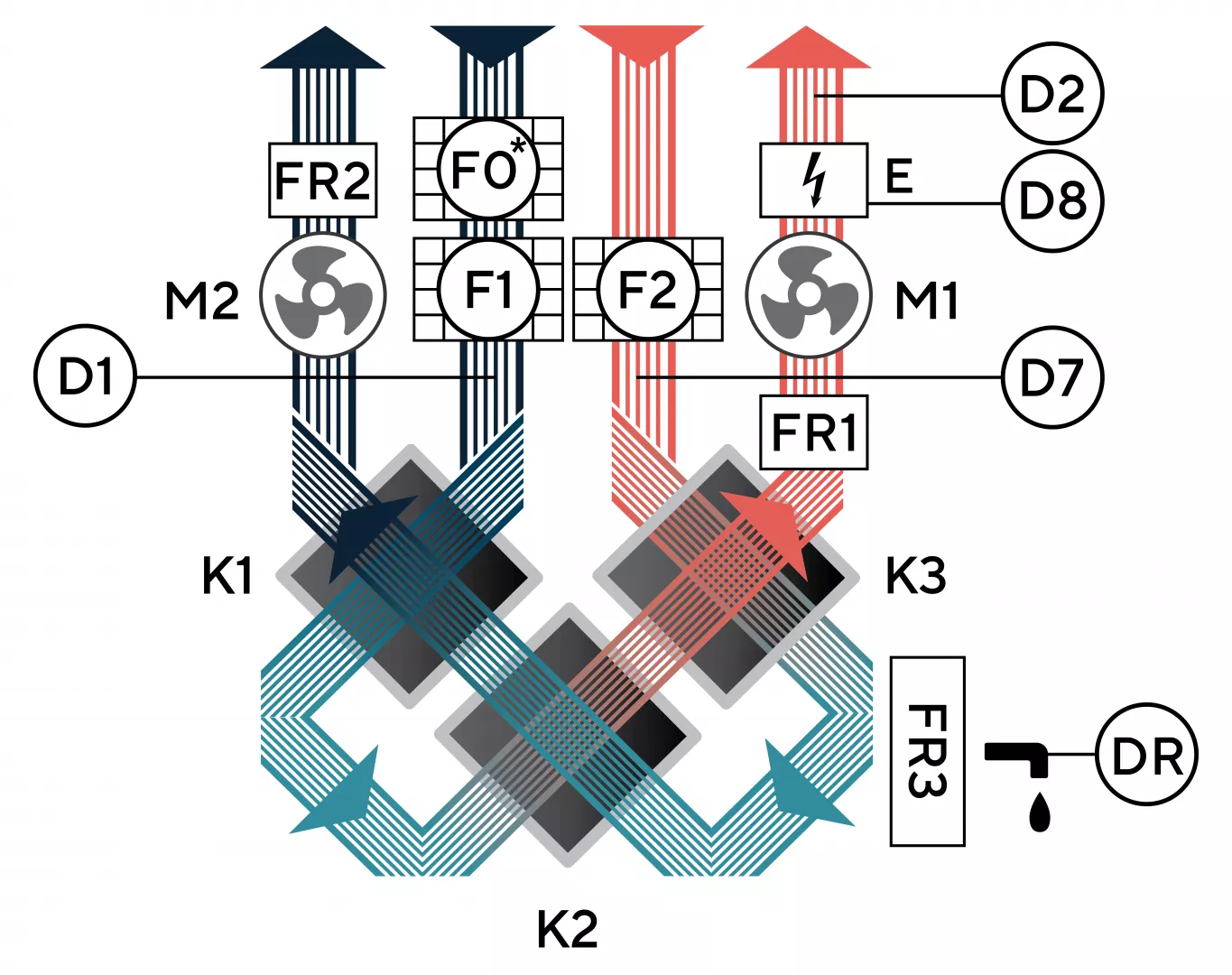

Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| K1–K3 | Энтальпийный рекуператор |
| F1, F2 | Воздушные фильтры тонкой очистки |
| F0* | Фильтр грубой очистки (опция) |
| Е | Электрический нагреватель (ТЭНы) |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| D8 | Термоконтакт |
| FR1 | Испаритель |
| FR2 | Конденсатор |
| FR3 | Компрессор |
| DR | Дренаж |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Проверка исполнения перед заказом
Зона обслуживания фильтров (мм): 500. Это пространство должно остаться доступным после монтажа воздуховодов и отделки.
Параметр электрического нагревателя этого исполнения: 3/4,5 кВт. Сверьте доступное питание, максимальный ток и схему защиты по паспорту.
| Модель | Отличия | Цена оборудования |
|---|---|---|
| Zenit Cool Heco V 1200 6E | Мощность электрического нагревателя (кВт): 6; Максимальное электропотребление (кВт): 7; Питание: 380В 3Ф 50Гц | 1 841 000 ₽Цена производителя · уточняйте предложение |
Гарантия и обслуживание
Производитель указывает гарантию 3 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Дополнительный срок 7 лет относится к энтальпийному рекуператору в установках с пластинчатой рекуперацией. Он не распространяется на все узлы установки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска; ориентируйтесь на применимые условия паспорта.
