Назначение Заслонка 160d
Герметичная заслонка с приводом и возвратной пружиной. Монтируется в систему воздуховодов для ограничения движения воздуха в канале при выключенном оборудовании или при деактивации клапана (в VAV-системах).
- Корпус и поворотная лопатка из оцинкованного стального листа;
- Снижение риска примерзания лопатки с корпусом в зимний период за счёт резинового уплотнителя на поворотной пластине (отсутствие прямого контакта);
- Квадратное поперечное сечение штока, обеспечивающее четкую фиксацию привода заслонки, не допуская его прокручивания. Сечение штока под привод — квадрат со стороной 8 мм;
- Монтаж в любом положении.
- Степень защиты корпуса привода: IP 54
- Напряжение питания: 220 В
- Масса: 1 кг
Технические характеристики
| Подключение воздуховодов (мм) | Ø 160 |
|---|

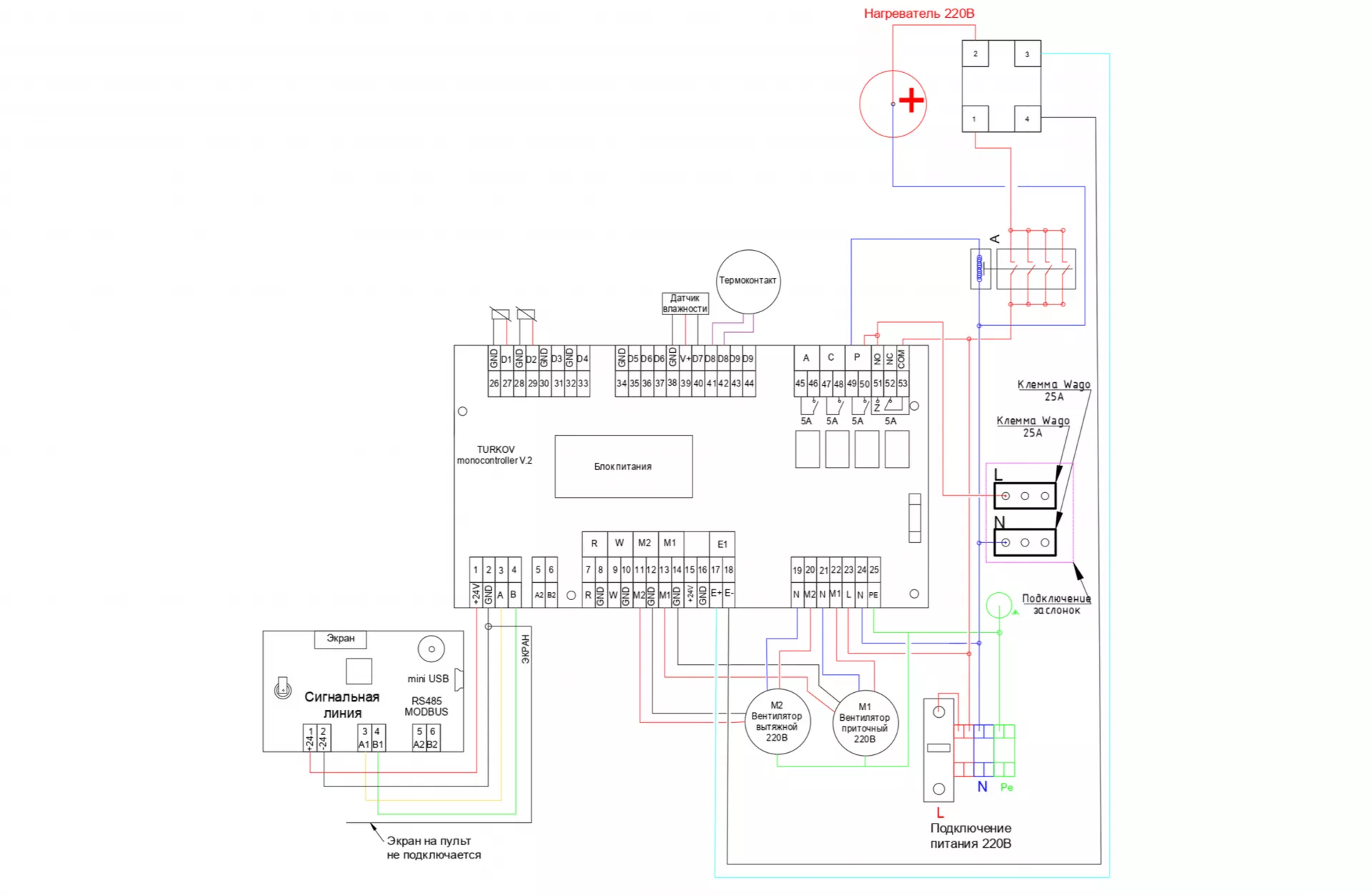

Чертежи и схемы
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Скачать
Проверка исполнения перед заказом
Подключение воздуховодов (мм): Ø 160. Проверьте размер и геометрию присоединения до заказа.
Габариты корпуса уточняются перед согласованием места установки: соответствующее поле таблицы производителя заполнено неполно.
