Воздушная заслонка Воздушная заслонка 125d с приводом и возвратной пружиной

Перекрытие канала Ø125 мм

Корпус и лопатка выполнены из оцинкованной стали. Резиновое уплотнение исключает прямой контакт кромки лопатки с корпусом и снижает риск примерзания. Квадратный шток 8 мм фиксирует привод от проворачивания.

Изделие предназначено для ограничения воздушного потока. Его нельзя подменять противопожарным клапаном без подтверждения соответствующего назначения и документов.

• Корпус и поворотная лопатка из оцинкованного стального листа;
• Снижение риска примерзания лопатки с корпусом в зимний период за счёт резинового уплотнителя на поворотной пластине (отсутствие прямого контакта);
• Квадратное поперечное сечение штока, обеспечивающее четкую фиксацию привода заслонки, не допуская его прокручивания. Сечение штока под привод — квадрат со стороной 8 мм;
• Монтаж в любом положении.
• Степень защиты корпуса привода: IP 54
• Напряжение питания: 220 В
• Масса: 0,8 кг

Технические характеристики

Состав поставки

• Воздушная заслонка Ø125 мм
• Электропривод 220 В с возвратной пружиной

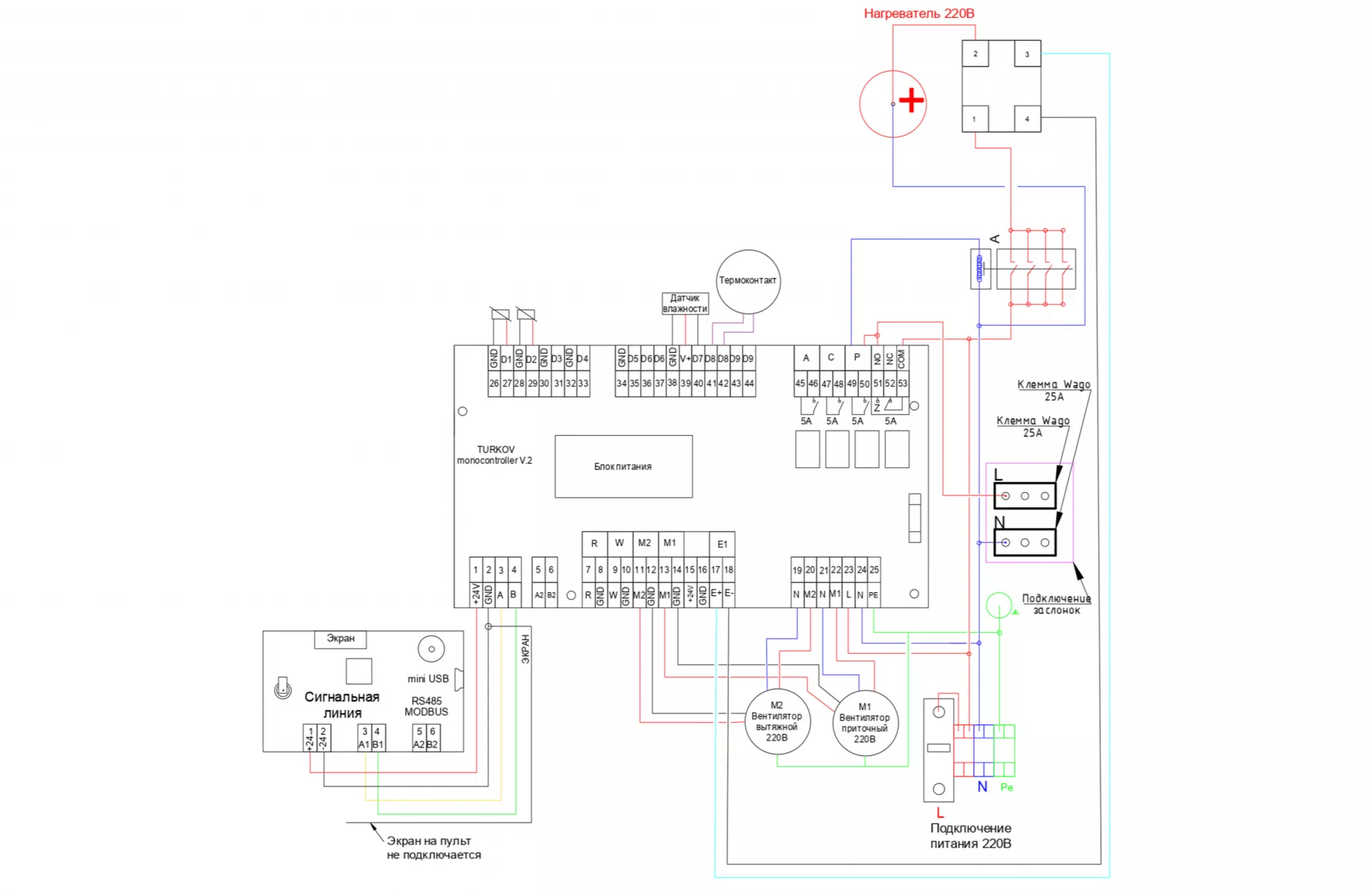

Чертежи и схемы

Увеличить ↗

Документация

Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.

Диаметр, привод и место установки

Проверьте круглый канал Ø125 мм, питание привода 220 В и схему управления. Привод имеет степень защиты IP54; место размещения должно соответствовать условиям его эксплуатации.

Производитель допускает монтаж в любом положении. Перед установкой проверьте габариты по чертежу: в текстовых полях страницы приведены противоречивые данные, поэтому общий размер корпуса требует подтверждения.
