Назначение Внешний жидкостный нагреватель D315 со смесительным узлом
Эффективный медно-алюминиевый жидкостный нагреватель в двухрядном исполнении. Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок. Диаметр подключений 315 мм.
- Теплоноситель: вода или незамерзающие смеси
- Максимальная температура воды 170 °С
- Максимально допустимое давление 1,5 МПа
- Расход теплоносителя: 0,56 м³/ч
- Теплопроизводительность: 15,6 кВт
Технические характеристики
| Питание | 220В 1Ф 50Гц |
|---|---|
| Мощность (кВт) | 24,7 |
| Жидкостный нагреватель (рядность) | 2 |
| Размер подключения узла | 1/2" |
| Гидравлическое сопротивление (кПа) | 6,27 |
Состав поставки
- Калорифер медно-алюминиевый 315D 15 кВт
- Корпус из стального оцинкованного листа
- Трёхходовой клапан с приводом
- Циркуляционный насос 220 В
- Обратный клапан
- Запорные краны (2 шт.)
- Датчик поверхности нагревателя (цифровой)
- Датчик обратной воды (цифровой)

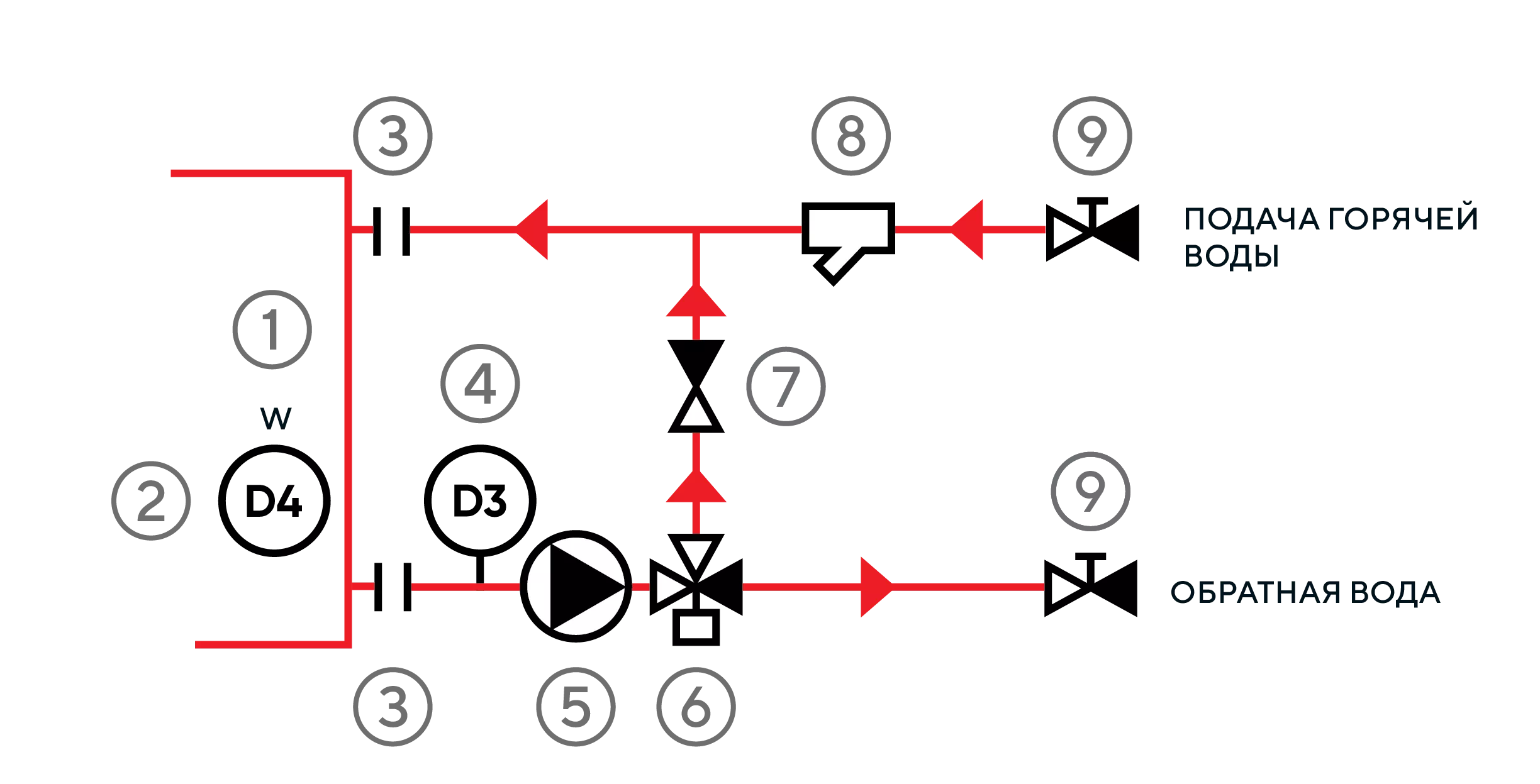

Чертежи и схемы
| 1 | Жидкостный нагреватель |
|---|---|
| 2 | Датчик температуры поверхности нагревателя |
| 3 | Соединение с нагревателем |
| 4 | Датчик температуры обратной воды |
| 5 | Циркуляционный насос |
| 6 | Трёхходовой смесительный клапан |
| 7 | Обратный клапан |
| 8 | Фильтр |
| 9 | Шаровой кран |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Скачать
BIM-модели
BIM модель внешний жидкостный нагреватель D315
3,8 МБПроверка исполнения перед заказом
У выбранного исполнения рядность жидкостного нагревателя — 2. Для подбора нужны температура и расход теплоносителя; соседние исполнения сравнивают при одинаковых условиях.
Указанная теплопроизводительность зависит от расхода и температуры воздуха, температуры и расхода теплоносителя. Условия для расчётной точки на странице не раскрыты полностью: перед выбором нужно подтвердить её соответствие вашему проекту.
