Назначение VBox 5100
Номинальная производительность (м³/ч): 5100. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
- Производительность 5100 м³/ч
- Моноблочное исполнение
Технические характеристики
| Габариты ДxШxВ (мм) | 870х945х585 |
|---|---|
| Подключение воздуховодов (мм) | 700х400 |
| Толщина корпуса (мм) | 50 |
| Номинальная производительность (м³/ч) | 5100 |
| Максимальное электропотребление (кВт) | 3,1 |
| Максимальный ток (А) | 4,6 |
| Звуковое давление от корпуса min/max (дБА) | 50 / 63Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 380В 3Ф 50Гц |
| Масса установки (кг) | 73 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Заслонка с электроприводом и возвратной пружиной
- ЕС-вентилятор
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 1800–6120 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 2053 Па |
|---|---|
| 800 м³/ч | 2015 Па |
| 1600 м³/ч | 2071 Па |
| 2400 м³/ч | 2027 Па |
| 3200 м³/ч | 1843 Па |
| 4000 м³/ч | 1562 Па |
| 4800 м³/ч | 1243 Па |
| 5600 м³/ч | 891 Па |
| 6000 м³/ч | 675 Па |

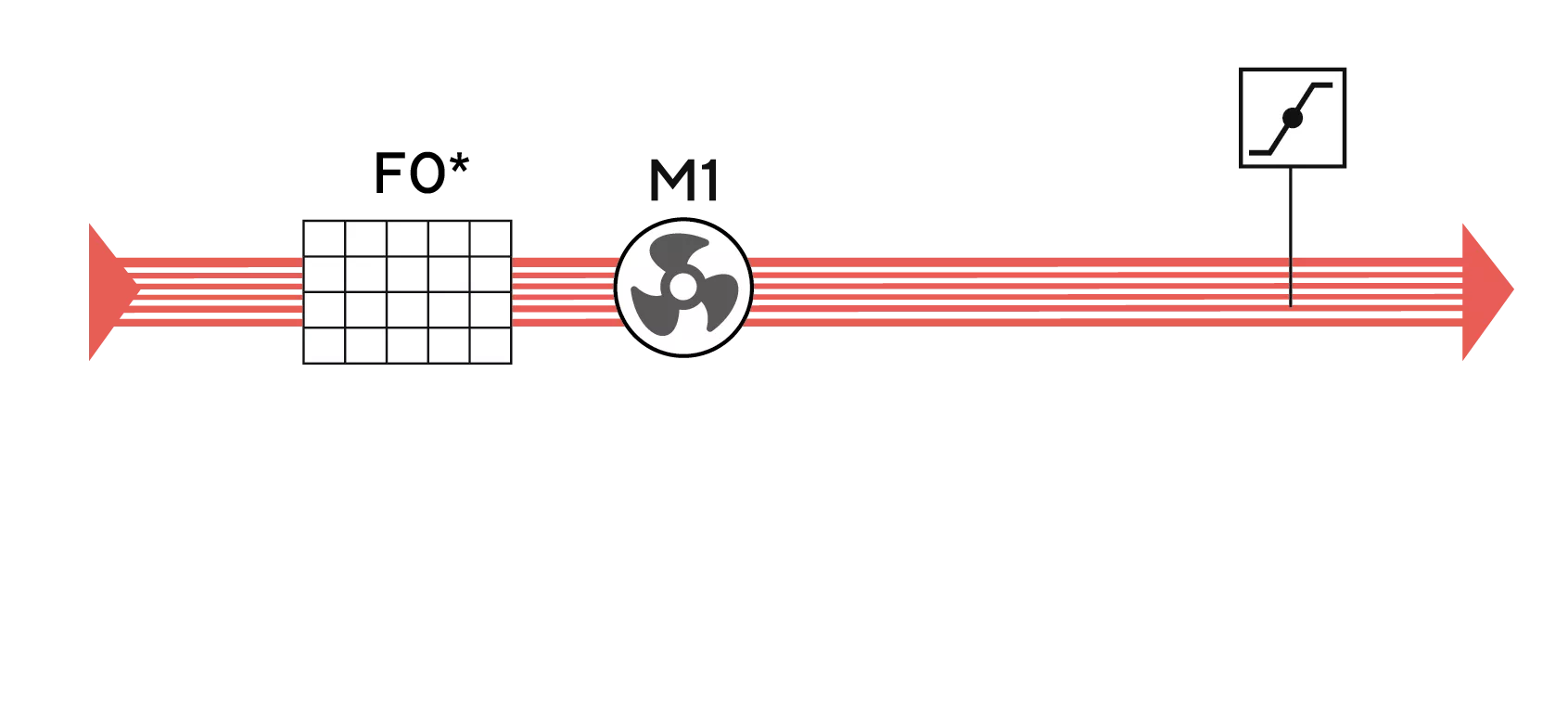

Чертежи и схемы
| M1 | Вытяжной ЕС-вентилятор |
|---|---|
| F0* | Фильтр грубой очистки (опция) |
| Заслонка с электроприводом и возвратной пружиной |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Проверка исполнения перед заказом
Передайте схему сети, расходы по веткам, режим работы и требования к шуму. Согласуйте питание, регулирование, заслонки и доступ для обслуживания. Для источников технологических выделений требуется отдельная проверка оборудования и схемы удаления.
Гарантия и обслуживание
Производитель указывает гарантию 3 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Дополнительный срок 7 лет относится к энтальпийному рекуператору в установках с пластинчатой рекуперацией. Он не распространяется на все узлы установки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска; ориентируйтесь на применимые условия паспорта.
Порядок обращения по гарантии →Заказать VBox 5100
Сообщите условия объекта и требуемые рабочие параметры. Подтвердим исполнение, комплект поставки и стоимость оборудования.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
