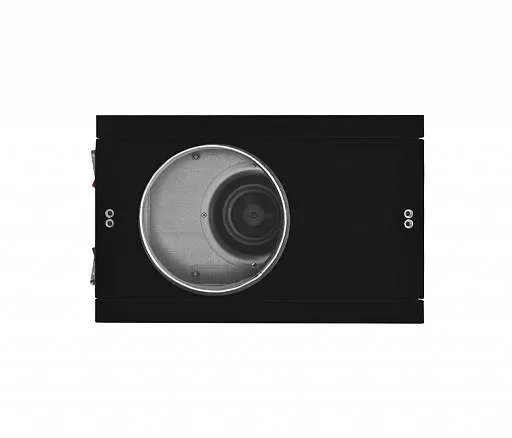

Назначение VBox 400 (310)
Номинальная производительность (м³/ч): 400. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
- Производительность 400 м³/ч
- Моноблочное исполнение
Технические характеристики
| Габариты ДxШxВ (мм) | 633х447х250 |
|---|---|
| Подключение воздуховодов (мм) | Ø 160 |
| Толщина корпуса (мм) | 50 |
| Номинальная производительность (м³/ч) | 400 |
| Максимальное электропотребление (кВт) | 0,1 |
| Максимальный ток (А) | 1 |
| Звуковое давление от корпуса min/max (дБА) | 29 / 45Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 19 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Заслонка с электроприводом и возвратной пружиной
- Выравнивающие решётки на вентиляторе
- ЕС-вентилятор
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 160–480 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 600 Па |
|---|---|
| 75 м³/ч | 580 Па |
| 150 м³/ч | 554 Па |
| 225 м³/ч | 526 Па |
| 300 м³/ч | 495 Па |
| 375 м³/ч | 457 Па |
| 450 м³/ч | 406 Па |
| 525 м³/ч | 338 Па |
| 595 м³/ч | 280 Па |
Чертежи и схемы
| M1 | Вытяжной ЕС-вентилятор |
|---|---|
| Заслонка с электроприводом и возвратной пружиной |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Проверка исполнения перед заказом
Проверьте баланс с приточной установкой, маршруты перетока между комнатами и сопротивление каналов. Предусмотрите доступ к агрегату, виброразвязку и необходимые шумоглушители. Условия объединения вытяжных зон определяются проектом.
Гарантия и обслуживание
Производитель указывает гарантию 3 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Дополнительный срок 7 лет относится к энтальпийному рекуператору в установках с пластинчатой рекуперацией. Он не распространяется на все узлы установки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Первое обслуживание требуется не позднее 18 месяцев с отгрузки или 12 месяцев с запуска; ориентируйтесь на применимые условия паспорта.
Порядок обращения по гарантии →Заказать VBox 400 (310)
Сообщите условия объекта и требуемые рабочие параметры. Подтвердим исполнение, комплект поставки и стоимость оборудования.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
