BIM-модели
Назначение SCHIBERG БЛЭКЛАЙН
Металлическая вентиляционная решётка для стен и потолка. Эта самая минималистичная модель в стиле трековых светильников, которая идеально впишется в любой современный дизайн.
- Решётка скрытого монтажа для естественных и принудительных систем вентиляции воздуха, а также для канальных систем кондиционирования воздуха. Установка производится на этапе чернового ремонта. Подходит под покраску, обои и лёгкую декоративную штукатурку. Возможно изготовление под индивидуальные размеры.
- Ширина воздушного зазора: от 20 мм до 50 мм (с шагом 10 мм)
- Длина: от 300 до 2200 мм (с шагом 50 мм)
- Подходит под покраску
Технические характеристики
| Ширина воздушного зазора | от 20 мм до 50 мм (с шагом 10 мм) |
|---|---|
| Длина | от 300 до 2200 мм (с шагом 50 мм) |

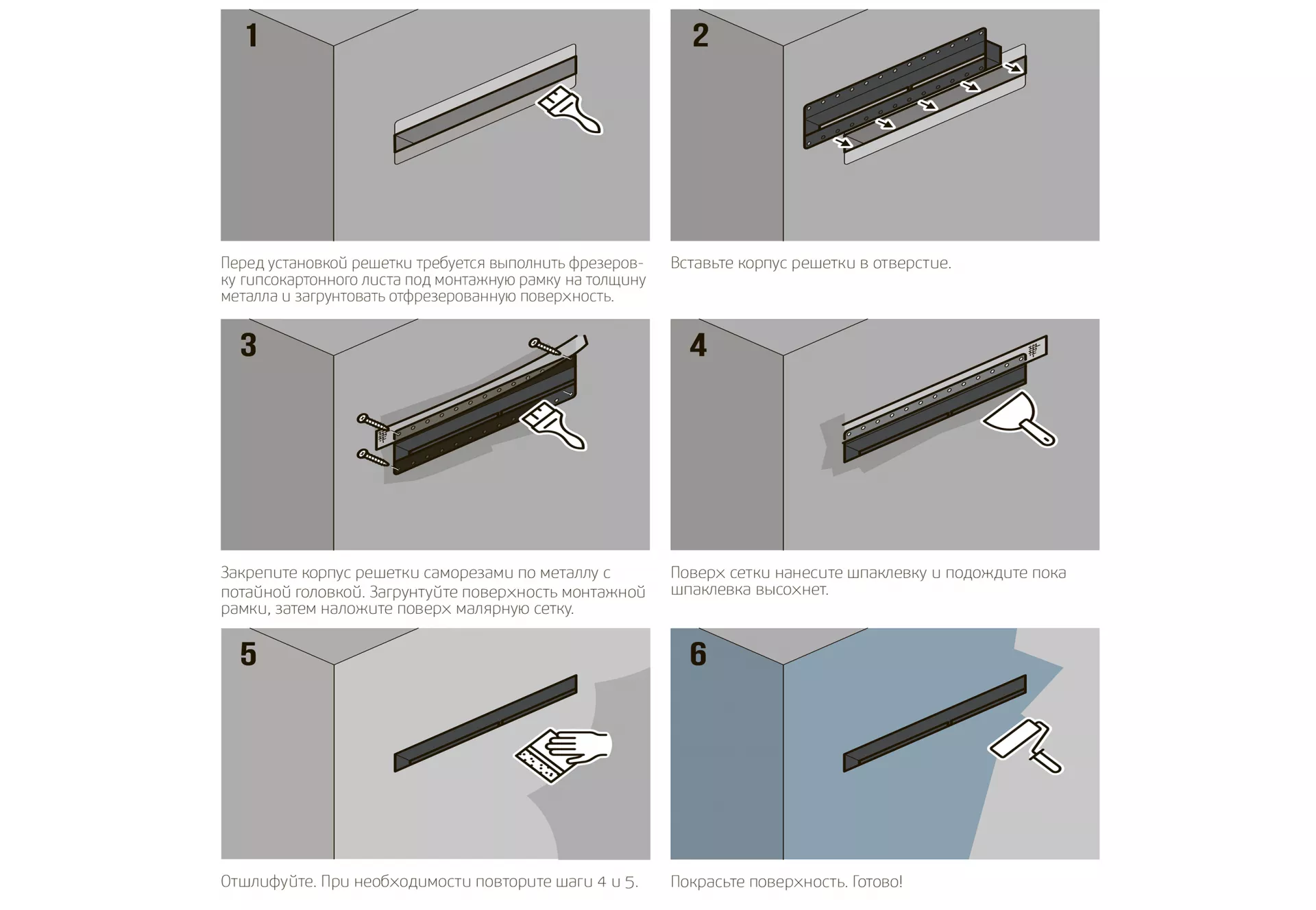

Чертежи и схемы
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Скачать
BIM-модели
BIM модель Решетка SCHIBERG Блэклайн c КСД Вытяжная 2-10 подключений
1,6 МБBIM-модели
BIM модель Решетка SCHIBERG Блэклайн c КСД Вытяжная подключение к торцу
1,3 МБBIM-модели
BIM модель Решетка SCHIBERG Блэклайн c КСД Приточная 1 подключение
1,6 МБBIM-модели
BIM модель Решетка SCHIBERG Блэклайн c КСД Приточная 2-10 подключений
1,6 МБBIM-модели
BIM модель Решетка SCHIBERG Блэклайн c КСД Приточная подключение к торцу
1,3 МБРазмеры, отделка и этап монтажа
У этой позиции предусмотрен выбор размеров и отделки. Значения диапазонов описывают доступные варианты, а не один готовый размер. Перед заказом согласуйте конкретное исполнение, монтажный проём и толщину отделки.
Уточните назначение точки, расход, размер монтажного проёма и способ крепления. Согласуйте цвет, материал и доступ для очистки. Для встроенных решений монтажные узлы нужно подготовить до окончательной отделки.
Заказать SCHIBERG БЛЭКЛАЙН
Укажите количество и полное обозначение. Для замены приложите маркировку установленного изделия — проверим совместимость.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
