Назначение с релейным и аналоговым выходом на шину RS-485
Устройство для преобразования сигналов на шине MODBUS (физический уровень RS-485) в аналоговые величины.
- Уставка выходного значения для аналогового выхода в пределе 0–100% c шагом 1%
- Уставка выходного значения для релейного выхода
- Алгоритм защиты при обрыве связи: 1. Уставка времени, по истечении которого устройство переходит в состояние Обрыв связи 2. Уставка выходного значения на аналоговом выходе при Обрыве 3. Уставка выходного значения на релейном выходе при Обрыве
- Поддержка широковещательных команд на шине MODBUS
- Расширение стандартного набора команд протокола MODBUS для отправки сообщений устройству по его серийному номеру
- Чтение состояния дискретного входа (замкнут / разомкнут)
- Размер устройства: 36,3 × 90,2× 57,5 мм
- Рабочие температуры: -60 °C…+40 °C
- Один аналоговый выход и набор выходов сухих контактов
Технические характеристики
| Напряжение питание (В) | постоянное, 24 В ±15% |
|---|---|
| Масса(г) | 80 |
| Макс. ток нагрузки для аналогового выхода (мА) | 20 |
| Макс. допустимое напряжение дискретного выхода (В) | 3,6 |
| Макс. допустимый ток контактов релейного выхода (А) | 3 |

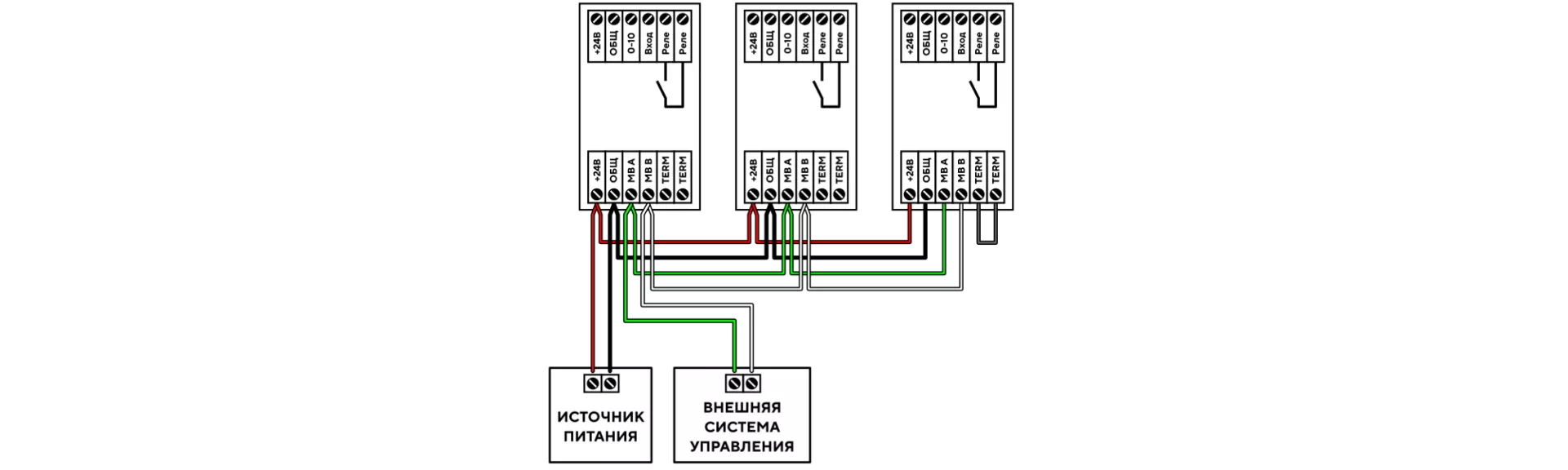

Чертежи и схемы
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Скачать
Проверка исполнения перед заказом
Составьте перечень датчиков и исполнительных устройств, укажите сигналы, питание и требуемые сценарии. Для замены узла нужны маркировка и схема подключения. Поддержку внешнего управления проверяют по документации конкретной версии.
Гарантия и обслуживание
На отдельно приобретаемую автоматику TURKOV указана гарантия 1 год с даты передачи. Для контроллеров и пультов в составе установки действует срок гарантии комплектного оборудования. Состав и условия проверяют по документам поставки.
Порядок обращения по гарантии →Заказать с релейным и аналоговым выходом на шину RS-485
Укажите количество и полное обозначение. Для замены приложите маркировку установленного изделия — проверим совместимость.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
