Назначение OS 6800
Производительность (м³/ч): 6800. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
- Производительность 6800 м³/ч
- Фильтрация: G3
- Влагосъём без подмеса 444 л/сутки. Условия: Значения влагосъёма при 30 °C и 80% RH, без подмеса свежего воздуха
- Влагосъём с подмесом 801,6 л/сутки. Условия: Значения влагосъёма при 30 °C и 80% RH, при наличии подмеса свежего воздуха
- Под зеркало воды до 180 м². Условия: Значение является усреднённым и рассчитывалось для климатических условий Москвы при параметрах бассейна: температура воздуха +30 °C, влажность 60%; температура воды +28 °C, учтены обходные дорожки
- Двунаправленное левое или правое исполнение
Технические характеристики
| Габариты ДxШxВ (мм) | 1200х1630х1240 |
|---|---|
| Подкл. воздуховодов подача (мм) | 900х500 |
| Подкл. воздуховодов всасывание (мм) | 900х900 |
| Подкл. воздуховодов подмес с улицы (мм) | 200х400 |
| Зона обслуживания фильтров (мм) | 1150 |
| Толщина корпуса (мм) | 50 |
| Производительность (м³/ч) | 6800 |
| Максимальное электропотребление (кВт) | 12 |
| Подмес свежего воздуха (м³/ч) | до 1100 |
| Влагосъём с подмесом воздуха (л/сутки) | 801,6Значения влагосъёма при 30 °C и 80% RH, при наличии подмеса свежего воздуха |
| Влагосъём без подмеса воздуха (л/сутки) | 444Значения влагосъёма при 30 °C и 80% RH, без подмеса свежего воздуха |
| Максимальный ток (А) | 19 |
| Звуковое давление (дБА) | 64 |
| Рабочий диапазон температур (°С) | 20-38 |
| Рабочий диапазон влажности (% RH) | 40-100 |
| Питание | 380В 3Ф 50Гц |
| Масса установки (кг) | 350 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Фильтры грубой очистки класса G3 (1 шт.)
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентилятор
- Датчики температуры испарителя и конденсатора
- Датчик температуры и влажности
- Фреоновый контур (испаритель, конденсатор, компрессор)
- Дренажная система
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: -1–-1 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 1200 Па |
|---|---|
| 1000 м³/ч | 1160 Па |
| 2000 м³/ч | 1120 Па |
| 3000 м³/ч | 1060 Па |
| 4000 м³/ч | 980 Па |
| 5000 м³/ч | 880 Па |
| 6000 м³/ч | 710 Па |
| 6700 м³/ч | 500 Па |
| 7000 м³/ч | 400 Па |
| 7500 м³/ч | 0 Па |

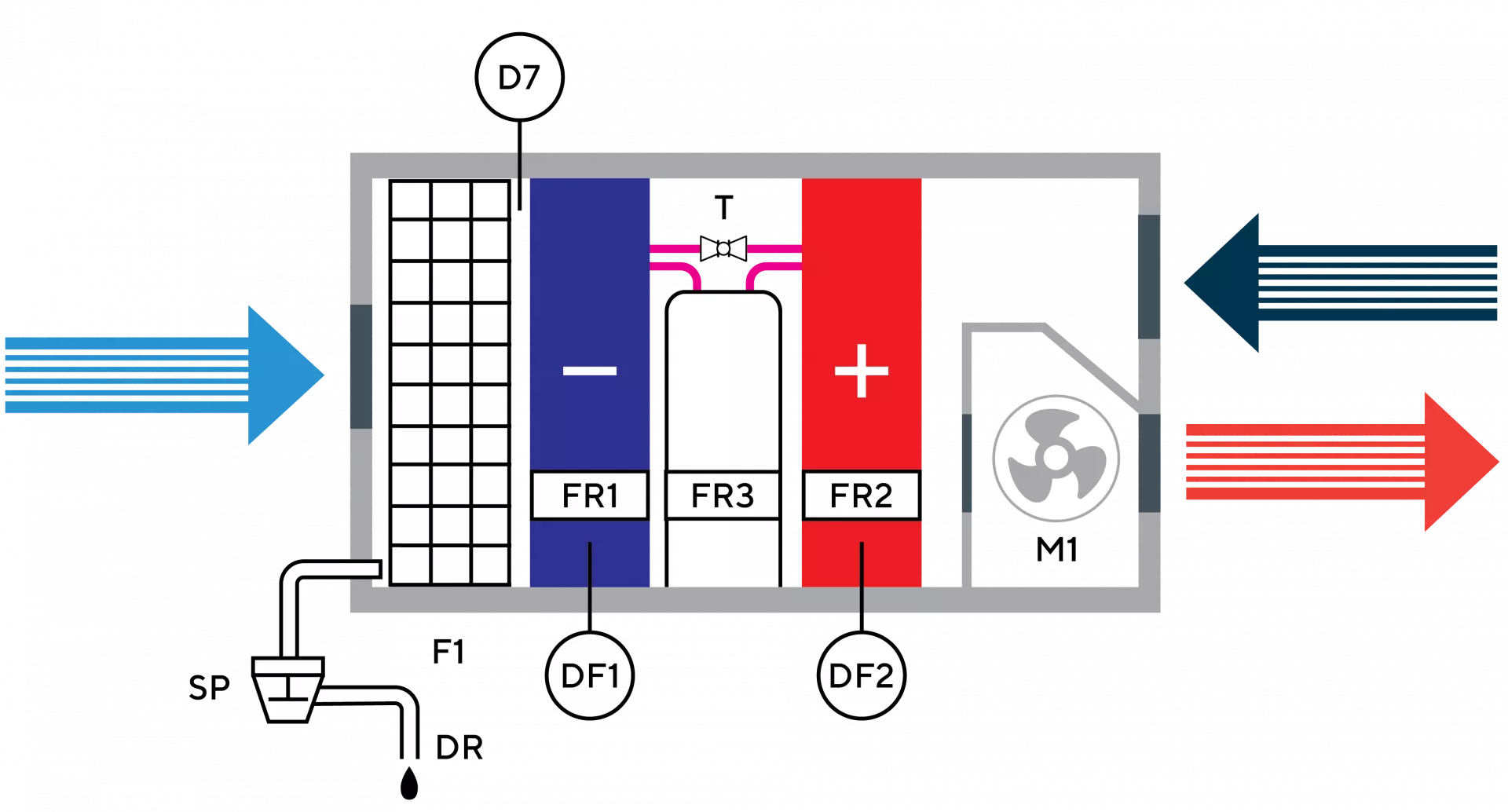

Чертежи и схемы
| M1 | EC-вентилятор |
|---|---|
| F1 | Воздушный фильтр грубой очистки |
| T | Терморегулирующий вентиль |
| D7 | Датчик температуры и влажности |
| DR1 | Дренаж из секции испарения |
| DF2 | Датчик температуры конденсатора |
| DR | Дренаж |
| SP | Сифон с газозатвором (не в комплекте) |
| FR1 | Испаритель |
| FR2 | Конденсатор |
| FR3 | Компрессор |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Скачать
Проверка исполнения перед заказом
Зона обслуживания фильтров (мм): 1150. Это пространство должно остаться доступным после монтажа воздуховодов и отделки.
Гарантия и обслуживание
Производитель указывает гарантию 1 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Для этого оборудования в гарантийных условиях отдельно указано первое обслуживание через 6 месяцев; график последующих работ сверяют с паспортом.
