Назначение OS 5200
Производительность (м³/ч): 5200. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
- Производительность 5200 м³/ч
- Фильтрация: G3
- Влагосъём без подмеса 336 л/сутки. Условия: Значения влагосъёма при 30 °C и 80% RH, без подмеса свежего воздуха
- Влагосъём с подмесом 556,8 л/сутки. Условия: Значения влагосъёма при 30 °C и 80% RH, при наличии подмеса свежего воздуха
- Под зеркало воды до 125 м². Условия: Значение является усреднённым и рассчитывалось для климатических условий Москвы при параметрах бассейна: температура воздуха +30 °C, влажность 60%; температура воды +28 °C, учтены обходные дорожки
- Двунаправленное левое или правое исполнение
Технические характеристики
| Габариты ДxШxВ (мм) | 1591х1120х1011 |
|---|---|
| Подкл. воздуховодов подача (мм) | 800х500 |
| Подкл. воздуховодов всасывание (мм) | 800х700 |
| Подкл. воздуховодов подмес с улицы (мм) | 300х200 |
| Зона обслуживания фильтров (мм) | 1000 |
| Толщина корпуса (мм) | 50 |
| Производительность (м³/ч) | 5200 |
| Максимальное электропотребление (кВт) | 8,3 |
| Подмес свежего воздуха (м³/ч) | до 900 |
| Влагосъём с подмесом воздуха (л/сутки) | 556,8Значения влагосъёма при 30 °C и 80% RH, при наличии подмеса свежего воздуха |
| Влагосъём без подмеса воздуха (л/сутки) | 336Значения влагосъёма при 30 °C и 80% RH, без подмеса свежего воздуха |
| Максимальный ток (А) | 14 |
| Звуковое давление (дБА) | 63 |
| Рабочий диапазон температур (°С) | 20-38 |
| Рабочий диапазон влажности (% RH) | 40-100 |
| Питание | 380В 3Ф 50Гц |
| Масса установки (кг) | 270 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Фильтры грубой очистки класса G3 (1 шт.)
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентилятор
- Датчики температуры испарителя и конденсатора
- Датчик температуры и влажности
- Фреоновый контур (испаритель, конденсатор, компрессор)
- Дренажная система
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: -1–-1 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 1010 Па |
|---|---|
| 1000 м³/ч | 930 Па |
| 2000 м³/ч | 860 Па |
| 3000 м³/ч | 740 Па |
| 4000 м³/ч | 590 Па |
| 5200 м³/ч | 380 Па |
| 6000 м³/ч | 230 Па |
| 6700 м³/ч | 0 Па |

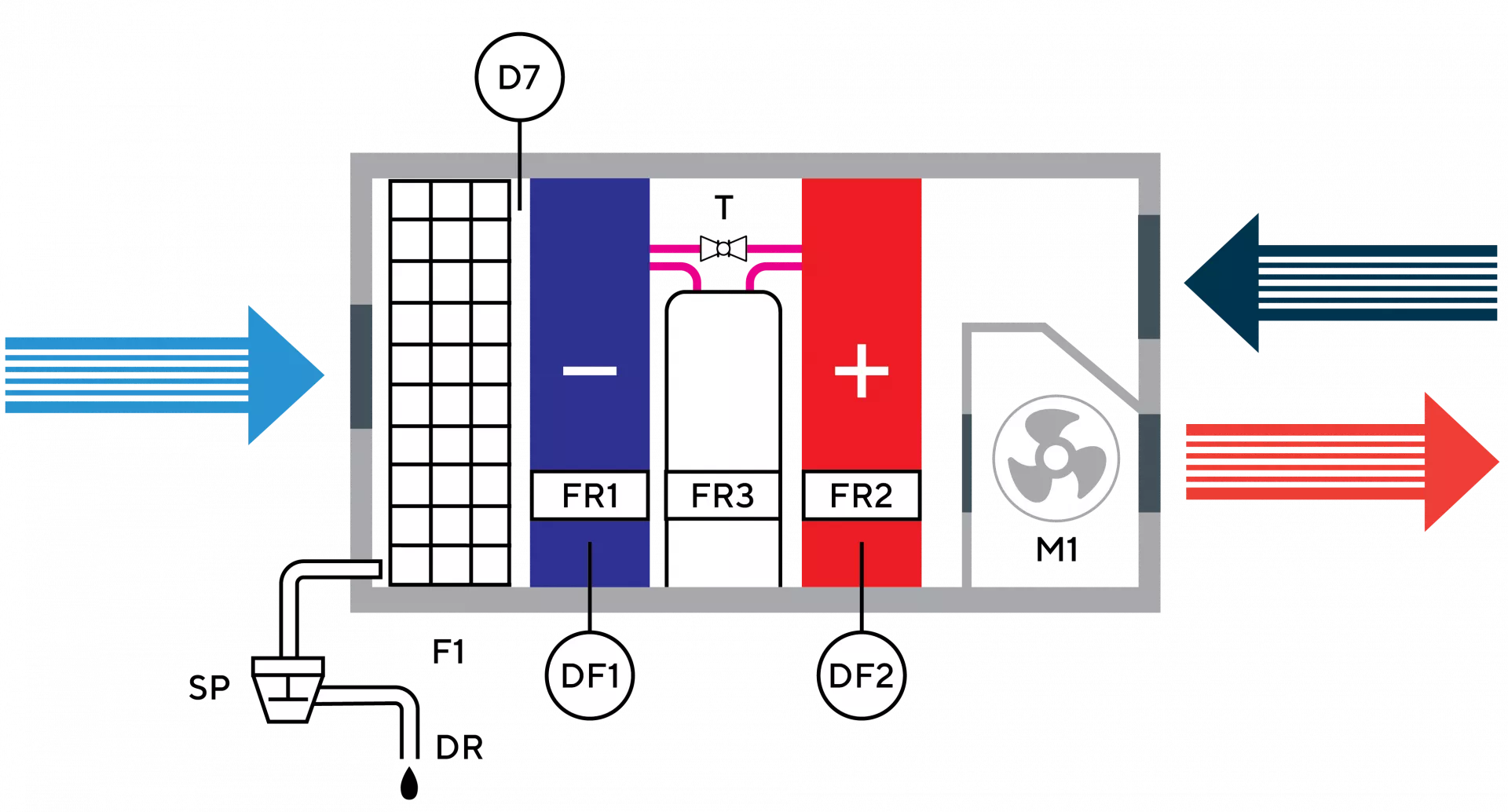

Чертежи и схемы
| M1 | EC-вентилятор |
|---|---|
| F1 | Воздушный фильтр грубой очистки |
| T | Терморегулирующий вентиль |
| D7 | Датчик температуры и влажности |
| DF1 | Датчик температуры испарителя |
| DF2 | Датчик температуры конденсатора |
| DR | Дренаж |
| SP | Сифон с газозатвором (не в комплекте) |
| FR1 | Испаритель |
| FR2 | Конденсатор |
| FR3 | Компрессор |
