Назначение OS 2700
Производительность (м³/ч): 2700. Параметр относится к выбранному исполнению; расход в сети проверяют по рабочей точке.
- Производительность 2700 м³/ч
- Фильтрация: G3
- Влагосъём без подмеса 175,2 л/сутки. Условия: Значения влагосъёма при 30 °C и 80% RH, без подмеса свежего воздуха
- Влагосъём с подмесом 266,4 л/сутки. Условия: Значения влагосъёма при 30 °C и 80% RH, при наличии подмеса свежего воздуха
- Под зеркало воды до 60 м². Условия: Значение является усреднённым и рассчитывалось для климатических условий Москвы при параметрах бассейна: температура воздуха +30 °C, влажность 60%; температура воды +28 °C, учтены обходные дорожки
- Двунаправленное левое или правое исполнение
Технические характеристики
| Габариты ДxШxВ (мм) | 1444х920х876 |
|---|---|
| Подкл. воздуховодов подача (мм) | 600х350 |
| Подкл. воздуховодов всасывание (мм) | 600х600 |
| Подкл. воздуховодов подмес с улицы (мм) | 200х250 |
| Зона обслуживания фильтров (мм) | 800 |
| Толщина корпуса (мм) | 50 |
| Производительность (м³/ч) | 2700 |
| Максимальное электропотребление (кВт) | 4,1 |
| Подмес свежего воздуха (м³/ч) | до 450 |
| Влагосъём с подмесом воздуха (л/сутки) | 266,4Значения влагосъёма при 30 °C и 80% RH, при наличии подмеса свежего воздуха |
| Влагосъём без подмеса воздуха (л/сутки) | 175,2Значения влагосъёма при 30 °C и 80% RH, без подмеса свежего воздуха |
| Максимальный ток (А) | 7 |
| Звуковое давление (дБА) | 55 |
| Рабочий диапазон температур (°С) | 20-38 |
| Рабочий диапазон влажности (% RH) | 40-100 |
| Питание | 380В 3Ф 50Гц |
| Масса установки (кг) | 155 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Фильтры грубой очистки класса G3 (1 шт.)
- Автоматика производства TURKOV
- Пульт управления с сенсорным дисплеем
- ЕС-вентилятор
- Датчики температуры испарителя и конденсатора
- Датчик температуры и влажности
- Фреоновый контур (испаритель, конденсатор, компрессор)
- Дренажная система
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: -1–-1 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 830 Па |
|---|---|
| 500 м³/ч | 795 Па |
| 1000 м³/ч | 740 Па |
| 1500 м³/ч | 670 Па |
| 2000 м³/ч | 525 Па |
| 2500 м³/ч | 380 Па |
| 2700 м³/ч | 280 Па |
| 3000 м³/ч | 160 Па |
| 3250 м³/ч | 0 Па |

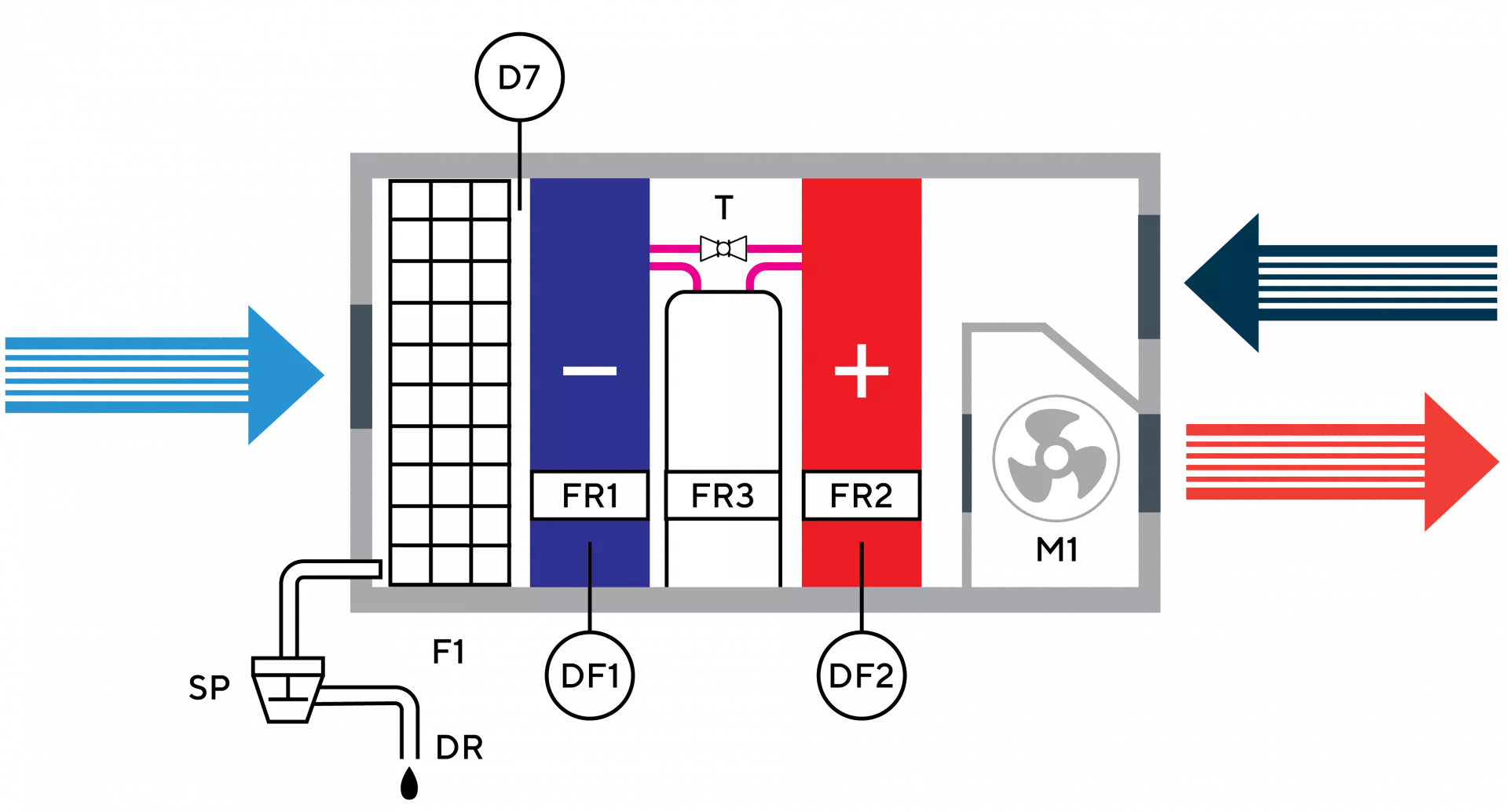

Чертежи и схемы
| M1 | EC-вентилятор |
|---|---|
| F1 | Воздушный фильтр грубой очистки |
| T | Терморегулирующий вентиль |
| D7 | Датчик температуры и влажности |
| DR1 | Дренаж из секции испарения |
| DF2 | Датчик температуры конденсатора |
| DR | Дренаж |
| SP | Сифон с газозатвором (не в комплекте) |
| FR1 | Испаритель |
| FR2 | Конденсатор |
| FR3 | Компрессор |
Документация
Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.
Проверка исполнения перед заказом
Зона обслуживания фильтров (мм): 800. Это пространство должно остаться доступным после монтажа воздуховодов и отделки.
Гарантия и обслуживание
Производитель указывает гарантию 1 года при соблюдении требований паспорта к монтажу, запуску, эксплуатации и обслуживанию. Начало срока и условия обращения проверяют по паспорту и документам поставки.
Плановое обслуживание проводят ежегодно. Сохраняйте документы о покупке, заполненный гарантийный талон и записи об обслуживании.
Для этого оборудования в гарантийных условиях отдельно указано первое обслуживание через 6 месяцев; график последующих работ сверяют с паспортом.
