Приток и вытяжка в одном фасадном узле
COMBI X 200D используют, когда на объекте невозможно выдержать требуемое расстояние между отдельными приточным и вытяжным каналами. Это горизонтальное исполнение с двумя раздельными воздушными путями.
По паспорту отдельный вытяжной канал проходит сквозь пространство забора уличного воздуха. Конструкция предназначена для разделения потоков без подмеса вытяжного воздуха в приточный; при монтаже необходимо сохранить указанную изготовителем ориентацию.
- Горизонтальное исполнение X, подключения воздуховодов Ø200 мм. Вертикальное исполнение V является отдельным вариантом.
- Корпус с порошковой окраской. На странице производителя указаны жалюзи с наклоном 45°.
- Габариты по карточке — 626×332×357 мм. Паспорт: A=626, B=357, C=157, H=332 мм; межосевое расстояние X=290 мм.
Размеры и установка
Для COMBI X 200 паспорт на странице 4 задаёт длину A=626 мм, высоту B=357 мм, размер C=157 мм и полный размер H=332 мм. Межосевое расстояние двух подключений — 290 мм. Обозначения C и H относятся к разным размерным линиям на чертеже и не взаимозаменяемы.
На задней стороне чертежа показана стрелка вверх. Перед креплением сверьте горизонтальное положение корпуса, назначение подключений и направление выброса по функциональной схеме. Неправильная ориентация нарушает предусмотренное разделение потоков.
Подбор и комплект поставки
На проверенной странице и в паспорте не приведены расходная характеристика, потери давления или допустимый расход для 200D. Подбор по расходу и сопротивлению требует подтверждения производителя; диаметр подключения сам по себе не задаёт производительность.
Отдельный перечень крепежа и монтажных принадлежностей в источниках отсутствует. Количество изделий, цвет и состав поставки согласуют при заказе.
Технические характеристики
| Габариты ДxШxВ (мм) | 626х332х357 |
|---|---|
| Подключение воздуховодов (мм) | Ø 200 |

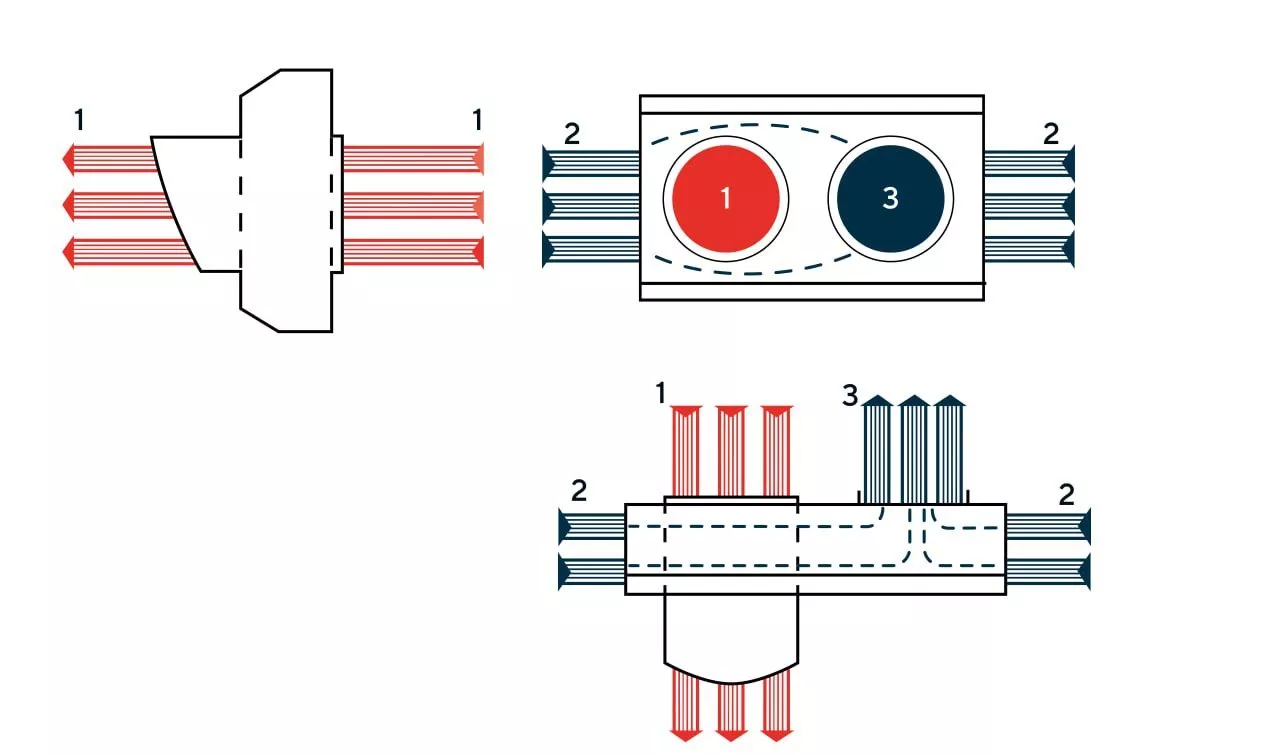

Чертежи и схемы
| 1 | Воздух из дома |
|---|---|
| 2 | Воздух с улицы |
| 3 | Подача в дом |
Документация
Локальные документы: паспорт COMBI 125–315D редакции 06.02.2026, BIM и DWG решёток COMBI 160–315D. Это общие файлы ряда; выбирайте в них горизонтальную модель X 200 и её чертёж.
Проверка исполнения перед заказом
Подтвердите горизонтальный вариант COMBI X 200D и два подключения Ø200 мм. Не подменяйте его вертикальным COMBI V.
Сверьте габариты 626×332×357 мм, межосевое расстояние 290 мм, доступное место на фасаде и ориентацию по стрелке.
Укажите проектные расходы притока и вытяжки, цвет и количество. Согласуйте сопротивление решётки и комплект крепежа.
