Паспорта оборудования
Приток и вытяжка в одном фасадном узле
COMBI V 125D используют, когда на объекте невозможно выдержать требуемое расстояние между отдельными приточным и вытяжным каналами. Это вертикальное исполнение с двумя раздельными воздушными путями.
По паспорту отдельный вытяжной канал проходит сквозь пространство забора уличного воздуха. Конструкция предназначена для разделения потоков без подмеса вытяжного воздуха в приточный; при монтаже необходимо сохранить указанную изготовителем ориентацию.
- Вертикальное исполнение V, подключения воздуховодов Ø125 мм. Горизонтальное исполнение X является отдельным вариантом.
- Корпус с порошковой окраской. На странице производителя указаны жалюзи с наклоном 45°.
- Габариты по карточке — 280×248×486 мм. Паспорт: A=486, B=280, C=120, H=248 мм; межосевое расстояние X=200 мм.
Размеры и установка
Для COMBI V 125 паспорт на странице 5 задаёт высоту A=486 мм, ширину B=280 мм, размер C=120 мм и полный размер H=248 мм. Межосевое расстояние двух подключений — 200 мм. Обозначения C и H относятся к разным размерным линиям на чертеже и не взаимозаменяемы.
На задней стороне чертежа показана стрелка вверх. Перед креплением сверьте положение корпуса, назначение подключений и направление выброса по функциональной схеме. Неправильная ориентация нарушает предусмотренное разделение потоков.
Подбор и комплект поставки
На проверенной странице и в паспорте не приведены расходная характеристика, потери давления или допустимый расход для 125D. Подбор по расходу и сопротивлению требует подтверждения производителя; диаметр подключения сам по себе не задаёт производительность.
Отдельный перечень крепежа и монтажных принадлежностей в источниках отсутствует. Количество изделий, цвет и состав поставки согласуют при заказе.
Технические характеристики
| Габариты ДxШxВ (мм) | 280x248x486 |
|---|---|
| Подключение воздуховодов (мм) | Ø 125 |

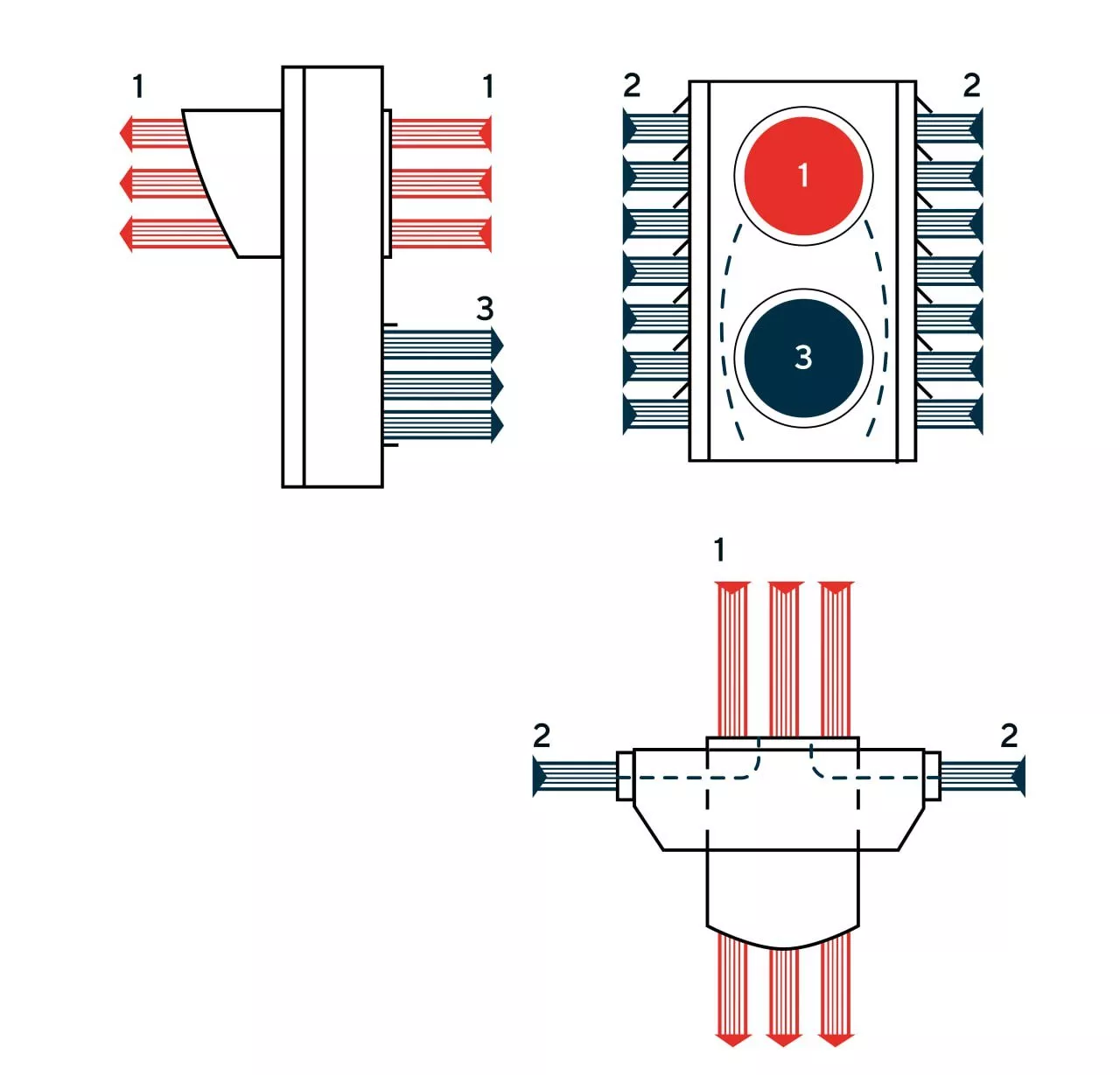

Чертежи и схемы
| 1 | Воздух из дома |
|---|---|
| 2 | Воздух с улицы |
| 3 | Подача в дом |
Документация
Паспорт COMBI 125–315D редакции 06.02.2026 и BIM вертикального исполнения доступны локально. Привязанный производителем DWG имеет название «Решетка Combi 160–315D»: диапазон не включает 125D. Он оставлен как справочный документ серии; для монтажа 125D используйте его паспортный чертёж и согласованную схему поставки.
Проверка исполнения перед заказом
Подтвердите вертикальный вариант COMBI V 125D и два подключения Ø125 мм. Не подменяйте его горизонтальным COMBI X.
Сверьте габариты 280×248×486 мм, межосевое расстояние 200 мм, доступное место на фасаде и ориентацию по стрелке.
Укажите проектные расходы притока и вытяжки, цвет и количество. Согласуйте сопротивление решётки и комплект крепежа.
| Модель | Отличия | Цена оборудования |
|---|---|---|
| Комбинированная приточно-вытяжная решётка COMBI V 160D | Габариты ДxШxВ (мм): 317x277x546 | 11 250 ₽Цена производителя · уточняйте предложение |
| Комбинированная приточно-вытяжная решётка COMBI V 200D | Габариты ДxШxВ (мм): 357x332x626 | 14 900 ₽Цена производителя · уточняйте предложение |
| Комбинированная приточно-вытяжная решётка COMBI V 250D | Габариты ДxШxВ (мм): 421x414x728 | 21 500 ₽Цена производителя · уточняйте предложение |
| Комбинированная приточно-вытяжная решётка COMBI V 315D | Габариты ДxШxВ (мм): 478x511x857 | 26 100 ₽Цена производителя · уточняйте предложение |
Гарантия и обслуживание
Паспорт устанавливает гарантию на комбинированную решётку COMBI 3 года. Условия: отсутствие внешних механических повреждений, соблюдение рекомендаций производителя и правил монтажа и сдачи в эксплуатацию, отсутствие несогласованных изменений.
Повреждения по вине потребителя не входят в гарантию. Сохраните документ о покупке и гарантийный талон с данными продавца и установщика; остальные условия уточняют по паспорту и поставке.
Порядок обращения по гарантии →Заказать COMBI V 125D
Укажите количество и полное обозначение. Для замены приложите маркировку установленного изделия — проверим совместимость.
Оплату фиксируем в счёте или договоре. Доставку, разгрузку и необходимые работы согласуем отдельно. Наличие и срок поставки подтвердим перед заказом.
