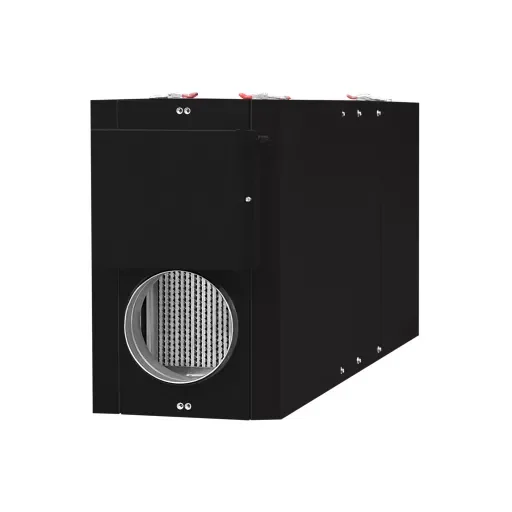

Приточная установка с высокой фильтрацией I-VENT 450 3/4,5E

Четыре ступени очистки и электрический нагрев

i-Vent 450 3/4,5E предназначен для подачи наружного воздуха в помещения с повышенными требованиями к фильтрации. Это приточная установка без встроенного рекуператора; отдельный вытяжной вентилятор и организация удаления воздуха определяются проектом.

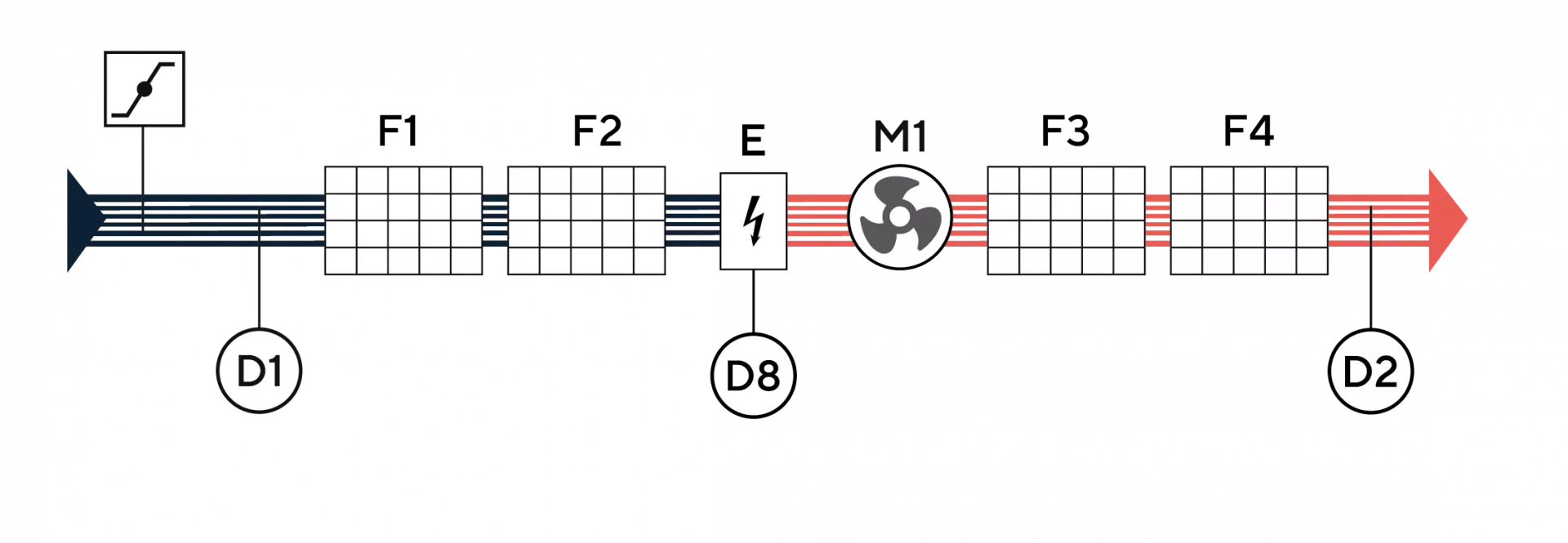

По функциональной схеме воздух проходит G4 и F7, электрический нагреватель и EC-вентилятор, затем фильтр с вкраплениями угля и HEPA H13. Заслонка с электроприводом и возвратной пружиной перекрывает канал при остановке.

Маркировка 3/4,5E соответствует переключаемому позисторному нагревателю PTC. Максимальное электропотребление на точной странице — 4,8 кВт, ток — 24,9 А, питание — 220 В, 1 фаза, 50 Гц. Паспорт отдельно указывает вентилятор 320 Вт, нагреватель 4500 Вт и суммарные 4820 Вт. Доступную мощность и защиту линии согласуют до выбора режима 4,5 кВт.

• Стальной моноблочный корпус с порошковой окраской и теплошумоизоляцией 50 мм, универсальное правое/левое исполнение.
• Четыре отдельных фильтра: G4, F7, угольный и HEPA H13; фильтры заменяют, а не очищают для повторного применения.
• EC-вентилятор с выравнивающими решётками, три кассеты позисторной керамики, плавное регулирование мощности и защита от перегрева.
• Контроллер TURKOV, проводной сенсорный пульт, Wi-Fi и мобильное приложение; подключение к умному дому и Яндекс станции заявлено в комплектации.
• Габариты 1460×597×356 мм, воздуховоды Ø200 мм, масса 57 кг. Место для обслуживания согласуют с учётом требования паспорта 400 мм.

Фильтрация и сменные элементы

G4 задерживает крупные загрязнения, F7 обеспечивает последующую очистку, угольный элемент и HEPA H13 завершают фильтрацию. Заявленные производителем 99,95% относятся к характеристике очистки; они не означают гарантированного удаления любых газов или получения стерильного воздуха в помещении.

На странице 9 паспорта для i-Vent 450 указаны размеры G4 и угольного фильтра 451×239×48 мм, F7 и HEPA H13 — 451×239×150 мм. Перед заказом расходников сверяют размер и исполнение с установленной кассетой.

Фильтры по паспорту не подлежат чистке. После физической замены обнуляют таймер в пульте; сброс таймера не заменяет саму замену. Загрязнение повышает сопротивление и меняет фактический расход, поэтому интервалы обслуживания определяют по условиям эксплуатации.

Рабочая точка, нагрев и шум

Свежая кривая точного исполнения помечает рабочую зону 200–500 м³/ч, хотя номинальная производительность в характеристиках — 450 м³/ч. Опубликованы 300 м³/ч при 918 Па, 400 м³/ч при 725 Па и 500 м³/ч при 507 Па. Значение 500 м³/ч на графике не меняет номинал 450 м³/ч; допустимый проектный режим подтверждают при подборе.

Общий график в паспорте на странице 29 для i-Vent 450 E заметно отличается от свежей числовой кривой сайта: около 500 м³/ч он показывает меньшее давление. Для подбора здесь приведена точная веб-кривая; доступный напор и рабочий диапазон подтверждают для поставляемой версии и сопротивления сети.

В i-Vent 450 E установлены три кассеты PTC суммарно 4,5 кВт. Автомат в коробке автоматики позволяет выбрать максимум 3 или 4,5 кВт; в обоих режимах мощность регулируется плавно через твердотельное реле по датчику D2 и PID-регулятору. Нельзя включать дополнительную секцию, если электрическая сеть рассчитана только на меньшую мощность. Уставка приточного воздуха — 0…+30 °C; при нехватке нагрева автоматика может снижать расход.

PTC-элемент увеличивает сопротивление при нагреве, ограничивая рост температуры. Паспорт указывает максимальную температуру поверхности 180 °C, в местах крепления 60 °C, защиту по термостату 60 °C и температуре канала. Указанный ресурс нагревателя более 20 000 часов не равен гарантийному сроку оборудования.

На сайте указан шум от корпуса 37/54 дБА. Паспорт описывает измерение в 2 м от корпуса при подключённых воздуховодах и шумоглушителях; способ монтажа и сеть могут давать отклонение до 5 дБ. Это не обещание уровня шума в жилой комнате.

Ориентир площади до 170 м² в паспортной таблице не заменяет расчёт по людям, назначению помещений, загрязнениям и сопротивлению воздуховодов.

Габариты и доступ для обслуживания

Чертёж и таблицы подтверждают 1460×597×356 мм и присоединения Ø200 мм. На чертеже также отмечены корпусная длина 1336 мм, промежуточный размер 1388 мм и сервисные панели 472 мм. Место установки проверяют по всему чертежу, включая коробку автоматики и крепления.

Веб-страница указывает зону обслуживания фильтров 300 мм, но паспорт на странице 23 требует 400 мм для открытия сервисных дверей i-Vent 450. До согласования рабочего чертежа оставляют не менее 400 мм со стороны обслуживания. Доступ возможен с любой одной из двух сторон.

Паспорт на странице 23 требует зазор сзади не менее 30 мм, а общий монтажный раздел упоминает 5–10 мм. Для компоновки принимают не менее 30 мм и уточняют монтажный узел. Сервисный доступ должен позволять снять панели, заменить фильтры и полностью демонтировать агрегат.

Размещение и климатические условия

Для исполнения с электронагревателем паспорт задаёт температуру воздуха вокруг оборудования −55…+45 °C при влажности 1–90% и наружного приточного воздуха −55…+45 °C. Допустимая температура эксплуатации не подтверждает способность нагревателя 3/4,5 кВт обеспечить любой расход и заданную температуру на выходе — нужен тепловой расчёт.

При наружной установке заранее заказывают герметичную пластиковую коробку автоматики IP55 и обеспечивают защиту корпуса и присоединений от прямого солнца и осадков. Нельзя размещать агрегат там, где возможны затопление, занос снегом, масляные загрязнения, пар, сажа или агрессивные испарения.

Для подвесного монтажа используют штатные места и рассчитанные несущие элементы; при опирании предусматривают виброизоляцию. Верхние кронштейны при вертикальном размещении служат для удержания от опрокидывания, а не для подвешивания всего веса. Жёсткое притягивание к конструкциям и произвольное вкручивание крепежа в корпус не допускаются.

Забор воздуха удаляют от загрязнённых выбросов. Если приточная и вытяжная решётки находятся на одном фасаде, между ними оставляют не менее 2 м. Рекомендуемая скорость в воздуховодах — 4,5 м/с, предельная — 5,5 м/с. Наружный канал и проходы через стены теплоизолируют; заборную решётку осматривают дважды в год.

Автоматика, датчики и подключение

Проводной сенсорный пульт позволяет задавать скорости, температуру, недельное расписание и просматривать ошибки. Удалённое управление требует настроенного Wi-Fi и доступа к сети. Для интеграции предусмотрен Modbus RTU; порт RS485 находится на пульте управления, контакты 5 и 6.

Пульт подключают экранированным четырёхжильным кабелем 0,12–1,0 мм² строго по одноимённым контактам 1–4. В паспортной комплектации указан кабель 10 м. Сигнальную линию отделяют от силовой, экран со стороны оборудования подключают по схеме. Работы выполняют при отключении всех контуров питания.

D1 устанавливают в канале наружного воздуха, D2 — в приточном канале не менее чем в 1 м после нагревателя. При согласованном внешнем охладителе D2 располагают не менее чем в 0,5 м после него. D8 контролирует перегрев нагревателя.

Питание однофазное 220 В с обязательным заземлением; допустимый диапазон 215–240 В. Паспорт для i-Vent 450 3/4,5E приводит суммарные 4820 Вт, автомат 25 А и минимальное сечение кабеля 4 мм². На свежей странице указаны 4,8 кВт и 24,9 А. Фактическую линию и защиту рассчитывает специалист по шильдику, способу прокладки и электрической схеме; обычную бытовую розетку 16 А нельзя считать подходящим подключением для максимального режима.

Дополнительное оборудование

VAV, управление по CO₂, К-фактор, шумоглушитель, гибкие вставки и внешний преднагрев рассматриваются как опции. CO₂-регулирование по паспорту рассчитано на один обслуживаемый объём. Датчики давления и CO₂, их монтаж и настройку согласуют при заказе. Для этой модели в паспорте указан дополнительный преднагрев Ø200-PTC либо внешний гликолевый блок; это отдельное оборудование.

В модельной таблице страницы 27 StereoVAV и байпас отмечены «нет», хотя общий раздел автоматики описывает такие функции для платформы. Их нельзя считать доступными или включёнными в i-Vent 450 3/4,5E без подтверждения производителя.

Внешние вытяжной вентилятор и охладитель подбирают отдельно, с согласованием управления и датчиков. Общая возможность управления увлажнителем не означает совместимости с HumiBox: его собственный паспорт запрещает сочетание с ПУ/ПВУ с электрическим нагревателем. Для этого исполнения вариант увлажнения согласуют отдельно.

Пусконаладка и обслуживание

До эксплуатации обязательна пусконаладка: проверяют электропроводку, автомат, заземление, комплектность, вентилятор, фильтры и герметичность каналов, затем работу заслонки, ток, температуры и фактический воздухообмен. Результаты фиксируют в листе ПНР, проводят инструктаж пользователя.

Удаление воздуха проектируют совместно с притоком. Паспорт содержит условие о недопустимости превышения притока над вытяжкой более чем на 20%; отсутствие встроенной вытяжки не отменяет проверки общей вентиляционной системы.

Хранят агрегат в сухом помещении в упаковке при 0…+40 °C, защищают от ударов и влаги. После переноса в помещение выдерживают не менее двух часов при комнатной температуре до подключения. При обслуживании отключают питание, заменяют фильтры, проверяют воздухообмен и очищают внутренние поверхности по необходимости.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Электрический нагреватель (позисторная керамика)
• Фильтр грубой очистки класса G4
• Фильтр тонкой очистки класса F7
• Фильтр с вкраплениями угля
• Фильтр класса HEPA (H13)
• Заслонка с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• Выравнивающие решётки на вентиляторе
• Пульт управления с сенсорным дисплеем
• ЕС-вентилятор
• Датчики температуры уличного и приточного воздуха
• Термоконтакт
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Паспорт дополнительно перечисляет крепёжные кронштейны с виброопорами, болты М8 и кабельные вводы в количестве по модели, защитный автомат, контактор, твердотельное реле, паспорт, инструкцию и 10 м экранированного кабеля пульта. Опциональные внешние агрегаты и датчики согласуют отдельно.

Статическое давление и расход воздуха

Числовые точки точного исполнения: 300 м³/ч — 918 Па, 400 м³/ч — 725 Па, 500 м³/ч — 507 Па. Веб-график отмечает зону 200–500 м³/ч при номинале модели 450 м³/ч. Паспортная кривая отличается; рабочий диапазон и напор подтверждают для поставляемой версии.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт, чертежи и модели для скачивания. Общие документы размерного ряда отмечены диапазоном моделей в названии.

Проверка исполнения перед заказом

Задайте расход и сопротивление сети, расчётную наружную температуру, желаемую температуру притока и ограничения по шуму. Проверьте выбор 3 или 4,5 кВт нагрева и однофазную линию под полную нагрузку 4,8 кВт с максимальным током 24,9 А.

Проверьте место под 1460×597×356 мм, воздуховоды Ø200 мм, сервисный доступ не менее 400 мм до уточнения расхождения с сайтом и задний зазор не менее 30 мм.

Согласуйте сменные фильтры, вытяжку, наружное исполнение при необходимости и выбранные опции. Подтвердите доступный напор по актуальной кривой именно поставляемой версии.

Гарантия и обслуживание

По паспорту i-Vent 450–2000 E/W гарантия составляет 3 года с даты продажи — передачи оборудования потребителю, при соблюдении требований монтажа, ПНР, эксплуатации и обслуживания. Установка не содержит рекуператора; срок 7 лет на рекуператор к ней не применяется.

Первое ПТО проводят не позднее 18 месяцев с продажи или 12 месяцев с запуска, далее — ежегодно либо чаще по условиям эксплуатации. ПТО оплачивается отдельно и фиксируется в паспорте. Расчётный срок службы 10 лет не равен гарантии.

Сохраняют заполненный гарантийный талон, документы покупки и записи обслуживания. Гарантия не охватывает естественный износ, повреждения перевозки, неавторизованные изменения, работу без ПНР или вне климатических ограничений; внешнее декоративное и защитное покрытие исключено.
