Климатический комплекс с осушителем HYDRA X 8000 WD2R

Осушение и двухрядный жидкостный нагрев

Hydra X 8000 WD2R подготавливает наружный воздух и удаляет влажный вытяжной поток. Испаритель охлаждает приток с выделением конденсата, конденсатор отводит тепло в выбросной канал. Рекуператор возвращает тепло, двухрядный нагреватель обеспечивает догрев, заслонки регулируют рециркуляцию.

Ориентир до 202 м² зеркала воды приведён для климата Москвы: воздух +30 °C и 60% влажности, вода +28 °C, с учётом обходных дорожек. В другом климате и режиме бассейна необходим расчёт испарения и воздухообмена.

• На кривой выбранного X WD2R — 1219 Па при 8000 м³/ч; рекомендуемая рабочая зона — 2800–8400 м³/ч.
• Холодопроизводительность — 32,8 кВт, максимальное электропотребление по карточке — 23,6 кВт, ток — 41 А; питание — 380 В, три фазы, 50 Гц.
• В стандартной комплектации шесть фильтров F5; приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Звуковое давление 51 / 68 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Акустику помещений и сети проверяют по проекту.

Условия осушения и летнего режима

Паспорт ряда 6000–30000 допускает включение компрессора при наружной температуре выше +15 °C, активных функциях поддержания влажности и компрессорного осушения, полностью открытых уличных заслонках и скорости вентиляторов выше заданного ограничения. Ниже +15 °C компрессор не запускается.

В режиме закрытого зеркала у Hydra X WD фреоновый контур отключён: влагу удаляет наружный воздух. Холодопроизводительность 32,8 кВт не определяет осушение в литрах без расчётных температуры, влажности и расхода.

Байпас для X 8000 доступен по спецзаказу: он направляет вытяжку в обход рекуператора и уменьшает нагрев притока при более прохладном наружном воздухе.

Монтаж X 8000 WD и два дренажа

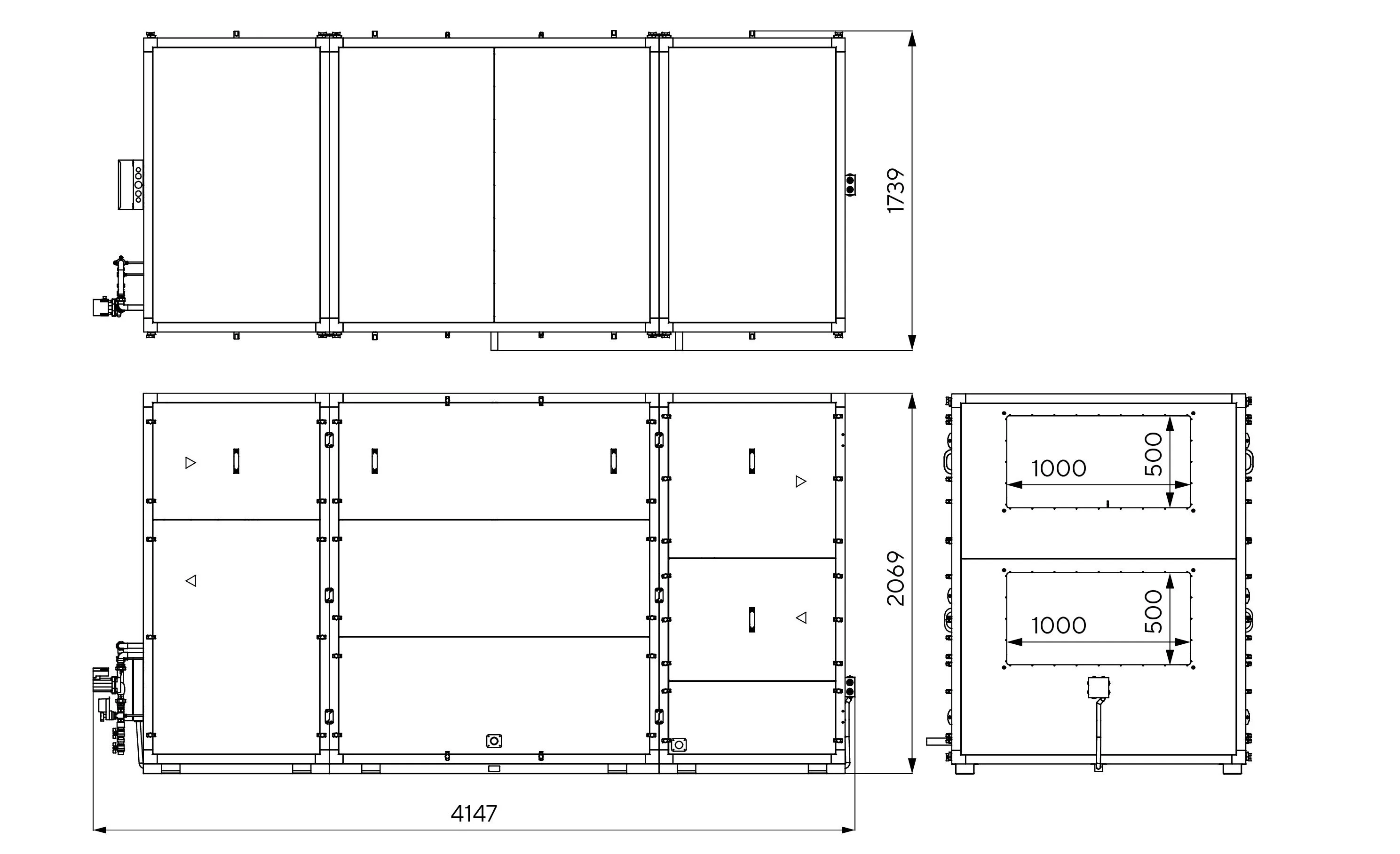

Габариты по карточке, чертежу и общей таблице — 4147 × 1739 × 2069 мм. Масса WD2R — 1399 кг, воздуховоды — 1000 × 500 мм. Паспорт допускает разделение X 8000 на три блока для заноса; работы выполняют квалифицированные специалисты.

На сайте для фильтров указано 700 мм. Паспорт предусматривает 600 мм для замены фильтров и 1600 мм для полного обслуживания. Панели съёмные на прижимах; основные дают доступ к испарителю, компрессору и конденсатору, средняя — к рекуператору.

• Установка предназначена для тёплой зоны; холодное размещение запрещено. Обязательна пусконаладка с балансировкой расходов.
• Нужны два дренажа: рекуператора при давлении выше атмосферного и испарителя при давлении ниже атмосферного. Второй дренаж X WD расположен на боковой панели. Текст паспорта указывает 25 мм, чертёж — 40 мм; присоединения подтверждают по поставочному чертежу.
• Веб-карточка указывает 23,6 кВт и 41 А, общая таблица XM 8000 WD 380 — 23,553 кВт и 36 А. Кабель и защиту согласуют по электрической спецификации поставки.
• Сторону корпуса выбирают по направлению наружного воздуха к бассейну: дренаж и сервисные узлы слева — L, справа — R. Согласуйте путь заноса, основание и полный доступ к узлам.
• Насос смесительного узла по паспорту рассчитан на калорифер и до 2 м трассы подачи. Для большей длины требуется подпорный насос; гидравлическую схему и параметры теплоносителя согласуют по проекту.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (6 шт.)
• Заслонки с электроприводом и возвратной пружиной (уличные)
• Заслонка оттайки рекуператора
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Фреоновый контур (испаритель, конденсатор, компрессор)
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В комплектации точного WD2R указаны шесть фильтров F5, фреоновый контур, автоматика, сенсорный пульт и Wi-Fi-модуль. Преднагрев, электрический нагреватель, байпас и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 2800–8400 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

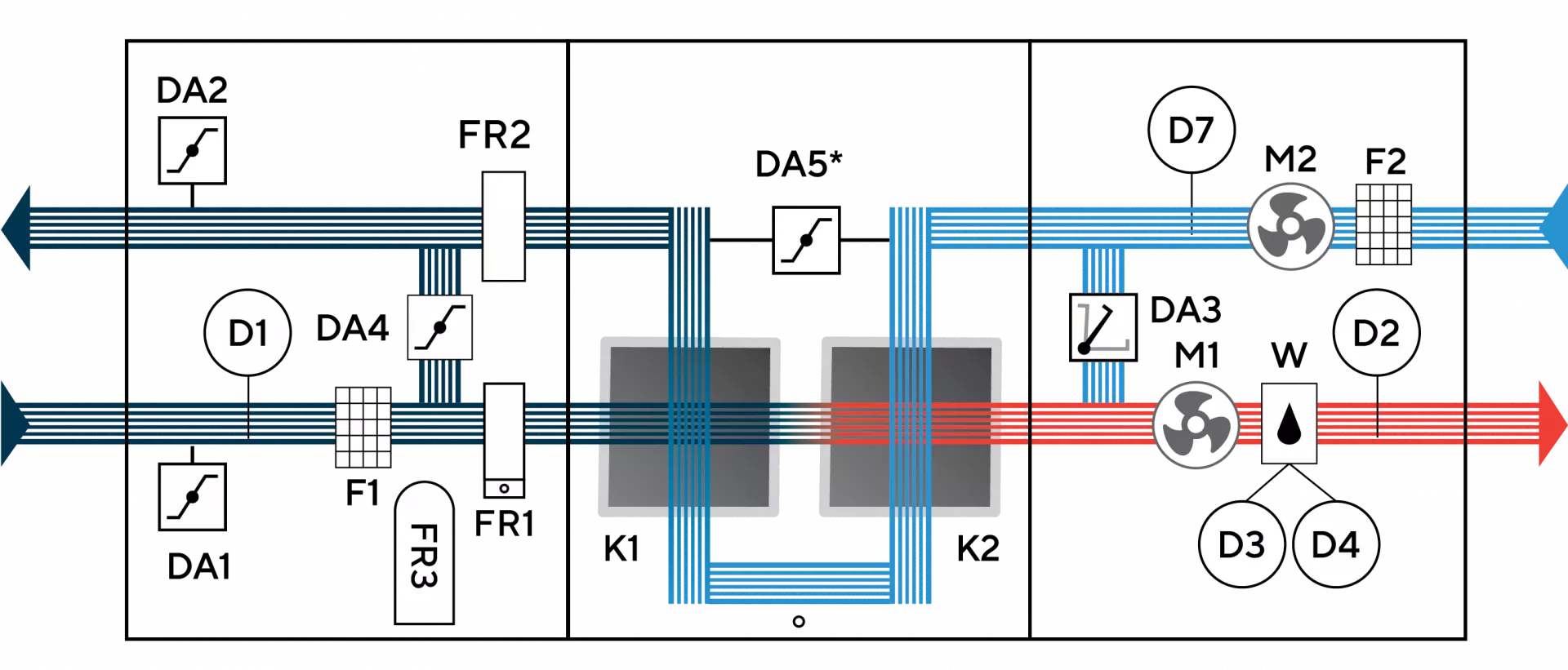

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Применяется паспорт Hydra X/V 6000–30000 W/WD, версия 19.02.2026. DWG общий, BIM — для X 8000 W/WD. Печатные страницы: компрессор 26, закрытое зеркало 28, чертёж 31, панели и сервис 35–36, дренаж 38, блоки X 8000 40, электрическая таблица 45, теплоноситель 59, гарантия 62.

Проверка Hydra X 8000 WD2R

Сопоставьте сопротивление сети с кривой X WD2R: 1219 Па при 8000 м³/ч, рекомендуемая зона 2800–8400 м³/ч.

Рассчитайте летнюю влаговую нагрузку и двухрядный нагреватель по теплоносителю. Учтите ограничения компрессора и закрытого зеркала; байпас согласуйте отдельно.

Подтвердите два дренажных присоединения, электрическую спецификацию, сторону корпуса, путь заноса и полный сервисный проход 1600 мм.

Гарантия и обслуживание

Паспорт Hydra X/V 6000–30000 W/WD устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Нужны документы о покупке и заполненный гарантийный талон.

Первое обслуживание — не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, по необходимости очищают нагреватель, рекуператор и дренаж. ПТО оплачивается отдельно.
