Климатический комплекс с рекуперацией HYDRA X 8000 W2R

Подготовка воздуха и возврат тепла

Hydra X 8000 W2R подаёт наружный воздух и удаляет влажный вытяжной поток. Полипропиленовый рекуператор возвращает тепло, жидкостный нагреватель обеспечивает догрев, заслонки регулируют рециркуляцию. Двунаправленная компоновка доступна в левом и правом исполнении.

Ориентир до 202 м² зеркала воды приведён для климата Москвы: воздух +30 °C и 60% влажности, вода +28 °C, с учётом обходных дорожек. В другом климате и режиме бассейна необходим расчёт испарения и воздухообмена.

• На кривой точного X W2R — 1262 Па при 8000 м³/ч; рекомендуемая рабочая зона — 2800–8400 м³/ч.
• В комплектации выбранного веб-предложения указаны четыре фильтра F5; приточный F7 предусмотрен как опция. Заявленный возврат тепла — 75%, теплоизоляция — 50 мм.
• Максимальное электропотребление по карточке — 12,7 кВт, ток — 22,5 А; питание — 380 В, три фазы, 50 Гц. Тепловую мощность двухрядного нагревателя рассчитывают отдельно.
• Звуковое давление 51 / 68 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Акустику помещений и сети проверяют по проекту.

Двухрядный нагреватель и летний режим

Выбранное предложение подтверждает два ряда жидкостного нагревателя. Общая таблица паспорта с другим обозначением нагревателя не заменяет подбор исполнения W2R по теплоносителю и догреву.

Встроенного компрессорного осушителя в W2R нет. Достаточность летнего удаления влаги наружным воздухом проверяют расчётом. Байпас X 8000 доступен как опция и уменьшает нагрев притока при более прохладном наружном воздухе, направляя вытяжку в обход рекуператора.

Насос смесительного узла по паспорту рассчитан на калорифер и до 2 м трассы подачи. Для большей длины требуется подпорный насос; гидравлическую схему и параметры теплоносителя согласуют по проекту.

Габариты и сервис X 8000

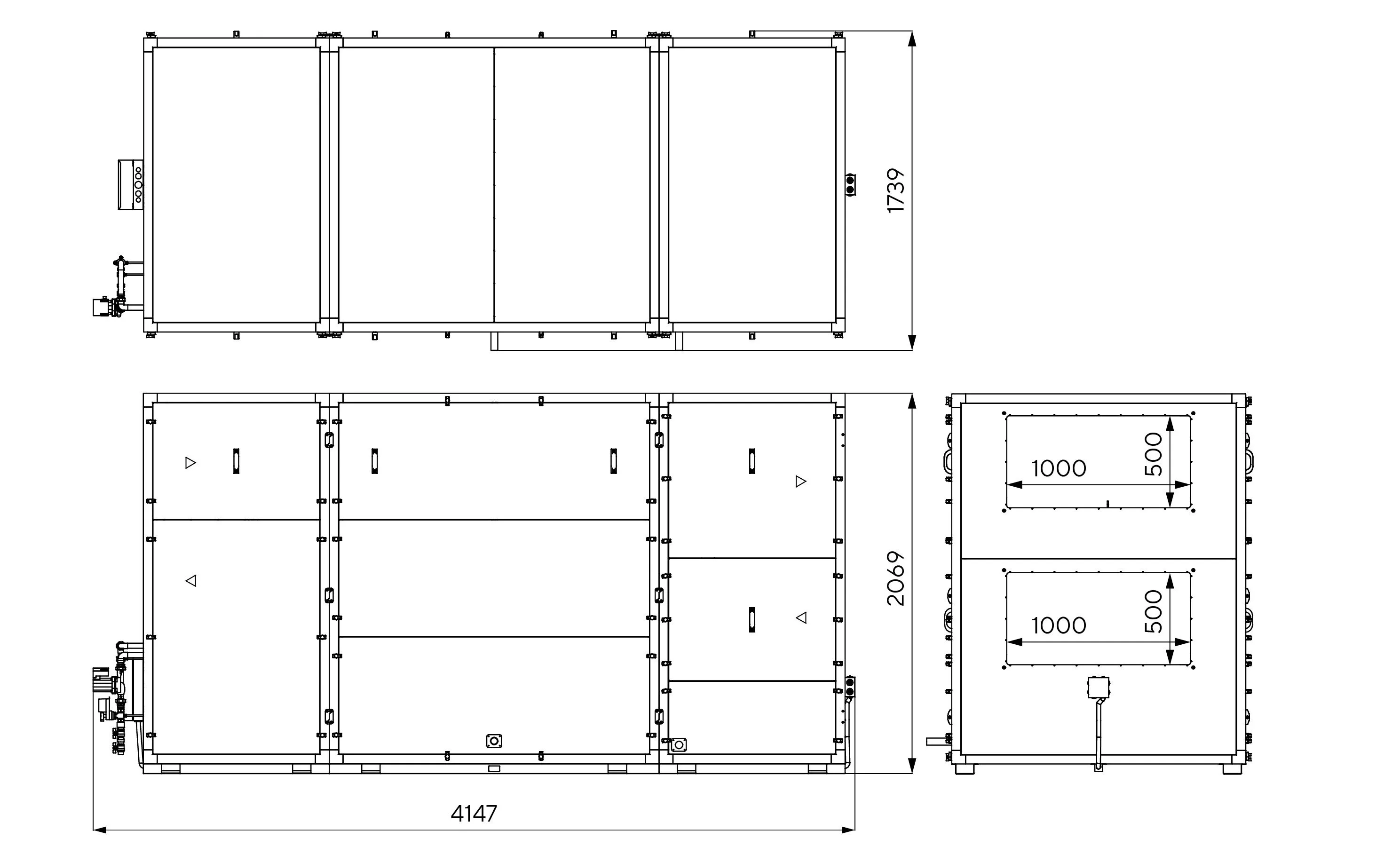

Карточка, чертёж и общая таблица X 8000 дают 4147 × 1739 × 2069 мм. Масса по карточке — 1213 кг, воздуховоды — 1000 × 500 мм. Паспорт допускает разделение X 8000 на три блока для заноса; работы выполняют специалисты.

Сайт указывает 700 мм для фильтров. Паспорт предусматривает 600 мм для замены фильтров и 1600 мм для полного обслуживания. Панели фильтров съёмные на прижимах; центральная даёт доступ к рекуператору.

• Установка предназначена для тёплой зоны; холодное размещение запрещено. Обязательна пусконаладка с балансировкой расходов.
• Дренаж рекуператора работает при давлении выше атмосферного. Текст паспорта указывает подключение 25 мм, чертёж X 8000 — 40 мм; диаметр подтверждают по поставочной документации.
• Веб-карточка указывает 12,7 кВт и 22,5 А, общая таблица XM 8000 W 380 — 12,620 кВт и 20 А. Кабель и защиту согласуют по электрической спецификации поставки.
• Сторону корпуса выбирают по направлению наружного воздуха к бассейну: дренаж и сервисные узлы слева — L, справа — R. Согласуйте путь заноса, основание и полный доступ к узлам.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (4 шт.)
• Заслонка оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В точном веб-предложении указаны автоматика, сенсорный пульт, Wi-Fi-модуль и четыре фильтра F5. Паспортная таблица фильтров содержит отдельные данные ряда X 8000; количество и размер сервисного комплекта согласуют по маркировке фактической поставки. Преднагрев, электрический нагреватель, байпас и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 2800–8400 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Применяется паспорт Hydra X/V 6000–30000 W/WD, версия 19.02.2026. DWG общий, BIM — для X 8000 W/WD. Печатные страницы: фильтры 12, чертёж 31, панели и сервис 35–36, дренаж 38, разделение X 8000 на блоки 40, общая таблица 43–44, теплоноситель 59, гарантия 62.

Подбор Hydra X 8000 W2R

Сопоставьте рабочую точку с кривой X W2R: 1262 Па при 8000 м³/ч, рекомендуемая зона 2800–8400 м³/ч.

Рассчитайте зимний и летний влагобаланс и двухрядный нагреватель по теплоносителю. Байпас и другие опции согласуйте отдельно.

Подтвердите дренажное присоединение, электрическую спецификацию, сервисный комплект фильтров, сторону корпуса, путь заноса и полный сервисный проход 1600 мм.

Гарантия и обслуживание

Паспорт Hydra X/V 6000–30000 W/WD устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Нужны документы о покупке и заполненный гарантийный талон.

Первое обслуживание — не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, по необходимости очищают нагреватель, рекуператор и дренаж. ПТО оплачивается отдельно.
