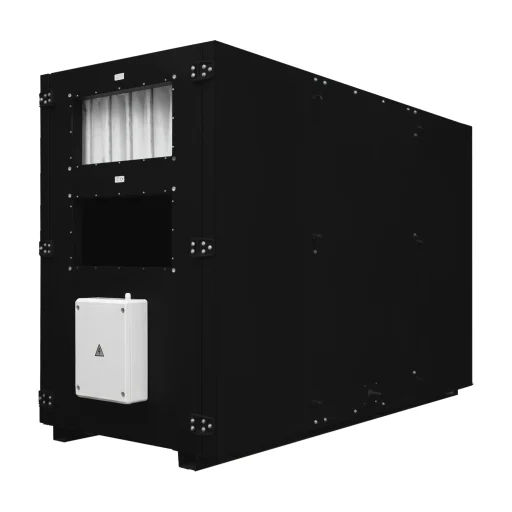

Климатический комплекс с осушителем HYDRA X 2500 7,5ED

Электрический догрев и компрессорное осушение

Hydra X 2500 7,5ED охлаждает наружный воздух на испарителе с выделением конденсата. Конденсатор отводит тепло в выбросной канал, рекуператор возвращает тепло, электрический нагреватель догревает приток. Рециркуляционная заслонка регулирует долю возвращаемого воздуха.

Ориентир до 63 м² зеркала воды рассчитан для Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. Для других условий и режима бассейна рассчитывают влаговыделение и наружный воздухообмен.

• На кривой выбранного предложения — 700 Па при 2500 м³/ч; рекомендуемая рабочая зона — 900–2630 м³/ч.
• Четыре фильтра F5, приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Холодопроизводительность — 10 кВт, максимальное электропотребление — 13,1 кВт, ток — 24 А; питание — 380 В, три фазы, 50 Гц. Это данные выбранного предложения 7,5ED; отдельной строки для него в паспортной электрической таблице нет.
• Звуковое давление 44 / 63 дБА измерено в 2 м при минимальном/максимальном воздухообмене; акустику помещений проверяют по проекту.

Электрический нагреватель 7,5 кВт

Нагреватель мощностью 7,5 кВт расположен после рекуператора и обеспечивает догрев притока. Автоматика плавно регулирует мощность, защиту от перегрева обеспечивает термоконтакт 85 °C.

Температуру притока и достаточность мощности проверяют по зимней рабочей точке. В разделе электрического нагревателя указан диапазон регулирования 0…+30 °C, тогда как во введении упомянут нагрев до +35 °C; требуемую уставку выше +30 °C нужно подтвердить для поставляемой автоматики.

Байпас доступен по спецзаказу: при более прохладном наружном воздухе он направляет вытяжку в обход рекуператора и уменьшает нагрев притока. Преднагрев и внешний жидкостный нагреватель также предлагаются по спецзаказу.

Условия работы осушителя

Компрессор включается при активных функциях поддержания влажности и осушения, полностью открытых уличных заслонках, наружной температуре выше +15 °C и скорости вентиляторов выше заданного ограничения. Ниже +15 °C запуск запрещён заводской уставкой. Между циклами предусмотрена фиксированная пауза 3 минуты.

Холодопроизводительность 10 кВт нельзя переводить в литры удаляемой влаги без расчётных температуры, влажности и расхода. Условия летнего осушения проверяют по влагобалансу бассейна.

Размеры, занос и сервис

Сайт и чертёж X2500 E/ED дают 2722 × 1084 × 1616 мм, воздуховоды — 600 × 300 мм, масса — 501 кг. Для такелажа паспорт предусматривает три блока; размеры отдельных блоков и проёмов проверяют по поставочному чертежу.

Для открытия крышек паспорт требует 750 мм, для фильтров — 500 мм, для полного обслуживания — 900 мм. Отступ 500 мм на сайте относится к фильтрам и не заменяет полный сервисный доступ.

• Монтаж — вертикально на основание или подставку с виброизоляцией. Корпус нельзя полностью зашивать; должны сохраняться доступ к электрощиту и возможность демонтажа.
• Сторону X определяют по направлению воздуха с улицы в бассейн: дренаж и основные сервисные узлы слева — L, справа — R. Расположение патрубков и доступ подтверждают по чертежу выбранного исполнения.
• Холодное размещение запрещено. Раздел размещения рекомендует не ниже +15 °C, таблица условий работы задаёт окружающий воздух +20…+45 °C. Условия технического помещения согласуют по проекту с учётом этого расхождения.

Дренаж и электрическое подключение

Предусмотрены два дренажа диаметром 25 мм: рекуператора при положительном давлении и испарителя при отрицательном. Они показаны на сервисной стороне чертежа X2500 E/ED. До отдельных гидрозатворов линии объединять нельзя; паспорт задаёт высоту гидрозатвора не менее 100 мм и перепад от дренажа не менее 40 мм.

В электрической таблице и перечне вводных автоматов нет отдельной строки X2500 7,5ED. Параметры соседних 6ED или 9ED нельзя автоматически применять к этому предложению. До подключения подтвердите 13,1 кВт, ток 24 А и встроенную защиту по спецификации поставки; внешнюю линию рассчитывает специалист.

Датчик D2 размещают в приточном воздуховоде не ближе 1 м после нагревателя. После монтажа необходимы пусконаладка и балансировка расходов.

Режим закрытого зеркала

При достижении уставки влажности Hydra X переходит в ожидание на 120 минут, затем снова проверяет влажность. При её превышении возвращается к рабочему режиму до достижения уставки. Режим активируют сухим контактом D9; настраиваемая задержка — от 1 до 60 минут.

В режиме закрытого зеркала фреоновый контур Hydra X ED отключён: осушение выполняется наружным воздухом.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Электрический нагреватель (ТЭНы)
• Фильтры тонкой очистки класса F5 (4 шт.)
• Заслонки с электроприводом и возвратной пружиной (уличные)
• Заслонки оттайки рекуператора
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Фреоновый контур (испаритель, конденсатор, компрессор)
• Система защиты от обмерзания
• Термоконтакт
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В точной комплектации указаны нагреватель 7,5 кВт, фреоновый контур, четыре фильтра F5, термоконтакт, автоматика TURKOV, CAV, сенсорный пульт и Wi-Fi. Байпас, преднагрев и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 900–2630 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Hydra X/V 1000–5000 E/ED версии 25.08.2026, DWG электрического ряда и BIM Hydra X 2500 E/ED. Печатные страницы: нагреватель 10, корпус 18, электрика ED 20, условия 27, компрессор 30, байпас 31, закрытое зеркало 32, сторона 35, чертёж 38, сервис 45, дренаж 52–53, подключение 54–55, разделение на блоки 59, ПТО и гарантия 64–66.

Подбор Hydra X 2500 7,5ED

Сопоставьте рабочую точку с 700 Па при 2500 м³/ч и рекомендуемой зоной 900–2630 м³/ч.

Рассчитайте летнее влаговыделение и догрев 7,5 кВт. Учтите ограничение наружной температуры при запуске компрессора и его отключение в режиме закрытого зеркала; подтвердите электрическую спецификацию.

Согласуйте сторону, условия помещения, занос трёх блоков и два дренажа. Заложите 500 мм для фильтров и 900 мм для полного обслуживания; при необходимости включите байпас в спецификацию.

Гарантия и обслуживание

Паспорт Hydra X/V 1000–5000 E/ED устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО — не позднее 18 месяцев с продажи или 12 месяцев с запуска; последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, очищают узлы по необходимости. ПТО оплачивается отдельно.
