Климатический комплекс с рекуперацией HYDRA X 2000 6E

Вентиляция бассейна с электрическим догревом

Hydra X 2000 6E удаляет влажный вытяжной воздух и подаёт наружный. Полипропиленовый рекуператор возвращает тепло, электрический нагреватель догревает приток, рециркуляционная заслонка регулирует долю возвращаемого воздуха. Встроенного компрессорного осушителя в исполнении E нет.

Ориентир до 50 м² зеркала воды рассчитан для Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. Для других условий и режима бассейна рассчитывают влаговыделение и наружный воздухообмен.

• На кривой выбранного предложения — 513 Па при 2000 м³/ч; рекомендуемая рабочая зона — 700–2100 м³/ч.
• Два фильтра F5, приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Питание — 380 В, три фазы, 50 Гц. Веб-карточка указывает 7,5 кВт и 14,7 А, паспорт 6E380 — 7,46 кВт и 15 А; электрическую спецификацию подтверждают для поставки.
• Звуковое давление 42 / 57 дБА измерено в 2 м при минимальном/максимальном воздухообмене; акустику помещений проверяют по проекту.

Электрический нагреватель 6 кВт

Нагреватель мощностью 6 кВт расположен после рекуператора и обеспечивает догрев притока. Автоматика плавно регулирует мощность, защиту от перегрева обеспечивает термоконтакт 85 °C.

Температуру притока и достаточность мощности проверяют по зимней рабочей точке. В разделе электрического нагревателя указан диапазон регулирования 0…+30 °C, тогда как во введении упомянут нагрев до +35 °C; требуемую уставку выше +30 °C нужно подтвердить для поставляемой автоматики.

Байпас доступен по спецзаказу: при более прохладном наружном воздухе он направляет вытяжку в обход рекуператора и уменьшает нагрев притока. Преднагрев и внешний жидкостный нагреватель также предлагаются по спецзаказу.

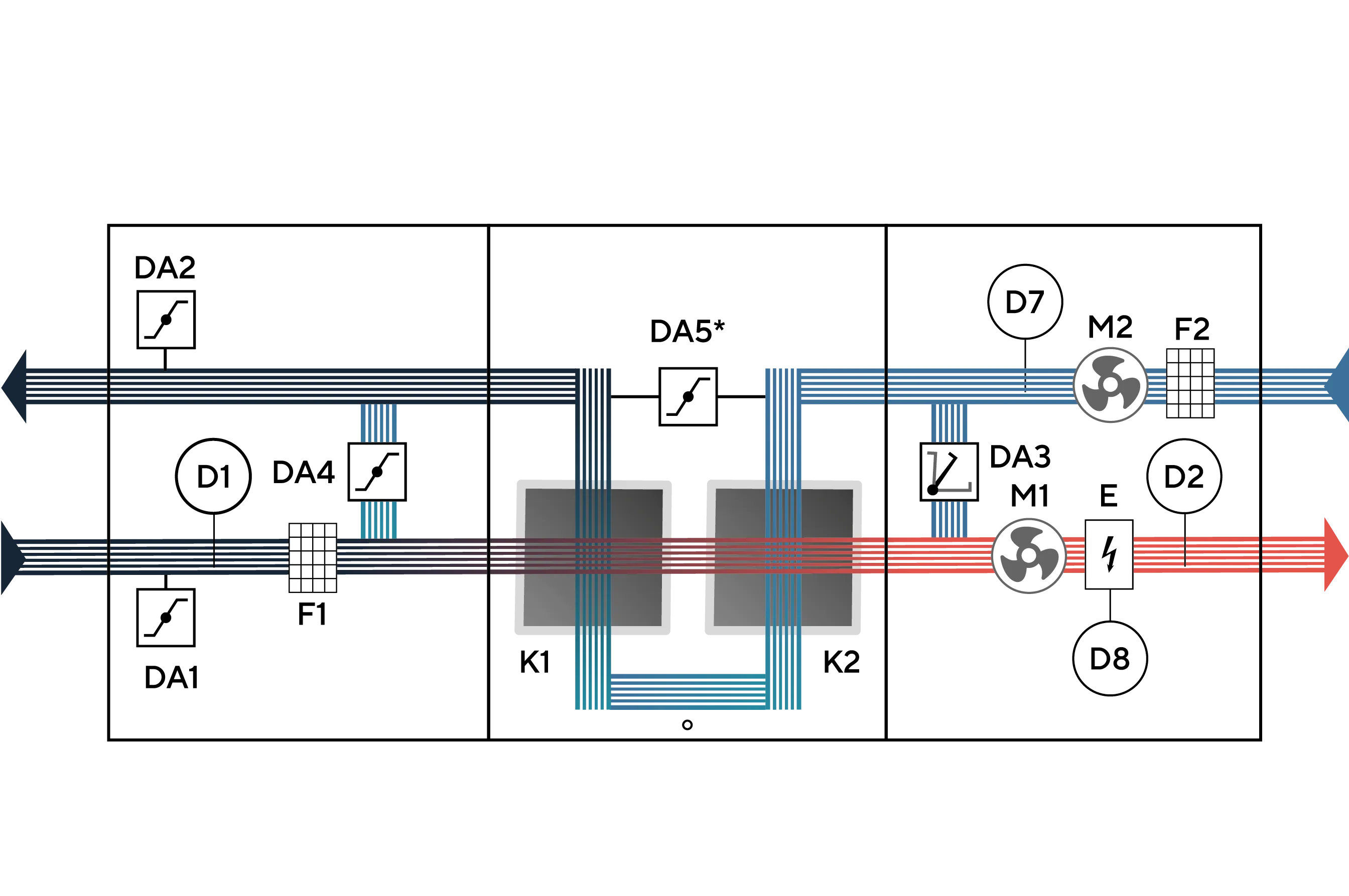

В легенде схемы производителя присутствует D3 — датчик обратной воды жидкостного нагревателя. Выбранная комплектация 6E имеет электрический нагреватель; D3 не подтверждает наличие штатного водяного узла. Применимость датчика уточняют при заказе внешнего жидкостного нагревателя.

Размеры, занос и сервис

Сайт и чертёж X2000 E/ED дают 2387 × 986 × 1447 мм, воздуховоды — 500 × 250 мм, масса выбранной E — 348 кг. Для такелажа паспорт предусматривает три блока; размеры отдельных блоков и проёмов проверяют по поставочному чертежу.

Для открытия крышек паспорт требует 750 мм, для замены фильтров и полного обслуживания — 850 мм. Сайт также указывает 850 мм для фильтров. Сохраните доступ к электрощиту и возможность демонтажа узлов.

• Монтаж — вертикально на основание или подставку с виброизоляцией. Корпус нельзя полностью зашивать; должны сохраняться доступ к электрощиту и возможность демонтажа.
• Сторону X определяют по направлению воздуха с улицы в бассейн: дренаж и основные сервисные узлы слева — L, справа — R. Расположение патрубков и доступ подтверждают по чертежу выбранного исполнения.
• Холодное размещение запрещено. Раздел размещения рекомендует не ниже +15 °C, таблица условий работы задаёт окружающий воздух +20…+45 °C. Условия технического помещения согласуют по проекту с учётом этого расхождения.

Дренаж и электрическое подключение

Дренаж рекуператора диаметром 25 мм расположен на сервисной стороне; давление в нём выше атмосферного. Паспорт требует гидрозатвор с высотой не менее 100 мм и перепадом от дренажа не менее 40 мм; монтажную высоту закладывают заранее.

Паспорт для 6E380 указывает установленный в оборудовании вводной автомат 16 А, суммарное электропотребление 7,46 кВт и максимальный ток 15 А. Внешнюю линию, защиту и сечение кабеля рассчитывает специалист по согласованной электрической спецификации.

Датчик D2 размещают в приточном воздуховоде не ближе 1 м после нагревателя. После монтажа необходимы пусконаладка и балансировка расходов.

Режим закрытого зеркала

При достижении уставки влажности Hydra X переходит в ожидание на 120 минут, затем снова проверяет влажность. При её превышении возвращается к рабочему режиму до достижения уставки. Режим активируют сухим контактом D9; настраиваемая задержка — от 1 до 60 минут.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Электрический нагреватель (ТЭНы)
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Система защиты от обмерзания
• Термоконтакт
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В комплекте указаны электрический нагреватель 6 кВт, два фильтра F5, термоконтакт, автоматика TURKOV, CAV, сенсорный пульт и Wi-Fi. Байпас, преднагрев и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 700–2100 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Hydra X/V 1000–5000 E/ED версии 25.08.2026, DWG электрического ряда и BIM Hydra X 2000 E/ED. Печатные страницы: нагреватель 10, корпус 18, электрика 19, условия 27, байпас 31, закрытое зеркало 32, сторона 35, чертёж 38, сервис 45, дренаж 52–53, подключение 54–55, разделение на блоки 59, ПТО и гарантия 64–66.

Подбор Hydra X 2000 6E

Сопоставьте рабочую точку с 513 Па при 2000 м³/ч и рекомендуемой зоной 700–2100 м³/ч.

Рассчитайте влагобаланс и догрев мощностью 6 кВт; проверьте трёхфазное питание, максимальный ток и требуемую уставку температуры.

Согласуйте сторону, условия помещения, занос трёх блоков, дренаж и сервисный проход 850 мм. При необходимости включите байпас в спецификацию.

Гарантия и обслуживание

Паспорт Hydra X/V 1000–5000 E/ED устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО — не позднее 18 месяцев с продажи или 12 месяцев с запуска; последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, очищают узлы по необходимости. ПТО оплачивается отдельно.
