Климатический комплекс с рекуперацией HYDRA X 15000 W2R

Вентиляция бассейна и возврат тепла

Hydra X 15000 W2R подаёт наружный воздух и удаляет влажный вытяжной поток. Полипропиленовый рекуператор возвращает тепло, двухрядный жидкостный нагреватель обеспечивает догрев. Воздушные заслонки регулируют рециркуляцию. Доступны левое и правое исполнения.

Ориентир до 380 м² зеркала воды приведён для климата Москвы: воздух +30 °C и 60% влажности, вода +28 °C, с учётом обходных дорожек. Для других условий рассчитывают испарение и воздухообмен.

• Рекомендуемая рабочая зона — 5000–15500 м³/ч. Исходная кривая содержит 1480 Па при 12800 м³/ч и 1140 Па при 16000 м³/ч; отдельной точки при номинальных 15000 м³/ч нет.
• В комплектации шесть фильтров F5; приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция — 50 мм.
• Максимальное электропотребление по карточке — 23,4 кВт, ток — 40 А; питание — 380 В, три фазы, 50 Гц. Тепловую мощность нагревателя рассчитывают отдельно.
• Звуковое давление 47 / 65 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Акустику помещений и сети проверяют по проекту.

Двухрядный нагреватель и опции

Точное предложение W2R подтверждает двухрядный жидкостный нагреватель. Догрев рассчитывают по температуре и расходу теплоносителя. Встроенного компрессорного осушителя нет; летний влагобаланс проверяют расчётом.

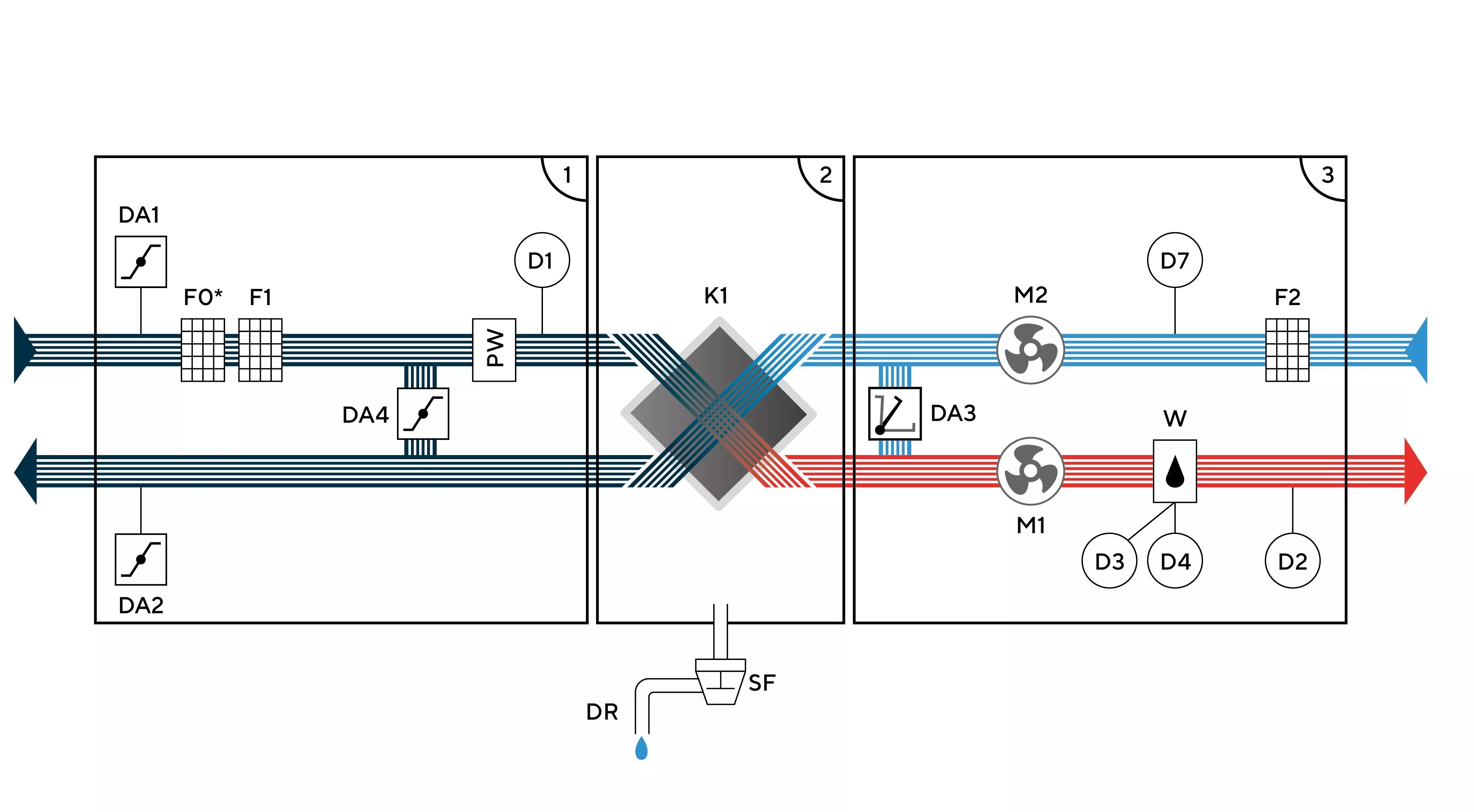

На функциональной схеме показан PW — жидкостный преднагреватель. Комплектация относит блок преднагрева к спецзаказу, паспорт — к встроенным опциям. Наличие на схеме само по себе не означает включение в цену стандартной установки.

Веб-карточка и схема предлагают байпас как опцию. В паспортной таблице XM 15000 W стоит «Нет». Доступность байпаса подтверждают по спецификации до использования в расчёте.

Насос смесительного узла по паспорту рассчитан на калорифер и до 2 м трассы подачи. Для большей длины требуется подпорный насос; гидравлическую схему и параметры теплоносителя согласуют по проекту.

Габариты и обслуживание X 15000

Веб-карточка и чертёж указывают 5990 × 1625 × 2450 мм; общая таблица паспорта — 5990 × 1800 × 2450 мм. Ширину подтверждают по поставочному чертежу до подготовки места монтажа. Воздуховоды по карточке и таблице — 1100 × 900 мм. Масса в выбранной веб-карточке не указана; её запрашивают для основания и такелажа.

600 мм для замены фильтров совпадают на сайте и в паспорте. Для полного обслуживания требуется 1600 мм. Панели фильтров съёмные на прижимах. Паспорт допускает разделение X 15000 на три блока силами специалистов.

• Установка предназначена для тёплой зоны; холодное размещение запрещено. Обязательна пусконаладка с балансировкой расходов.
• Дренаж рекуператора работает при давлении выше атмосферного. Текст паспорта указывает присоединение 25 мм; схему отвода конденсата подтверждают по поставочной документации.
• Веб-карточка указывает 23,4 кВт и 40 А, общая таблица XM 15000 W 380 — 23,300 кВт и 36 А. Кабель и защиту согласуют по электрической спецификации поставки.
• Сторону корпуса выбирают по направлению наружного воздуха к бассейну: дренаж и сервисные узлы слева — L, справа — R. Согласуйте путь заноса, основание и полный доступ к узлам.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (6 шт.)
• Заслонка оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В точной комплектации указаны шесть фильтров F5, автоматика TURKOV, сенсорный пульт, CAV и Wi-Fi-модуль. Преднагрев и электрический нагреватель — по спецзаказу. Доступность байпаса требует подтверждения из-за расхождения сайта и паспортной таблицы.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 5000–15500 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Hydra X/V 6000–30000 W/WD, версия 19.02.2026; DWG общий, BIM — Hydra X 15000 W. Печатные страницы: чертёж 33, панели и сервис 35–36, дренаж 38, три блока 41, электрика и опции 43–44, теплоноситель 59, гарантия 62.

Подбор Hydra X 15000 W2R

Проверьте рабочую точку по исходной кривой и зоне 5000–15500 м³/ч. Отдельной исходной точки 15000 м³/ч нет.

Рассчитайте испарение и двухрядный нагреватель. Преднагрев и доступность байпаса согласуйте в комплектации.

Подтвердите ширину корпуса, массу, электрическую спецификацию, сторону, занос, дренаж и полный сервисный проход 1600 мм.

Гарантия и обслуживание

Паспорт Hydra X/V 6000–30000 W/WD устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Нужны документы о покупке и заполненный гарантийный талон.

Первое обслуживание — не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, по необходимости очищают нагреватель, рекуператор и дренаж. ПТО оплачивается отдельно.
