Вентиляция бассейна с электрическим догревом
Hydra X 1500 4,5E удаляет влажный вытяжной воздух и подаёт наружный. Полипропиленовый рекуператор возвращает тепло, электрический нагреватель догревает приток, рециркуляционная заслонка регулирует долю возвращаемого воздуха. Встроенного компрессорного осушителя в исполнении E нет.
Ориентир до 38 м² зеркала воды рассчитан для Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. Для других условий и режима бассейна рассчитывают влаговыделение и наружный воздухообмен.
- На кривой выбранного предложения — 548 Па при 1500 м³/ч; рекомендуемая рабочая зона — 500–1580 м³/ч.
- Два фильтра F5, приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
- Питание — 220 В, одна фаза, 50 Гц; максимальный ток — 28 А. Максимальное электропотребление на сайте округлено до 5,6 кВт, паспорт даёт 5,58 кВт.
- Звуковое давление 38 / 55 дБА измерено в 2 м при минимальном/максимальном воздухообмене; акустику помещений проверяют по проекту.
Электрический нагреватель 4,5 кВт
Нагреватель мощностью 4,5 кВт расположен после рекуператора и обеспечивает догрев притока. Автоматика плавно регулирует мощность, защиту от перегрева обеспечивает термоконтакт 85 °C.
Температуру притока и достаточность мощности проверяют по зимней рабочей точке. В разделе электрического нагревателя указан диапазон регулирования 0…+30 °C, тогда как во введении упомянут нагрев до +35 °C; требуемую уставку выше +30 °C нужно подтвердить для поставляемой автоматики.
Байпас доступен по спецзаказу: при более прохладном наружном воздухе он направляет вытяжку в обход рекуператора и уменьшает нагрев притока. Преднагрев и внешний жидкостный нагреватель также предлагаются по спецзаказу.
Размеры, занос и сервис
Сайт и чертёж X1500 E/ED дают 2387 × 886 × 1447 мм, воздуховоды — 500 × 250 мм, масса выбранной E — 229 кг. Для такелажа паспорт предусматривает три блока; размеры отдельных блоков и проёмов проверяют по поставочному чертежу.
Для открытия крышек, замены фильтров и полного обслуживания паспорт требует 750 мм. Это совпадает с отступом для фильтров на сайте. Сохраните доступ к электрощиту и возможность демонтажа узлов.
- Монтаж — вертикально на основание или подставку с виброизоляцией. Корпус нельзя полностью зашивать; должны сохраняться доступ к электрощиту и возможность демонтажа.
- Сторону X определяют по направлению воздуха с улицы в бассейн: дренаж и основные сервисные узлы слева — L, справа — R. Расположение патрубков и доступ подтверждают по чертежу выбранного исполнения.
- Холодное размещение запрещено. Раздел размещения рекомендует не ниже +15 °C, таблица условий работы задаёт окружающий воздух +20…+45 °C. Условия технического помещения согласуют по проекту с учётом этого расхождения.
Дренаж и электрическое подключение
Дренаж рекуператора диаметром 25 мм расположен на сервисной стороне; давление в нём выше атмосферного. Паспорт требует гидрозатвор с высотой не менее 100 мм и перепадом от дренажа не менее 40 мм; монтажную высоту закладывают заранее.
Паспортная таблица указывает установленный в оборудовании вводной автомат 32 А. Это характеристика установки: внешнюю линию, защиту и сечение кабеля рассчитывает специалист с учётом длины, способа прокладки и доступной мощности.
Датчик D2 размещают в приточном воздуховоде не ближе 1 м после нагревателя. После монтажа необходимы пусконаладка и балансировка расходов.
Режим закрытого зеркала
При достижении уставки влажности Hydra X переходит в ожидание на 120 минут, затем снова проверяет влажность. При её превышении возвращается к рабочему режиму до достижения уставки. Режим активируют сухим контактом D9; настраиваемая задержка — от 1 до 60 минут.
Технические характеристики
| Габариты ДxШxВ (мм) | 2387х886х1447 |
|---|---|
| Толщина корпуса (мм) | 50 |
| Зона обслуживания фильтров (мм) | 750750 мм для открытия крышек, фильтров и полного обслуживания по паспорту X1500 E/ED. |
| Подключение воздуховодов (мм) | 500x250 |
| Номинальная производительность (м³/ч) | 1500 |
| Мощность электрического нагревателя (кВт) | 4,5 |
| Максимальное электропотребление (кВт) | 5,65,6 кВт — округление веб-карточки; паспорт 4,5E220 указывает 5,58 кВт. |
| Максимальный ток (А) | 28 |
| Звуковое давление от корпуса min/max (дБА) | 38 / 55Показатели, измеряемые на расстоянии 2 метра от корпуса оборудования — при работе на минимально и максимально допустимых значениях воздухообмена |
| Питание | 220В 1Ф 50Гц |
| Масса установки (кг) | 229 |
Состав поставки
- Стальной корпус с теплоизоляцией 50 мм
- Перекрёстно-противоточный полипропиленовый рекуператор
- Фильтры тонкой очистки класса F5 (2 шт.)
- Электрический нагреватель (ТЭНы)
- Заслонки оттайки рекуператора
- Заслонки с электроприводом и возвратной пружиной
- Автоматика производства TURKOV
- К-фактор (CAV-система)
- Пульт управления с сенсорным дисплеем
- ЕС-вентиляторы
- Датчики температуры уличного и приточного воздуха
- Датчик температуры и влажности вытяжного воздуха
- Система защиты от обмерзания
- Термоконтакт
- Дренажная система
- Рециркуляционная заслонка с управлением 0-10 В (0…100%)
- Подключение к Умному дому и управление с Яндекс станции
- Wi-Fi модуль для управления через мобильное приложение
В комплекте указаны электрический нагреватель 4,5 кВт, два фильтра F5, термоконтакт, автоматика TURKOV, CAV, сенсорный пульт и Wi-Fi. Байпас, преднагрев и внешний жидкостный нагреватель — по спецзаказу.
Статическое давление и расход воздуха
Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 500–1580 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.
Значения графика
| 0 м³/ч | 915 Па |
|---|---|
| 300 м³/ч | 898 Па |
| 600 м³/ч | 851 Па |
| 900 м³/ч | 779 Па |
| 1200 м³/ч | 679 Па |
| 1500 м³/ч | 548 Па |
| 1800 м³/ч | 381 Па |
| 2000 м³/ч | 245 Па |

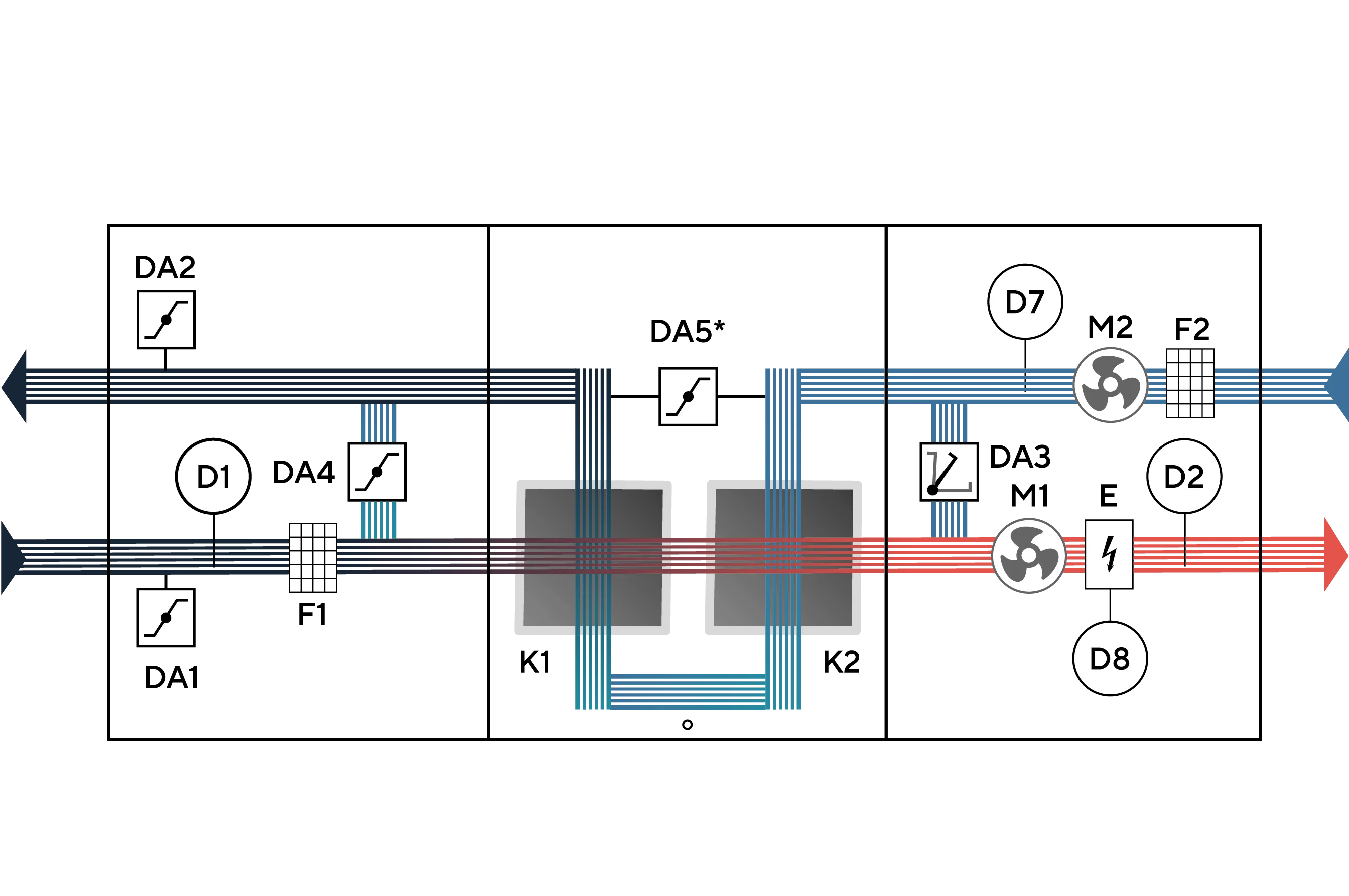

Чертежи и схемы
| М1, М2 | ЕС-вентиляторы |
|---|---|
| F1, F2 | Воздушные фильтры тонкой очистки |
| K1, K2 | Полипропиленовый рекуператор |
| Е | Электрический нагреватель (ТЭНы) |
| D1 | Датчик температуры уличного воздуха |
| D2 | Датчик температуры приточного воздуха |
| D7 | Датчик температуры и влажности вытяжного воздуха |
| D8 | Термоконтакт |
| DA1 | Заслонка с электроприводом и возвратной пружиной (приток) |
| DA2 | Заслонка с электроприводом и возвратной пружиной (выброс) |
| DA3 | Рециркуляционная заслонка |
| DА4 | Заслонка оттайки рекуператора |
| DА5* | Байпасный клапан (опция) |
Документация
Паспорт Hydra X/V 1000–5000 E/ED версии 25.08.2026, DWG электрического ряда и BIM Hydra X 1500 E/ED. Печатные страницы: нагреватель 10, корпус 18, электрика 19, условия 27, байпас 31, закрытое зеркало 32, сторона 35, чертёж 37, сервис 45, дренаж 52–53, подключение 54–55, разделение на блоки 59, ПТО и гарантия 64–66.
Подбор Hydra X 1500 4,5E
Сопоставьте рабочую точку с 548 Па при 1500 м³/ч и рекомендуемой зоной 500–1580 м³/ч.
Рассчитайте влагобаланс и догрев мощностью 4,5 кВт; проверьте однофазное питание, максимальный ток и требуемую уставку температуры.
Согласуйте сторону, условия помещения, занос трёх блоков, дренаж и сервисный проход 750 мм. При необходимости охлаждения наружным воздухом включите байпас в спецификацию.
Гарантия и обслуживание
Паспорт Hydra X/V 1000–5000 E/ED устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.
Первое ПТО — не позднее 18 месяцев с продажи или 12 месяцев с запуска; последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, очищают узлы по необходимости. ПТО оплачивается отдельно.
Порядок обращения по гарантии →Заказать Hydra X 1500 4,5E
Для Hydra X 1500 4,5E передайте регион, параметры бассейна, рабочую точку и доступную однофазную мощность. Укажите сторону корпуса, ограничения заноса и необходимые опции. Проверим догрев и подключения.
