Климатический комплекс с осушителем HYDRA V 6000 WD4R

Осушение и четырёхрядный жидкостный нагрев

Hydra V 6000 WD4R подаёт подготовленный наружный воздух и удаляет влажный вытяжной поток. Испаритель охлаждает воздух с выделением конденсата, конденсатор отводит тепло в выбросной поток. Рекуператор возвращает тепло, четырёхрядный нагреватель обеспечивает догрев, рециркуляционная заслонка регулирует возврат воздуха.

Ориентир до 152 м² зеркала воды рассчитан для климата Москвы: воздух +30 °C и 60% влажности, вода +28 °C, с учётом обходных дорожек. Для другого региона или режима бассейна требуется расчёт испарения и достаточности осушения.

• По точному предложению WD4R: максимальное электропотребление 15,8 кВт, ток 28 А, питание 380 В, три фазы, 50 Гц. Тепловую мощность четырёхрядного нагревателя рассчитывают отдельно.
• Холодопроизводительность — 26 кВт. На кривой выбранного предложения — 766 Па при 6000 м³/ч, рекомендуемая рабочая зона 2100–6300 м³/ч.
• В комплекте четыре фильтра F5; приточный F7 предусмотрен как опция. Заявленный возврат тепла — 75%, теплоизоляция — 50 мм.
• Звуковое давление 45 / 72 дБА измерено в 2 м при минимальном/максимальном воздухообмене. Акустику помещений и воздуховодов рассчитывают отдельно.

Условия компрессорного осушения

Паспорт ряда 6000–30000 допускает включение компрессора при наружной температуре выше +15 °C, активных функциях поддержания влажности и компрессорного осушения, полностью открытых уличных заслонках и скорости вентиляторов выше заданного ограничения. Ниже +15 °C компрессор не запускается.

В режиме закрытого зеркала у Hydra V WD фреоновый контур отключён: влагу удаляет наружный воздух. Холодопроизводительность 26 кВт не задаёт объём осушения в литрах без расчётных температуры, влажности и расхода воздуха.

Монтаж четырёхрядного исполнения

Карточка и чертёж V 6000 на печатной странице 30 паспорта дают 3550 × 1340 × 2069 мм. Масса — 1081 кг, воздуховоды — 800 × 500 мм. Сводная таблица на странице 47 содержит другие габариты; окончательная планировка требует поставочного чертежа.

На сайте для фильтров указано 700 мм. Паспорт предусматривает 650 мм для замены фильтров и 1200 мм для полного обслуживания. Панели съёмные на прижимах; для доступа к испарителю и компрессору V используется средняя панель.

• Размещение — в тёплой зоне; холодное размещение запрещено. Обязательна пусконаладка с балансировкой расходов.
• Нужны два дренажа — рекуператора и испарителя, с избыточным и отрицательным относительно атмосферного давлением соответственно. Текст паспорта указывает 25 мм, чертёж — 40 мм: присоединения подтверждают до монтажа.
• Веб-предложение WD4R указывает 15,8 кВт и 28 А, общая таблица VM 6000 WD — 15,449 кВт и 24 А. Кабель и защиту согласуют по спецификации фактической поставки.
• Для четырёхрядного нагревателя согласуют температуру и расход теплоносителя. При трассе подачи длиннее 2 м паспорт предусматривает подпорный насос. Сторону корпуса и путь заноса моноблока выбирают заранее.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Жидкостный нагреватель со смесительным узлом
• Фильтры тонкой очистки класса F5 (4 шт.)
• Заслонки с электроприводом и возвратной пружиной (уличные)
• Заслонка оттайки рекуператора
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Датчики температуры поверхности и обратной воды жидкостного нагревателя
• Фреоновый контур (испаритель, конденсатор, компрессор)
• Система защиты от обмерзания
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

Испаритель, конденсатор и компрессор входят в комплектацию WD4R. Предусмотрены автоматика, сенсорный пульт, Wi-Fi-модуль и четыре фильтра F5. Преднагрев, электрический и внешний жидкостный нагреватели — по спецзаказу; их применимость и стоимость согласуются отдельно.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 2100–6300 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

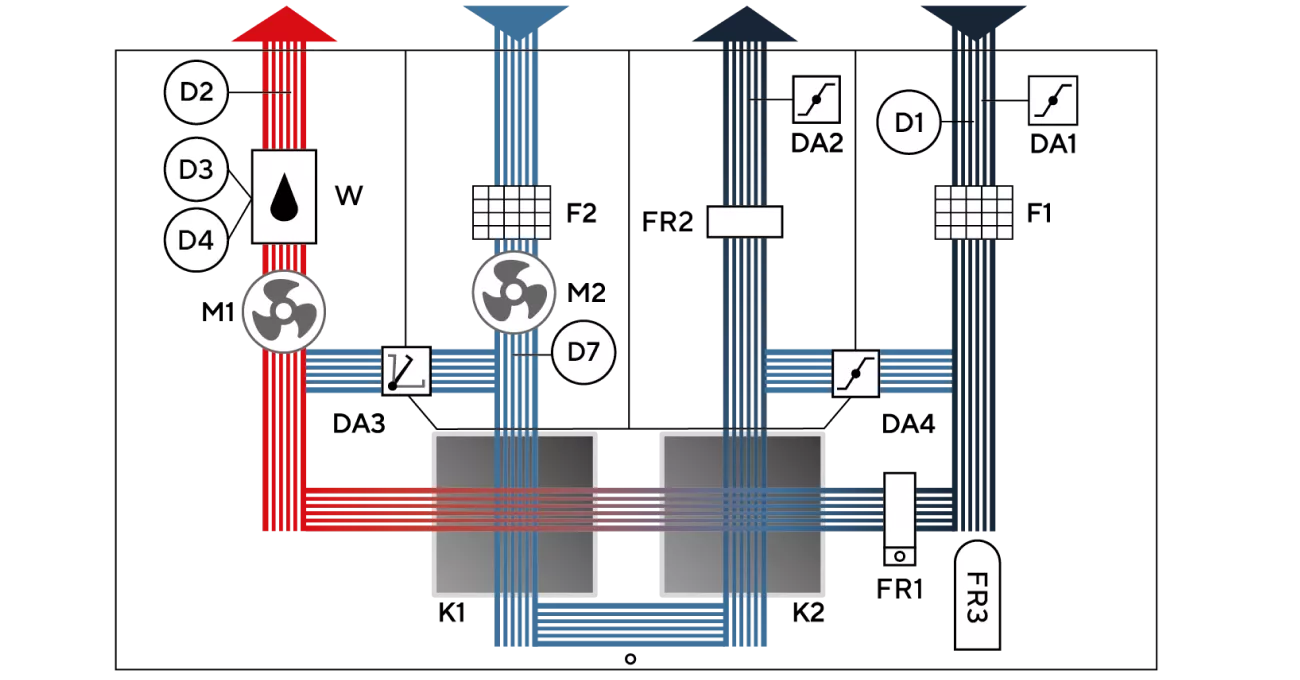

Применяется паспорт Hydra X/V 6000–30000 W/WD v.19.02.2026; DWG общий, BIM — V 6000 W/WD. Печатные страницы: компрессор 26, закрытое зеркало 28, чертёж 30, сервис 36, дренаж 38, сводная таблица 47, гарантия 62. Выбирайте функциональную схему WD с FR1, FR2 и FR3.

Проверка Hydra V 6000 WD4R

Сопоставьте сопротивление сети с опубликованной характеристикой WD4R: 766 Па при 6000 м³/ч, рекомендуемая зона 2100–6300 м³/ч.

Проверьте летнюю влаговую нагрузку, условия компрессорного режима и закрытого зеркала. Четырёхрядный нагреватель подбирают по теплоносителю и требуемому догреву.

Согласуйте размеры, два дренажа, электрическую спецификацию, сторону корпуса и полный сервисный проход по поставочным документам: разделы источника расходятся.

Гарантия и обслуживание

Паспорт Hydra X/V 6000–30000 W/WD устанавливает гарантию 3 года на оборудование и рекуператор с продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Нужны документы о покупке и заполненный гарантийный талон.

Первое обслуживание — не позднее 18 месяцев с продажи или 12 месяцев с запуска, последующие — не реже одного раза в 12 месяцев. Для WD проверяют холодильный контур, фильтры, клапаны, воздухообмен и дренаж. ПТО оплачивается отдельно.
