Климатический комплекс с рекуперацией HYDRA V 2500 7,5E

Вентиляция бассейна с электрическим догревом

Hydra V 2500 7,5E удаляет влажный вытяжной воздух и подаёт наружный. Полипропиленовый рекуператор возвращает тепло, электрический нагреватель догревает приток, рециркуляционная заслонка регулирует долю возвращаемого воздуха. Встроенного компрессорного осушителя в исполнении E нет.

Ориентир до 63 м² зеркала воды рассчитан для Москвы: воздух +30 °C при влажности 60%, вода +28 °C, с учётом обходных дорожек. Для других условий и режима бассейна рассчитывают влаговыделение и наружный воздухообмен.

• На кривой выбранного предложения — 730 Па при 2500 м³/ч; рекомендуемая рабочая зона — 900–2630 м³/ч.
• Два фильтра F5, приточный F7 — опция. Заявленный возврат тепла — 75%, теплоизоляция корпуса — 50 мм.
• Мощность нагревателя — 7,5 кВт, максимальное электропотребление — 9,8 кВт, ток — 19 А; питание — 380 В, три фазы, 50 Гц. Параметры относятся к точному предложению 7,5E.
• Звуковое давление 44 / 62 дБА измерено в 2 м при минимальном/максимальном воздухообмене; акустику помещений проверяют по проекту.

Электрический нагреватель 7,5 кВт

Нагреватель мощностью 7,5 кВт расположен после рекуператора и обеспечивает догрев притока. Автоматика плавно регулирует мощность, защиту от перегрева обеспечивает термоконтакт 85 °C.

Температуру притока и достаточность мощности проверяют по зимней рабочей точке. В разделе электрического нагревателя указан диапазон регулирования 0…+30 °C, тогда как во введении упомянут нагрев до +35 °C; требуемую уставку выше +30 °C нужно подтвердить для поставляемой автоматики.

Байпас паспорт предусматривает для Hydra X от 1500 м³/ч. Для V2500 он не заявлен. Преднагрев и внешний жидкостный нагреватель предлагаются по спецзаказу.

Размеры, занос и сервис

Карточка и чертёж дают 2151 × 1040 × 1572 мм, масса — 367 кг. Воздуховоды на сайте указаны 300 × 600 мм; ориентацию и расположение патрубков проверяют по чертежу.

V2500 — вертикальный моноблок. На сайте указан проход для фильтров 500 мм. В паспорте E/ED сервисная строка V2500 даёт 700 мм для открытия, 500 мм для замены фильтров и 900 мм для полного обслуживания, но ошибочно обозначена W/WD. Планировать полный сервис только по 500 мм нельзя; применимость таблицы подтверждают по поставочной документации.

• Монтаж — вертикально на основание или подставку с виброизоляцией. Корпус нельзя полностью зашивать; должны сохраняться доступ к электрощиту и возможность демонтажа.
• Сторону V определяют, стоя лицом к дренажным патрубкам: нагреватель, автоматика и подача в бассейн слева — L, справа — R.
• Холодное размещение запрещено. Раздел размещения рекомендует не ниже +15 °C, таблица условий работы задаёт окружающий воздух +20…+45 °C. Условия технического помещения согласуют по проекту с учётом этого расхождения.

Дренаж и электрическое подключение

Дренаж рекуператора расположен спереди по центру; диаметр 25 мм подтверждён текстом и чертежом. Давление в нём выше атмосферного. Паспорт требует гидрозатвор с высотой не менее 100 мм и перепадом от дренажа не менее 40 мм; монтажную высоту закладывают заранее.

В таблицах электрических характеристик и вводных автоматов паспорта для ряда 2500 перечислены другие мощности, отдельной строки 7,5E нет. Поэтому автомат соседнего исполнения сюда не переносится. Для предложения 7,5E подтвердите электрическую спецификацию, вводную защиту и внешнюю линию по данным поставки.

Датчик D2 размещают в приточном воздуховоде не ближе 1 м после нагревателя. После монтажа необходимы пусконаладка и балансировка расходов.

Технические характеристики

Состав поставки

• Стальной корпус с теплоизоляцией 50 мм
• Перекрёстно-противоточный полипропиленовый рекуператор
• Электрический нагреватель (ТЭНы)
• Фильтры тонкой очистки класса F5 (2 шт.)
• Заслонки оттайки рекуператора
• Заслонки с электроприводом и возвратной пружиной
• Автоматика производства TURKOV
• К-фактор (CAV-система)
• Пульт управления с сенсорным дисплеем
• ЕС-вентиляторы
• Датчики температуры уличного и приточного воздуха
• Датчик температуры и влажности вытяжного воздуха
• Система защиты от обмерзания
• Термоконтакт
• Дренажная система
• Рециркуляционная заслонка с управлением 0-10 В (0…100%)
• Подключение к Умному дому и управление с Яндекс станции
• Wi-Fi модуль для управления через мобильное приложение

В комплекте указаны электрический нагреватель 7,5 кВт, два фильтра F5, термоконтакт, автоматика TURKOV, CAV, сенсорный пульт и Wi-Fi-модуль. Преднагрев и внешний жидкостный нагреватель — по спецзаказу.

Статическое давление и расход воздуха

Показаны исходные точки графика для выбранного исполнения. Рекомендуемая рабочая зона: 900–2630 м³/ч. Рабочую точку проверяют с учётом сопротивления сети. Линии соединяют приведённые значения.

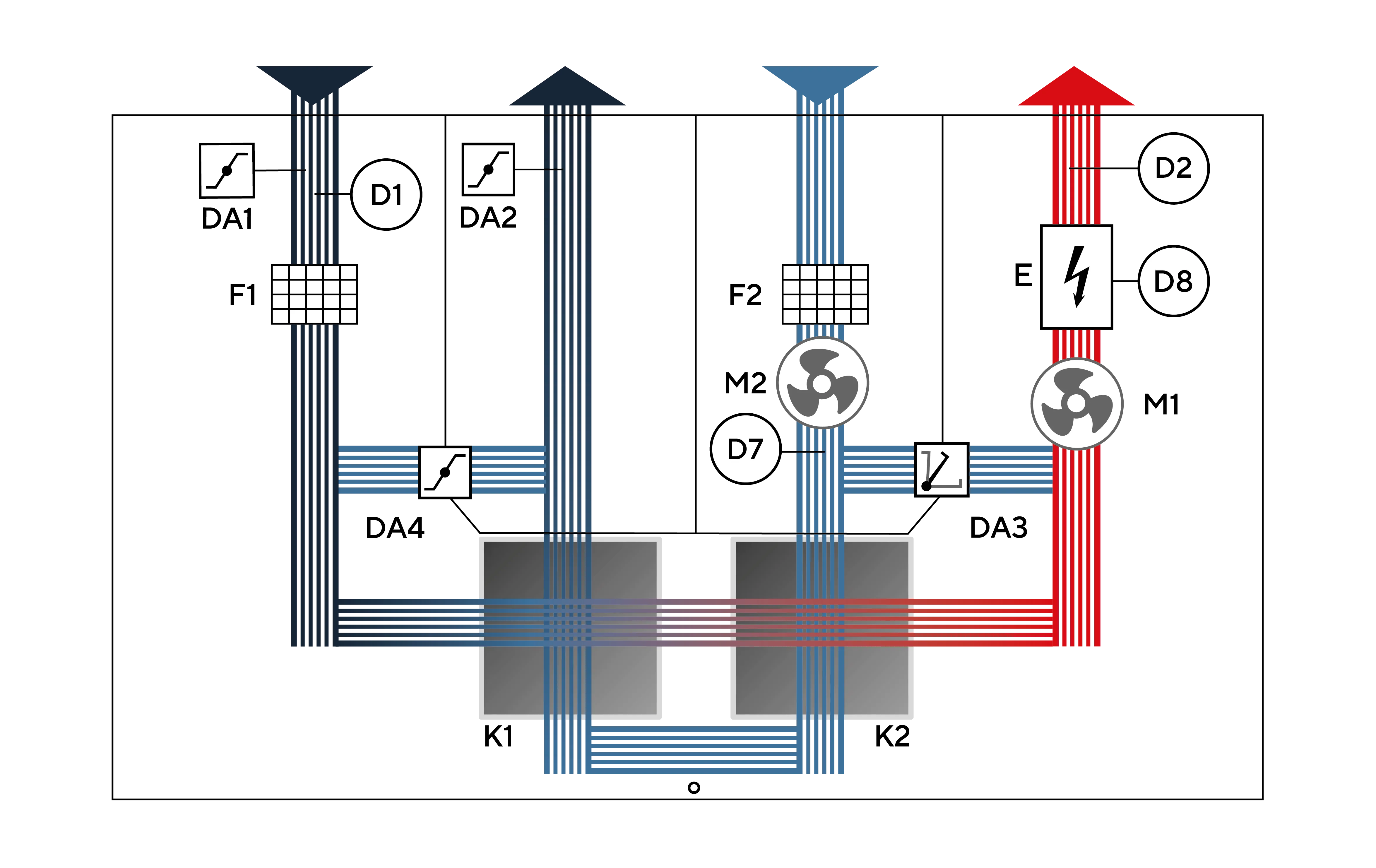

Чертежи и схемы

Увеличить ↗

Увеличить ↗

Документация

Паспорт Hydra X/V 1000–5000 E/ED версии 25.08.2026, DWG электрического ряда и BIM Hydra V 2500 E/ED. Печатные страницы: нагреватель 10, электрика и корпус 19, условия 27, байпас 31, сторона 35, чертёж 42, размещение и сервис 45–46, дренаж 52–53, подключение 54–55, ПТО и гарантия 64–66.

Подбор Hydra V 2500 7,5E

Сопоставьте рабочую точку с 730 Па при 2500 м³/ч и рекомендуемой зоной 900–2630 м³/ч.

Рассчитайте влагобаланс и догрев мощностью 7,5 кВт; проверьте трёхфазное питание, максимальный ток и требуемую уставку температуры.

Согласуйте электрическую спецификацию именно 7,5E, сторону, условия помещения и занос моноблока. Для полного обслуживания ориентируйтесь на 900 мм с подтверждением документации поставки, для фильтров сайт указывает 500 мм.

Гарантия и обслуживание

Паспорт Hydra X/V 1000–5000 E/ED устанавливает гарантию 3 года на оборудование и рекуператор с даты продажи (передачи), при соблюдении правил монтажа, эксплуатации и обслуживания. Сохраняйте документы о покупке и заполненный гарантийный талон.

Первое ПТО — не позднее 18 месяцев с продажи или 12 месяцев с запуска; последующие — не реже одного раза в 12 месяцев. Проверяют фильтры, клапаны и воздухообмен, очищают узлы по необходимости. ПТО оплачивается отдельно.
